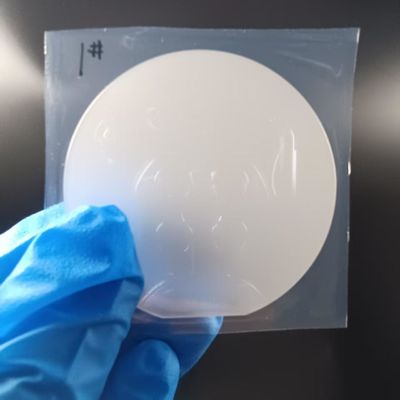

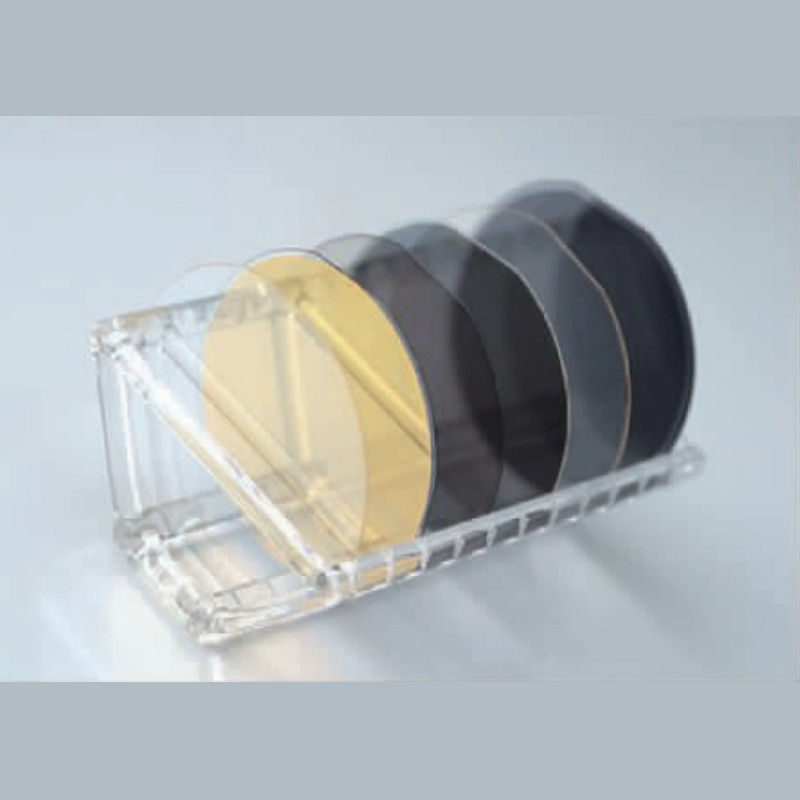

Detail produk:

Place of Origin: China
Model Number: 2”/3”/4”/6“/8”

Syarat-syarat pembayaran & pengiriman:

Minimum Order Quantity: 2
Delivery Time: 2-3 weeks
Payment Terms: T/T
Harga terbaik Kontak

Informasi Detail

Material: LiNbO3 Diameter/size: 2”/3”/4”/6“/8”
Cutting Angle: X/Y/Z etc TTV: <3μm
Bow: -30 Warp: <40μm

Deskripsi Produk

Pengantar:
Wafer LNOI (Lithium Niobate on Insulator) adalah bahan mutakhir yang digunakan dalam pengembangan perangkat fotonik dan kuantum canggih.Wafer ini dibuat dengan mengikat lapisan tipis lithium niobate (LiNbO3) ke substrat isolasiWafer LNOI mewarisi sifat optik dan piezoelektrik yang luar biasa dari lithium niobate,membuat mereka sangat diperlukan untuk aplikasi kinerja tinggi dalam optik terintegrasiArtikel ini mengeksplorasi prinsip-prinsip dasar, aplikasi utama, dan pertanyaan yang sering diajukan tentang wafer LNOI.


Prinsip pembuatan wafer LNOI:
Proses pembuatan wafer LNOI rumit dan melibatkan beberapa langkah penting untuk memastikan kualitas dan fungsionalitas produk akhir yang tinggi.

  1. Implantasi ion:

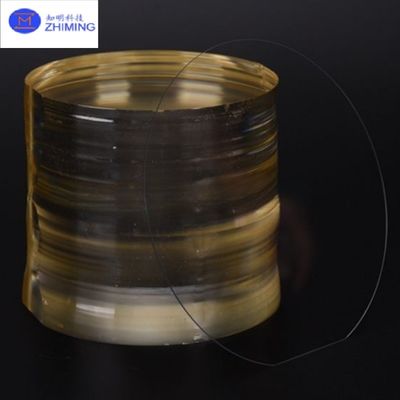

    Proses pembuatan dimulai dengan kristal lithium niobate massal. Helium (He) ion energi tinggi ditanam ke permukaan kristal.Energi dan kedalaman ion menentukan ketebalan lapisan lithium niobateImplansi ion ini menciptakan bidang rapuh dalam kristal, yang dapat dipisahkan selama tahap selanjutnya dari proses untuk menghasilkan tipis, film lithium niobate berkualitas tinggi.

  2. Pengikatan ke Substrat:
    Setelah proses implantasi ion selesai, lapisan lithium niobate (yang telah melemah oleh ion) diikat ke substrat isolasi, biasanya silikon.Hal ini dilakukan dengan menggunakan teknik ikatan wafer langsung, di mana permukaan ditekan bersama pada tekanan dan suhu tinggi. ikatan yang dihasilkan membentuk antarmuka yang stabil antara lapisan niobat lithium tipis dan substrat pendukung.

  3. Penggilingan dan Pemisahan Lapisan:
    Setelah ikatan, wafer mengalami proses penggilingan, yang membantu memperbaiki kerusakan yang disebabkan oleh implan ion.Langkah penggilingan juga mempromosikan pemisahan lapisan atas lithium niobate dari kristal bulkHal ini menghasilkan lapisan niobate lithium tipis berkualitas tinggi pada substrat, yang penting untuk penggunaannya dalam berbagai aplikasi fotonik dan kuantum.

  4. Pengelasan Mekanis Kimia (CMP):
    Untuk mencapai kualitas permukaan yang diinginkan dan rata, wafer mengalami Chemical Mechanical Polishing (CMP).memastikan bahwa wafer akhir memenuhi persyaratan yang ketat untuk digunakan dalam perangkat fotonik berkinerja tinggiLangkah ini sangat penting untuk memastikan kinerja optik yang optimal dan mengurangi cacat.


Aplikasi Wafer LNOI:
Wafer LNOI digunakan di berbagai bidang, terutama yang membutuhkan sifat material canggih untuk aplikasi fotonik, kuantum, dan kecepatan tinggi.Di bawah ini adalah bidang utama di mana wafer LNOI sangat diperlukan:

  1. Optik terintegrasi:
    Wafer LNOI banyak digunakan dalam optik terintegrasi, di mana mereka berfungsi sebagai dasar untuk perangkat fotonik seperti modulator, pembimbing gelombang, dan resonator.Perangkat ini sangat penting untuk memanipulasi cahaya di tingkat sirkuit terpadu, memungkinkan transmisi data berkecepatan tinggi, pemrosesan sinyal, dan aplikasi optik canggih.

  2. Telekomunikasi:
    Wafer LNOI memainkan peran penting dalam telekomunikasi, terutama dalam sistem komunikasi optik.yang merupakan komponen penting untuk jaringan serat optik berkecepatan tinggiSifat elektro-optik luar biasa LNOI memungkinkan modulasi cahaya yang tepat pada frekuensi tinggi, yang sangat penting untuk sistem komunikasi modern.

  3. Komputasi Kuantum:
    Wafer LNOI adalah bahan ideal untuk teknologi kuantum karena kemampuannya untuk menghasilkan pasangan foton yang terjerat, yang penting untuk distribusi kunci kuantum (QKD) dan kriptografi kuantum.Integrasi mereka ke dalam sistem komputasi kuantum memungkinkan untuk pengembangan sirkuit fotonik canggih, yang sangat penting untuk masa depan komputasi kuantum dan teknologi komunikasi.

  4. Teknologi Sensing:
    Wafer LNOI juga digunakan dalam aplikasi penginderaan optik dan akustik.pemantauan lingkungan, dan pengujian industri. sensitivitas tinggi dan stabilitas mereka memastikan pengukuran yang akurat, membuat mereka penting di bidang ini.


FAQ (Pertanyaan yang Sering Diajukan):

  1. Apa yang dibuat wafer LNOI?
    Wafer LNOI terdiri dari lapisan tipis lithium niobate (LiNbO3) yang terikat pada substrat isolasi, biasanya silikon.,membuatnya ideal untuk berbagai aplikasi kinerja tinggi.

  2. Bagaimana wafer LNOI berbeda dari wafer SOI?
    Sementara wafer LNOI dan SOI terdiri dari film tipis yang diikat ke substrat isolasi, LNOI menggunakan lithium niobate sebagai bahan film tipis, sedangkan wafer SOI menggunakan silikon.Lithium niobate menawarkan sifat optik nonlinear yang unggul, yang membuat wafer LNOI lebih cocok untuk aplikasi seperti komputasi kuantum dan fotonik canggih.

  3. Apa manfaat utama menggunakan wafer LNOI?
    Manfaat utama wafer LNOI termasuk koefisien elektro-optik yang tinggi, yang memungkinkan modulasi cahaya yang efisien, serta kekuatan mekanik mereka,yang memastikan stabilitas selama operasi perangkatSifat-sifat ini membuat wafer LNOI ideal untuk aplikasi optik dan kuantum berkecepatan tinggi.
