Transmisi Tinggi TGV Sapphire Substrate Konduktif Aerospace Automotive AR VR
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | ZMSH |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 |
|---|---|
| Syarat-syarat pembayaran: | T/T |
|
Informasi Detail |
|||
| Bahan: | Safir kristal tunggal (C-Plane, A-Plane Opsional) | Ketebalan: | 100 μm - 1000 μm |
|---|---|---|---|
| Melalui diameter: | ≥ 20 μm | Rasio Aspek: | ≥ 10: 1 |
| Kekasaran permukaan: | Ra <1 nm (Polishing tersedia) | Kompatibilitas paket: | Fan-out, flip-chip, kemasan MEMS, dll. |
| Menyoroti: | Substrat Safir Otomotif,Substrat Sapphire Konduktif,Substrat Safir Transmisi Tinggi |
||
Deskripsi Produk
Ringkasan Produk

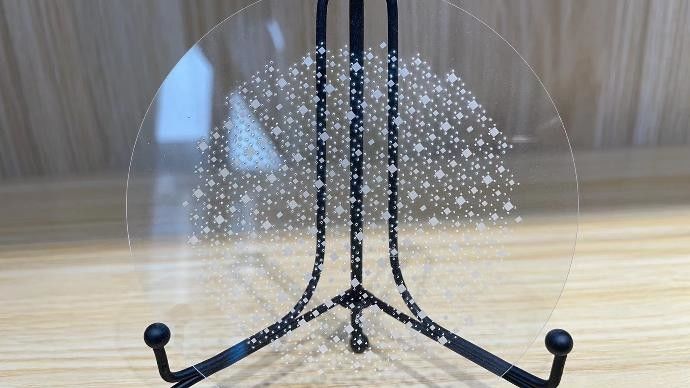

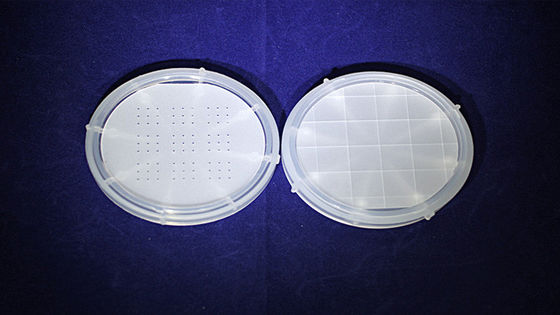

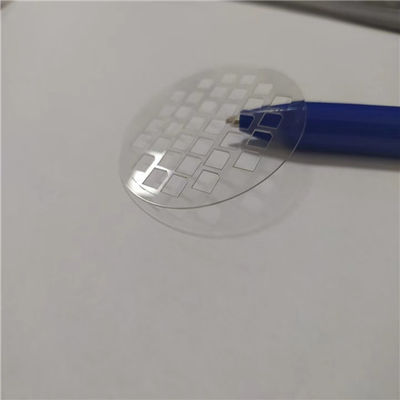

TGV Sapphire adalah bahan kaca konduktif transparan berdasarkan substrat safir (Al2O3), dilapisi dengan film oksida konduktif transparan (TCO) (misalnya, ITO, AZO) melalui penyemprot magnetron.TGV Sapphire menggabungkan kekerasan safir yang sangat tinggi, ketahanan suhu tinggi, dan film TCO conductivity dan transparansi, menjadikannya ideal untuk perangkat elektronik berkinerja tinggi di lingkungan yang ekstrim.
PrinsipAku tidak tahu.

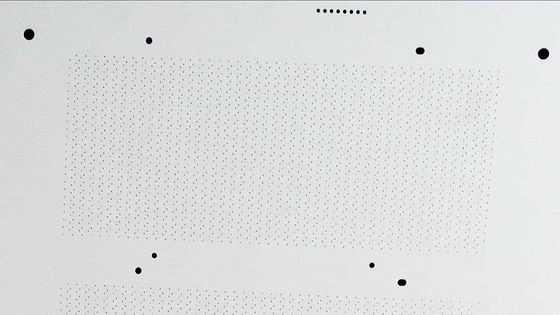

MenggunakanlaserPengeboranataukeringmengikis,vertikalViadengantinggiaspekrasioadalahdiciptakandalamyangbatu safirSubstrat.IniViaadalahberlogamuntukMemungkinkanvertikallistriksinyaltransmisi,sementaraMenjagayangbatu safiroptikKejelasandanmesinintegritas.
Sapphire Substrate:Sapphire (Al2O3) adalah salah satu bahan oksida terberat di alam, menawarkan stabilitas kimia yang luar biasa, konduktivitas termal yang tinggi (~ 40 W/m·K), dan bandgap optik yang luas (~ 9,9 eV),memungkinkan ketahanan terhadap suhu tinggi dan lingkungan kimia yang keras.
Lapisan konduktif transparan:Sebuah film TCO berskala nano (misalnya, ITO) disimpan di permukaan safir melalui deposisi uap fisik (PVD), menyeimbangkan pernapasan tinggi (> 90%) dan ketahanan lembaran rendah (≤10 Ω/sq).
Tantangan Teknis
Kekerasan yang Ekstrim
Sapphire memiliki kekerasan Mohs 9 (kedua hanya untuk berlian), membuat alat pengeboran mekanik tradisional (misalnya, pengeboran karbida tungsten) rentan terhadap keausan cepat atau bahkan tidak efektif.
Risiko patah tulang rapuh
Struktur kristal tunggal safir membuatnya rentan terhadap retakan mikro, puing tepi, atau delaminasi selama pemesinan, mengorbankan kualitas dinding lubang dan keandalan perangkat.
Persyaratan Micro-Hole
Untuk chip LED atau sensor MEMS, lubang dengan diameter < 100 μm sering diperlukan, yang membutuhkan presisi dalam ± 1 μm.
Pengendalian Kerusakan Termal
Proses suhu tinggi (misalnya, pengeboran laser) dapat menyebabkan peleburan lokal atau retakan tekanan termal.
Spesifikasi
| Artikel | Nilai khas (bisa disesuaikan) |
|---|---|
| Bahan | Sapphire kristal tunggal (C-plane, A-plane opsional) |
| Ketebalan | 100 μm 1000 μm |
| Via Diameter | ≥ 20 μm |
| Rasio aspek | ≥ 10:1 |
| Melalui Densitas | > 1,000,000 vias/cm2 (opsional) |
| Metalisasi | Ti/Cu, Ni/Au, Pt, dll. |
| Keropositas permukaan | Ra < 1 nm (dapat dipoles) |
| Kompatibilitas Paket | Fan-out, Flip-chip, kemasan MEMS, dll. |
Aplikasi
Consumer Electronics: Tampilan AR/VR tahan goresan, latar belakang OLED fleksibel.
Optoelektronika: komponen jendela laser, sensor UV, substrat LED bertenaga tinggi.
Otomotif: Tampilan otomotif, komponen optik LiDAR.
Aerospace: Bagian satelit tahan radiasi dan jendela pesawat ruang angkasa.
Pertanyaan dan Jawaban
Pertanyaan 1: Apa perbedaan antara TGV Sapphire dan kaca konduktif biasa?
A1 : TGV Sapphire 10 kali lebih keras dari kaca biasa, tahan suhu hingga 600 ° C, dan beroperasi di lingkungan kimia yang keras.
T2: Apakah TGV Sapphire dapat disesuaikan (misalnya, memotong bentuk, penyesuaian ketebalan)?
A2: Ya, ukuran, ketebalan (0,5mm~5mm), dan pola lapisan konduktif yang dapat disesuaikan tersedia.
Aku tidak tahu.
T3: Apakah suhu ekstrim mempengaruhi konduktivitas TGV Sapphire?
A3: Sapphire's CTE cocok dengan chip silikon, memastikan konduktivitas yang stabil pada suhu tinggi.
