Rubin sintetis Cr:Al2O3 Tersedia dalam 2mm/4mm Dia10mm/20mm Panjang
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | ZMSH |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 5 |
|---|
|
Informasi Detail |
|||
| Komposisi bahan: | Al₂o₃ didoping dengan 0,05% cr₂o₃ | Peralatan mekanis: | Kekerasan Mohs: 9 |
|---|---|---|---|
| Opsi Pelapisan: | Pelapis AR/ jam | Struktur kristal: | Trigonal (α-al₂o₃) |
| Menyoroti: | 4mm Stiker Ruby Sintetis,2mm Stiker Ruby Sintetis,Batu akik sintetis |
||
Deskripsi Produk

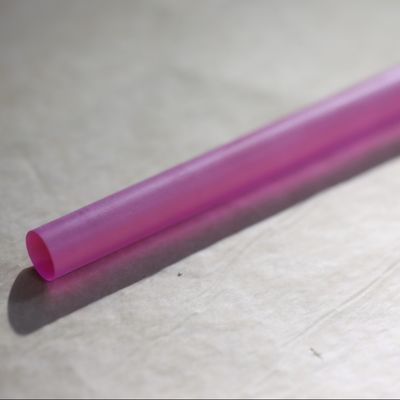

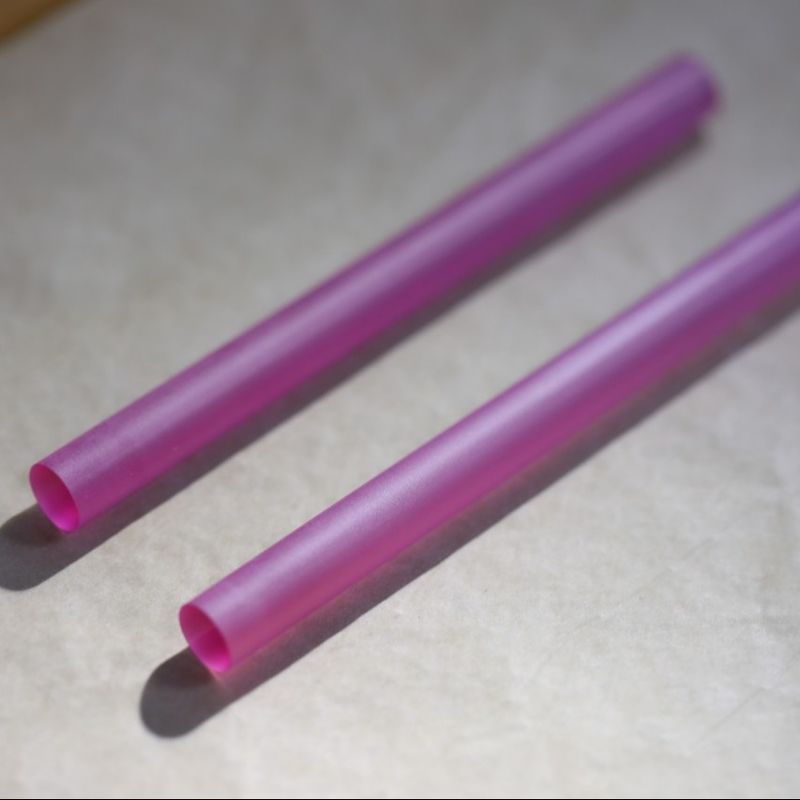

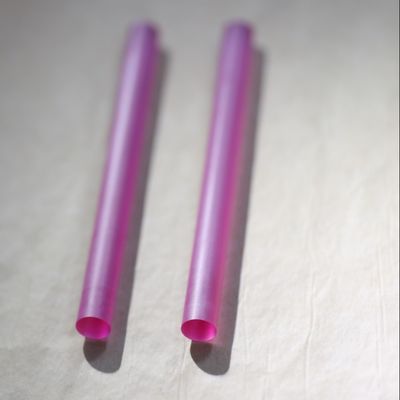

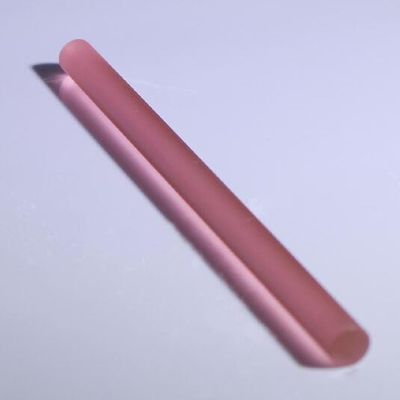

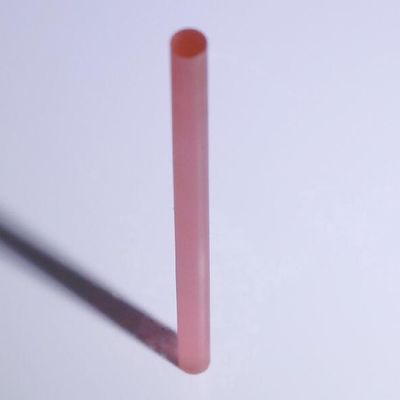

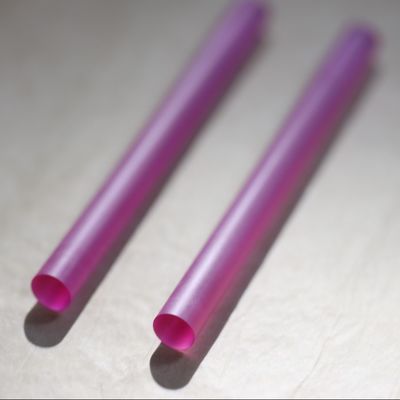

Stiker Ruby Sintetis (Cr:Al2O3) Tersedia dalam Panjang 2mm/4mm Dia10mm/20mm
Abstrak dari Ruby Laser Rod?
Batang laser ruby adalah kristal silinder yang terbuat dari ruby sintetis, bahan yang terdiri terutama dari aluminium oksida (Al2O3) yang didop dengan sekitar 0,05% hingga 0,5% ion kromium (Cr3 +).Ion kromium ini bertanggung jawab atas aktivitas laser di rubyBatang ruby biasanya berwarna merah muda atau merah, dengan intensitas warnanya tergantung pada konsentrasi ion kromium.
Laser ruby diklasifikasikan sebagai laser solid-state, yang berarti media lasingnya adalah bahan padat, tidak seperti gas, cairan, atau semikonduktor.Rubin yang digunakan dalam batang laser dibuat secara buatan untuk memastikan kemurnian dan keseragaman, menjadikannya medium yang ideal untuk menghasilkan cahaya laser.
Atribut Tabel dari Ruby Laser Rod
| Properti | Spesifikasi | Unit/Catatan |
| Komposisi Bahan | Al2O3 didop dengan 0,05% Cr2O3 | Persentase berat |
| Struktur Kristal | Trigonal (α-Al2O3) | R3c kelompok ruang |
| Panjang Gelombang Laser | 694.3 nm (garis R1) | Jalur emisi utama |
| 692.9 nm (garis R2) | Saluran sekunder (suhu rendah) | |
| Dimensi Fisik | Diameter: 2-10 mm | Disesuaikan (2mm / 4mm ditampilkan) |
| Panjang: 10-200 mm | Standar (10mm/20mm ditampilkan) | |
| Sifat Optik | Indeks Refraksi: 1.763 694nm | Ray biasa (tidak) |
| Koefisien penyerapan: 0,4-1,2 cm−1 | Tergantung pada konsentrasi Cr3+ | |
| Sifat Termal | Konduktivitas termal: 40 W/ ((m·K) | 300 ribu. |
| Ekspansi termal: 5×10−6/K (️sumbu c) | Anisotropik | |
| Sifat Mekanis | Kekerasan Mohs: 9 | Kedua hanya untuk berlian |
| Kapadatan: 3,98 g/cm3 | ||
| Kinerja Laser | Waktu hidup fluoresensi: 3 ms | 300 ribu. |
| Bagian Emisi: 2,5×10−20 cm2 | Untuk jalur R1 | |
| Koefisien Lensa Termal: 3×10−6 K−1 | Penting untuk operasi bertenaga tinggi | |
| Kualitas Permukaan | Permukaan datar: λ/10 633nm | Laser-grade polish |
| Ketebalan permukaan: <5 Å RMS | Penutup superpolished | |
| Pilihan Lapisan | Lapisan AR 694nm: R<0,2% | Spesifikasi khas |
| Pelapis HR 694nm: R>99,8% | Untuk cermin rongga laser | |
| Batas kerusakan | > 500 MW/cm2 | Untuk pulsa 10ns |
Prinsip kerja batang laser ruby
1. Absorpsi energi (Pumping)
Batang laser ruby secara optik "dipompa" menggunakan sumber cahaya bertenaga tinggi, seperti lampu flash xenon atau lampu krypton.menaikkan elektron mereka ke keadaan energi yang lebih tinggi.
2. Emisi Spontan
Setelah menyerap energi, elektron yang bersemangat dalam ion kromium tidak bisa tetap dalam keadaan energi yang lebih tinggi tanpa batas.melepaskan foton dalam prosesIni disebut emisi spontan.
3. Emisi yang Distimulasi
Beberapa foton yang dipancarkan merangsang elektron tergiur lain untuk melepaskan energi mereka dalam bentuk foton tambahan. foton ini koheren, artinya mereka memiliki panjang gelombang yang sama, fase,dan arahProses emisi yang dirangsang ini memperkuat cahaya di dalam batang ruby.
4Amplifikasi Cahaya dan Resonansi
Batang laser ruby ditempatkan di antara dua cermin, satu penuh reflektif dan yang lainnya sebagian reflektif.memantulkan foton bolak-balik melalui batang rubyPerjalanan cahaya yang berulang ini memperkuat cahaya koheren melalui emisi yang lebih merangsang.
5. Output laser
Sebagian dari cahaya yang diperkuat lolos melalui cermin reflektif parsial, menghasilkan sinar laser merah yang sempit dan intens dengan panjang gelombang 694,3 nm.
Struktur Laser Ruby
1.Laser Ruby Rod
Kristal ruby berbentuk silinder berfungsi sebagai media lasing.
2. Sumber Pompa
Lampu senter intensitas tinggi (seperti lampu xenon) menyediakan energi yang dibutuhkan untuk menggugah ion kromium di batang ruby.
3.Optis Ruang
Dua cermin diletakkan di kedua ujung batang ruby. Satu cermin sepenuhnya reflektif, sementara yang lainnya sebagian reflektif, sehingga sinar laser bisa lolos.
4Sistem pendinginan
Karena proses pompa menghasilkan panas yang signifikan, sistem pendingin sering dimasukkan untuk mencegah overheating batang ruby dan komponen lainnya.
Keuntungan dari Ruby Laser Rods
1Kesederhanaan: Desain langsung dari laser ruby membuatnya mudah dibangun dan dioperasikan.
2Koherensi tinggi: Sinar laser yang dipancarkan menunjukkan koherensi yang sangat baik, membuatnya cocok untuk aplikasi presisi.
3Ketahanan: Sifat solid dari batang ruby memastikan umur operasi yang panjang dalam kondisi normal.
Aplikasi dari Ruby Laser Rods
1.Holografi: Cahaya koheren dari laser ruby sangat ideal untuk menciptakan hologram berkualitas tinggi.
2Prosedur Medis: Laser Ruby telah digunakan untuk menghilangkan tato, perawatan kulit, dan prosedur dermatologis lainnya.
3Pengukuran jarak: Pengukuran jarak laser awal bergantung pada laser ruby untuk pengukuran jarak yang tepat.
4Penelitian Ilmiah: Laser Ruby telah digunakan dalam eksperimen yang membutuhkan sumber cahaya koheren dan monokromatik.
5Pendidikan: Sebagai sistem laser yang sederhana dan mudah diakses, ruby laser sering digunakan dalam demonstrasi pendidikan.
Pertanyaan dan Jawaban
P:Bagaimana batang laser ruby harus disimpan dan ditangani untuk mempertahankan kinerja?
A:Penyimpanan:Dalam lingkungan yang kering dan gelap (Cr3+ sensitif terhadap cahaya).
Pembersihan:Gunakan metanol (hindari pembersih abrasif).
Pemasangan:Meminimalkan tekanan mekanik (foil indium lunak yang sering digunakan untuk kontak termal).
Sumber pompa:Mencocokkan spektrum senter dengan pita penyerapan Cr3+ (400 nm & 550 nm).
Hindari:Paparan sinar UV langsung, sidik jari pada wajah yang dipoles, atau siklus termal di atas 200 °C.
