2 inci 4 inci 6 inci 8 inci 3C-N SiC Wafer Silicon Karbida Optoelectronic High-Power RF LEDS
Detail produk:
| Place of Origin: | China |
| Nama merek: | ZMSH |
| Model Number: | Silicon carbide wafer |
Syarat-syarat pembayaran & pengiriman:
| Delivery Time: | 2 weeks |
|---|---|
| Payment Terms: | 100%T/T |
|
Informasi Detail |
|||
| EPD: | ≤1E10/cm2 | Ketebalan: | 600±50μm |
|---|---|---|---|
| Partikel: | Partikel Bebas/Rendah | Pengecualian Tepi: | ≤50um |
| Perbaikan permukaan: | Sisi Tunggal/Ganda Dipoles | Jenis: | 3C-N |
| Resistivitas: | Resistivitas Tinggi/Rendah | Diameter: | 2 inci 4 inci 6 inci 8 inci |
| Menyoroti: | 8 inci silikon karbida DSP,4 inci Silicon Carbide DSP,DSP Karbida Silikon 6 inci |
||
Deskripsi Produk
2 inci 4 inci 6 inci 8 inci 3C-N SiC Wafer Silicon Karbida Optoelectronic High-Power RF LEDS
Deskripsi Wafer SiC 3C-N:
Dibandingkan dengan 4H-Sic, meskipun bandgap dari 3C silikon karbida
(3C SiC)
adalah lebih rendah, mobilitas pembawa, dan konduktivitas termal. dan sifat mekanik lebih baik daripada 4H-SiC.kepadatan cacat pada antarmuka antara qate oksida isolasi dan 3C-sic lebih rendah. yang lebih kondusif untuk pembuatan perangkat tegangan tinggi, sangat dapat diandalkan, dan umur panjang.Perangkat berbasis 3C-SiC terutama disiapkan pada substrat si dengan ketidakcocokan kisi besar dan ketidakcocokan koefisien ekspansi termal antara Si dan 3C SiC yang menghasilkan kepadatan cacat yang tinggiSelain itu, wafer 3C-SiC berbiaya rendah akan memiliki dampak penggantian yang signifikan pada pasar perangkat daya dalam kisaran tegangan 600-1200v,mempercepat kemajuan seluruh industriOleh karena itu, pengembangan wafer 3C-SiC dalam jumlah besar tidak dapat dihindari.
Karakter dari 3C-N SiC Wafer:
1Struktur kristal: 3C-SiC memiliki struktur kristal kubik, tidak seperti politipe 4H-SiC dan 6H-SiC heksagonal yang lebih umum. Struktur kubik ini menawarkan beberapa keuntungan dalam aplikasi tertentu.
2Bandgap: Bandgap 3C-SiC adalah sekitar 2,2 eV, membuatnya cocok untuk aplikasi dalam optoelektronika dan elektronik suhu tinggi.
3Konduktivitas termal: 3C-SiC memiliki konduktivitas termal yang tinggi, yang penting untuk aplikasi yang membutuhkan disipasi panas yang efisien.
4Kompatibilitas: Kompatibel dengan teknologi pengolahan silikon standar, memungkinkan integrasi dengan perangkat berbasis silikon yang ada.
Bentuk Wafer SiC 3C-N:
| Properti | Tipe N 3C-SiC, Kristal Tunggal |
| Parameter kisi | a=4,349 Å |
| Urutan tumpukan | ABC |
| Kekerasan Mohs | ≈9.2 |
| Koefisien ekspansi termal | 3.8×10-6/K |
| Konstan Dielektrik | c ~ 9.66 |
| Band-Gap | 2.36 eV |
| Lapangan Listrik yang Runtuh | 2-5×106V/cm |
| Kecepatan Drift Saturasi | 2.7×107m/s |
| Kelas | Kelas produksi MPD nol (Kelas Z) | Kelas Produksi Standar (Kelas P) | Kelas Dummy (Kelas D) |
| Diameter | 145.5 mm ~ 150,0 mm | ||
| Ketebalan | 350 μm ± 25 μm | ||
| Orientasi Wafer | Di luar sumbu: 2.0°-4.0°ke arah [1120] ± 0,5° untuk 4H/6H-P, Pada sumbu: ∼111 ∼ 0,5° untuk 3C-N | ||
| Densitas Micropipe | 0 cm-2 | ||
| Resistivitas | ≤ 0,8 mΩ cm | ≤1 m Ω ̊cm | |
| Orientasi Flat Utama | {110} ± 5,0° | ||
| Panjang datar utama | 32.5 mm ± 2,0 mm | ||
| Panjang datar sekunder | 18.0 mm ± 2,0 mm | ||
| Orientasi rata sekunder | Silikon menghadap ke atas: 90° CW. dari Prime flat ± 5,0° | ||
| Eksklusi Edge | 3 mm | 6 mm | |
| LTV/TTV/Bow/Warp | ≤ 2,5 μm/≤ 5 μm/≤ 15 μm/≤ 30 μm | ≤10 μm/≤15 μm/≤25 μm/≤40 μm | |
| Ketidakseimbangan | Ra≤1 nm Polandia | ||
| CMP Ra≤0,2 nm | Ra≤0,5 nm | ||
| Celah tepi oleh cahaya intensitas tinggi | Tidak ada | Panjang kumulatif ≤ 10 mm, panjang tunggal ≤ 2 mm | |
| Plat Hex Dengan Cahaya Intensitas Tinggi | Luas kumulatif ≤ 0,05% | Luas kumulatif ≤0,1% | |
| Daerah Politipe Dengan Cahaya Intensitas Tinggi | Tidak ada | Luas kumulatif≤3% | |
| Inklusi Karbon Visual | Luas kumulatif ≤ 0,05% | Luas kumulatif ≤ 3% | |
| Permukaan Silikon tergores oleh cahaya intensitas tinggi | Tidak ada | Panjang kumulatif≤1 × diameter wafer | |
| Edge Chips Tinggi Dengan Intensitas Cahaya | Tidak diizinkan lebar dan kedalaman ≥ 0,2 mm | 5 diizinkan, ≤1 mm masing-masing | |
| Kontaminasi Permukaan Silikon Dengan Intensitas Tinggi | Tidak ada | ||
| Kemasan | Kaset multi-wafer atau wadah wafer tunggal | ||
Aplikasi Wafer SiC 3C-N:
1. Power Electronics:Wafer 3C-SiC digunakan dalam perangkat elektronik bertenaga tinggi seperti MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistors) dan dioda Schottky karena tegangan pemecahan yang tinggi, konduktivitas termal yang tinggi, dan ketahanan rendah.
2Perangkat RF dan Microwave: The high electron mobility and superior thermal conductivity of 3C-SiC make it suitable for applications in radio frequency (RF) and microwave devices like high-power amplifiers and high-frequency transistors.
3Optoelektronika: Wafer 3C-SiC digunakan dalam pengembangan perangkat optoelektronik seperti dioda pemancar cahaya (LED), fotodetektor,dan dioda laser karena bandgap yang luas dan sifat termal yang sangat baik.
4. Perangkat MEMS dan NEMS: Sistem mikro-elektromekanis (MEMS) dan sistem nano-elektromekanis (NEMS) mendapatkan keuntungan dari wafer 3C-SiC untuk stabilitas mekanik mereka,Kemampuan operasi suhu tinggi, dan inersia kimia.
5Sensor: Wafer 3C-SiC digunakan dalam produksi sensor untuk lingkungan yang keras, seperti sensor suhu tinggi, sensor tekanan, sensor gas, dan sensor kimia,karena ketahanan dan stabilitas mereka.
6Sistem Grid Power: Dalam sistem distribusi dan transmisi listrik, wafer 3C-SiC digunakan dalam perangkat dan komponen tegangan tinggi untuk konversi daya yang efisien dan mengurangi kerugian energi.
7. Aerospace dan Pertahanan: Toleransi suhu tinggi dan kekerasan radiasi dari 3C-SiC membuatnya cocok untuk aplikasi aerospace dan pertahanan, termasuk dalam komponen pesawat, sistem radar,dan perangkat komunikasi.
8Energi penyimpanan: Wafer 3C-SiC digunakan dalam aplikasi penyimpanan energi seperti baterai dan superkondensator karena konduktivitas termal yang tinggi dan stabilitas dalam kondisi operasi yang keras.
Industri Semikonduktor: Wafer 3C-SiC juga digunakan dalam industri semikonduktor untuk pengembangan sirkuit terpadu canggih dan komponen elektronik berkinerja tinggi.

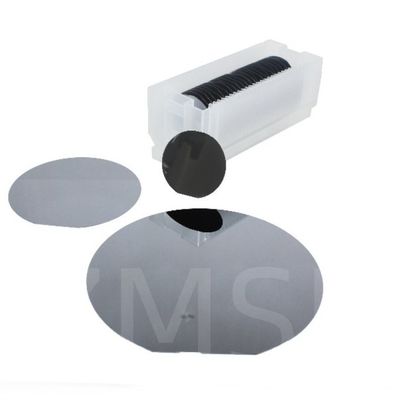

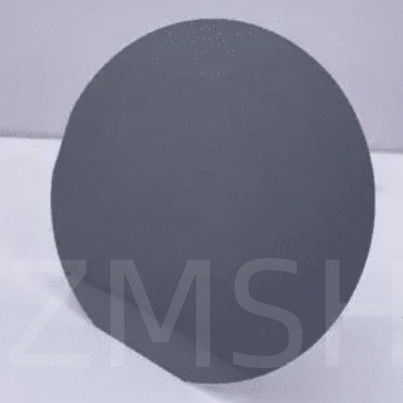

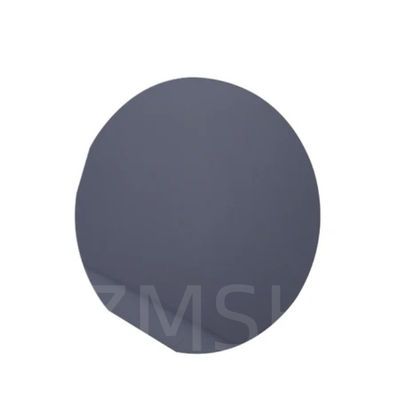

Gambar aplikasi Wafer SiC 3C-N:

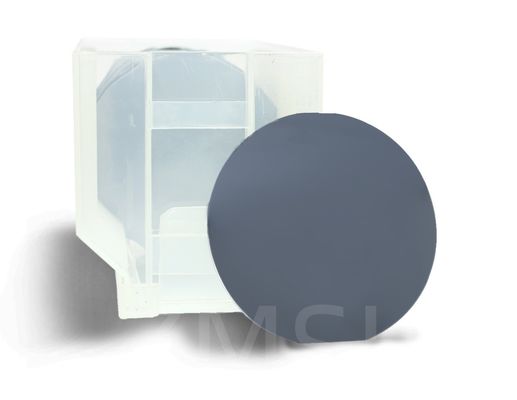

Kemasan dan Pengiriman:
FAQ:
1.P: Apa perbedaan antara 4H dan 3CSilikon karbida?
A:Dibandingkan dengan 4H-SiC, meskipun bandgap dari 3C silikon karbida (3C SiC) lebih rendah, mobilitas pembawa, konduktivitas termal, dan sifat mekanik yang lebih baik daripada 4H-SiC
2T: Apa afinitas elektron dari 3C SiC?
A:Afinitas elektron dari 3C, 6H dan 4H SIC (0001) masing-masing 3,8eV, 3,3eV dan 3,1eV.
