Ketebalan Wafer Benih 4H SiC 600±50μm <1120> Kustomisasi Pertumbuhan silikon karbida
Detail produk:
| Place of Origin: | China |
| Nama merek: | ZMSH |
| Model Number: | Silicon carbide seed wafer |
Syarat-syarat pembayaran & pengiriman:
| Delivery Time: | 2 weeks |
|---|---|
| Payment Terms: | 100%T/T |
|
Informasi Detail |
|||
| Busur/Warp: | ≤50um | Resistivitas: | Resistivitas Tinggi/Rendah |
|---|---|---|---|
| Orientasi: | Sumbu Aktif/Sumbu Luar | TTV: | ≤2um |
| Jenis: | 4 jam | Diameter: | 2 inci 4 inci 6 inci 8 inci |
| Partikel: | Partikel Bebas/Rendah | Bahan: | Silikon Karbida |
| Menyoroti: | Wafer Biji SiC Karbida Silikon,Penyesuaian Wafer Benih SiC,Wafer Benih SiC untuk Pertumbuhan |
||
Deskripsi Produk
Ketebalan Wafer Benih 4H SiC 600±50μm <1120> Kustomisasi Pertumbuhan silikon karbida
Deskripsi Wafer Benih SiC:
Kristal benih SiC sebenarnya adalah kristal kecil dengan orientasi kristal yang sama dengan kristal yang diinginkan, yang berfungsi sebagai benih untuk menumbuhkan kristal tunggal.Dengan menggunakan kristal benih dengan orientasi kristal yang berbedaOleh karena itu, mereka dikategorikan berdasarkan tujuan mereka: kristal benih kristal tunggal yang ditarik oleh CZ, kristal benih zona meleleh,kristal biji safirDalam edisi ini, saya akan terutama berbagi dengan Anda proses produksi silikon karbida (SiC) kristal benih,termasuk pemilihan dan persiapan kristal benih silikon karbida, metode pertumbuhan, sifat termodinamika, mekanisme pertumbuhan, dan kontrol pertumbuhan.
Karakter dari SiC Seed Wafer:
1. Jurang lebar
2. Konduktivitas termal yang tinggi
3. kekuatan medan pemecahan kritis tinggi
4. Tingkat drift elektron jenuh tinggi
Bentuk Wafer Benih SiC:
| Wafer biji silikon karbida | |
| Politipe | 4H |
| Kesalahan orientasi permukaan | 4°ke arah<11-20>±0,5o |
| Resistivitas | penyesuaian |
| Diameter | 205±0,5 mm |
| Ketebalan | 600±50μm |
| Ketidakseimbangan | CMP,Ra≤0,2nm |
| Densitas Micropipe | ≤ 1 ea/cm2 |
| Goresan | ≤5,panjang total≤2*diameter |
| Chip tepi/indent | Tidak ada |
| Penandaan laser depan | Tidak ada |
| Goresan | ≤2,panjang total≤diameter |
| Chip tepi/indent | Tidak ada |
| Daerah politipe | Tidak ada |
| Penandaan laser belakang | 1 mm (dari tepi atas) |
| Pintu | Chamfer |
| Kemasan | Kaset multi-wafer |

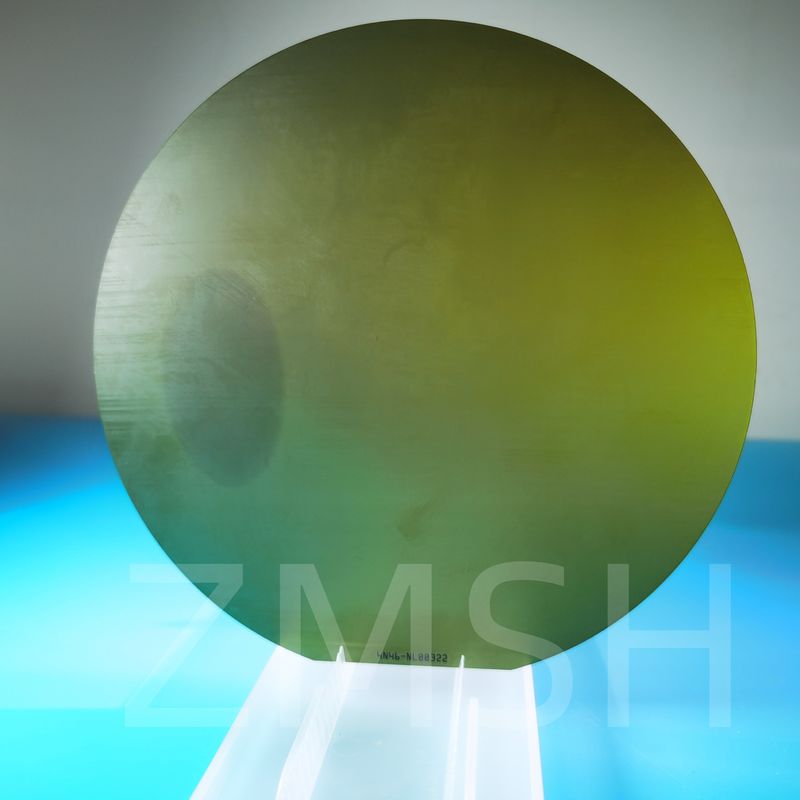

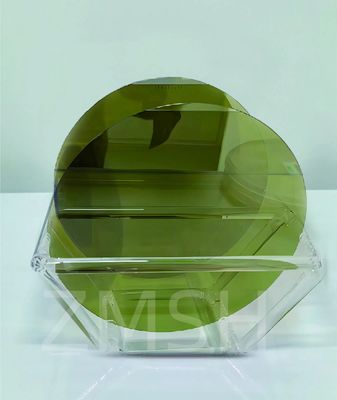

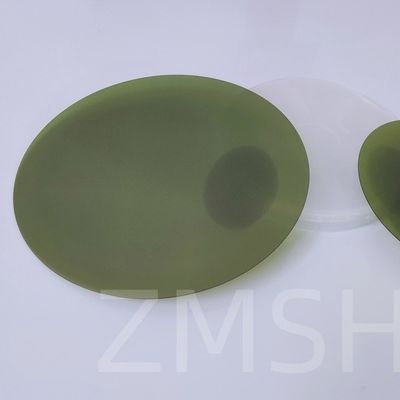

Foto fisik dari SiC Seed Wafer:
Aplikasi Wafer Benih SiC:
Kristal biji silikon karbida digunakan untuk menyiapkan silikon karbida.
Kristal tunggal silikon karbida biasanya tumbuh menggunakan metode transportasi uap fisik.Langkah-langkah khusus dari metode ini melibatkan menempatkan bubuk silikon karbida di bagian bawah crevice grafit dan posisi kristal biji silikon karbida di bagian atas crevice. Grafit crucible kemudian dipanaskan ke suhu sublimasi silikon karbida. bubuk silikon karbida terurai menjadi bahan fase uap seperti uap Si, Si2C, dan SiC2.Zat-zat ini naik ke bagian atas crevice di bawah pengaruh gradien suhu aksialSetelah mencapai bagian atas, mereka mengembun di permukaan kristal biji silikon karbida, mengkristal menjadi kristal tunggal silikon karbida.
Diameter kristal benih harus sesuai dengan diameter kristal yang diinginkan.
Gambar Aplikasi Wafer Benih SiC:

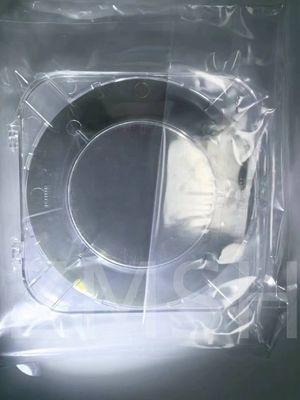

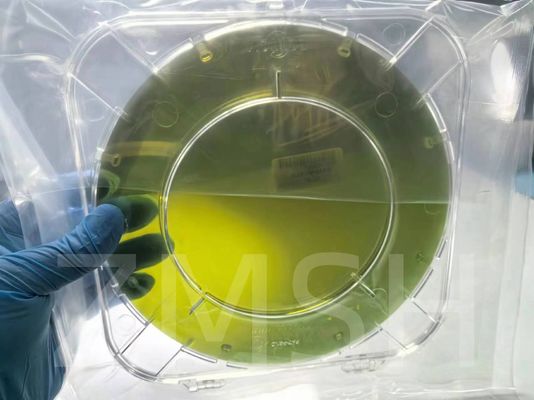

Kemasan dan Pengiriman:
