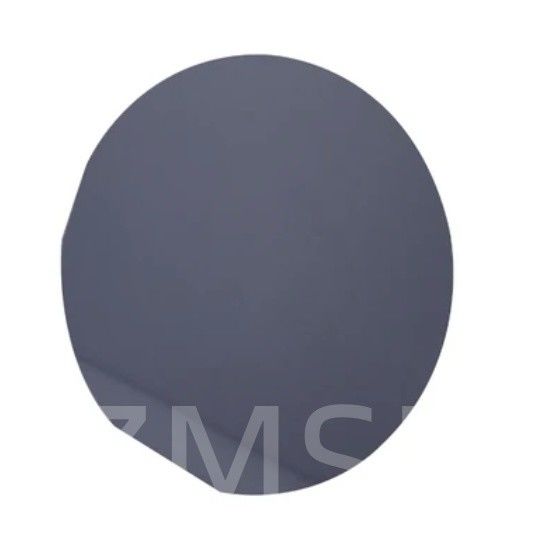

Wafer SiC 6 inci 4H/6H-P Silicon Carbide Substrate DSP (111) Semikonduktor RF Microwave LED Laser

Wafer SiC 6 inci 4H/6H-P Silicon Carbide Substrate DSP (111) Semikonduktor RF Microwave LED Laser

Detail produk:

Place of Origin: China
Nama merek: ZMSH
Model Number: Silicon Carbide

Syarat-syarat pembayaran & pengiriman:

Waktu pengiriman: 2-4 minggu
Payment Terms: 100%T/T
Harga terbaik Kontak

Informasi Detail
Bahan: Silikon Karbida Diameter: 2 inci 4 inci 6 inci 8 inci
Particle: Free/Low Particle Resistivity: High/Low Resistivity
Ketebalan: 350um Surface Finish: Single/Double Side Polished
Kelas: Produksi/ Penelitian/ Dummy Type: 4H/6H-P
Menyoroti:

DSP SiC Wafer

,

Wafer SiC 4H/6H-P

,

Wafer SiC 6 inci

Deskripsi Produk

Wafer SiC 6 inci 4H/6H-P Silicon Carbide Substrate DSP (111) Semikonduktor RF Microwave LED Laser

Deskripsi Wafer SiC:

Wafer Silicon Carbide (SiC) Tipe-P berukuran 6 inci dalam politipe 4H atau 6H. Ini memiliki sifat yang sama dengan wafer Silicon Carbide (SiC) Tipe-N, seperti ketahanan suhu tinggi,Konduktivitas termal tinggi, konduktivitas listrik tinggi, dll. Substrat SiC tipe P umumnya digunakan untuk pembuatan perangkat listrik, terutama pembuatan Transistor Bipolar Isolated Gate (IGBT).Desain IGBT sering melibatkan persimpangan P-N, di mana SiC tipe P dapat menguntungkan untuk mengontrol perilaku perangkat.

Karakter Wafer SiC:

1. Resistensi radiasi:
Karbida silikon sangat tahan terhadap kerusakan radiasi, membuat wafer 4H/6H-P SiC ideal untuk digunakan di aplikasi ruang angkasa dan nuklir di mana paparan radiasi signifikan.

2Bandgap lebar:
4H-SiC: Bandgap adalah sekitar 3,26 eV.
6H-SiC: Bandgap sedikit lebih rendah, sekitar 3,0 eV.
Bandgap yang luas ini memungkinkan wafer SiC untuk beroperasi pada suhu dan tegangan yang lebih tinggi dibandingkan dengan bahan berbasis silikon, menjadikannya ideal untuk elektronik daya dan kondisi lingkungan yang ekstrim.
3. medan listrik High Breakdown:
Wafer SiC memiliki medan listrik pemecahan yang jauh lebih tinggi (sekitar 10 kali dari silikon).
4Konduktivitas termal tinggi:
SiC memiliki konduktivitas termal yang sangat baik (sekitar 3-4 kali lebih tinggi daripada silikon), memungkinkan perangkat yang terbuat dari wafer ini untuk beroperasi pada daya tinggi tanpa overheating.Hal ini membuat mereka ideal untuk aplikasi daya tinggi di mana disipasi panas sangat penting.
5Mobilitas Elektron Tinggi:
4H-SiC memiliki mobilitas elektron yang lebih tinggi (~ 950 cm2/Vs) dibandingkan dengan 6H-SiC (~ 400 cm2/Vs), yang berarti 4H-SiC lebih cocok untuk aplikasi frekuensi tinggi.
Mobilitas elektron yang tinggi ini memungkinkan kecepatan switching yang lebih cepat dalam perangkat elektronik, membuat 4H-SiC lebih disukai untuk aplikasi RF dan gelombang mikro.
6Stabilitas suhu:
Wafer SiC dapat beroperasi pada suhu jauh di atas 300 ° C, jauh lebih tinggi daripada perangkat berbasis silikon yang biasanya terbatas pada 150 ° C. Ini membuat mereka sangat diinginkan untuk digunakan di lingkungan yang keras,seperti mobil, aerospace, dan sistem industri.
7Kekuatan mekanik tinggi:
Wafer SiC memiliki ketahanan mekanik yang sangat baik, dengan kekerasan yang sangat baik dan ketahanan terhadap tekanan mekanik.

Bentuk Wafer SiC:

Spesifikasi Substrat Karbida Silikon (SiC) diameter 6 inci
Kelas Produksi MPD nol
Kelas (Kelas Z)		 Produksi Standar
Kelas (Kelas P)		 Tingkat Dummy
(Kelas D)
Diameter 145.5 mm ~ 150,0 mm
Ketebalan 350 μm ± 25 μm
Orientasi Wafer Di luar sumbu: 2.0°-4.0°ke arah [1120] ± 0,5° untuk 4H/6H-P, Pada sumbu: ∼111 ∼ 0,5° untuk 3C-N
Densitas Micropipe 0 cm-2
Resistivitas tipe p 4H/6H-P ≤ 0,1 Ω.cm ≤ 0,3 Ω.cm
Orientasi Flat Utama tipe p 4H/6H-P {1010} ± 5,0°
Panjang datar utama 32.5 mm ± 2,0 mm
Panjang datar sekunder 18.0 mm ± 2,0 mm
Orientasi rata sekunder Silikon menghadap ke atas: 90° CW. dari Prime flat ± 5,0°
Eksklusi Edge 3 mm 6 mm
LTV/TTV/Bow/Warp ≤ 2,5 μm/≤ 5 μm/≤ 15 μm/≤ 30 μm ≤10 μm/≤15 μm/≤25 μm/≤40 μm
Ketidakseimbangan Ra≤1 nm Polandia
CMP Ra≤0,2 nm Ra≤0,5 nm
Celah tepi oleh cahaya intensitas tinggi Tidak ada Panjang kumulatif ≤ 10 mm, panjang tunggal ≤ 2 mm
Plat Hex Dengan Cahaya Intensitas Tinggi Luas kumulatif ≤ 0,05% Luas kumulatif ≤0,1%
Daerah Politipe Dengan Cahaya Intensitas Tinggi Tidak ada Luas kumulatif≤3%
Inklusi Karbon Visual Luas kumulatif ≤ 0,05% Luas kumulatif ≤ 3%
Permukaan Silikon tergores oleh cahaya intensitas tinggi Tidak ada Panjang kumulatif≤1 × diameter wafer
Edge Chips Tinggi Dengan Intensitas Cahaya Tidak diizinkan lebar dan kedalaman ≥ 0,2 mm 5 diizinkan, ≤1 mm masing-masing
Kontaminasi Permukaan Silikon Dengan Intensitas Tinggi Tidak ada
Kemasan Kaset multi-wafer atau wadah wafer tunggal

Aplikasi Wafer SiC:

Elektronika Daya:

Digunakan dalam dioda, MOSFET, dan IGBT untuk tegangan tinggi, aplikasi suhu tinggi seperti kendaraan listrik, jaringan listrik, dan sistem energi terbarukan.
Perangkat RF dan Microwave:

Ideal untuk perangkat frekuensi tinggi seperti amplifier RF dan sistem radar.
LED dan Laser:

SiC juga digunakan sebagai bahan substrat untuk produksi LED dan laser berbasis GaN.
Elektronik otomotif:

Digunakan dalam komponen powertrain kendaraan listrik dan sistem pengisian.
Pesawat ruang angkasa dan militer:

Karena kekerasan radiasi dan stabilitas termalnya, wafer SiC digunakan dalam satelit, radar militer, dan sistem pertahanan lainnya.
Aplikasi industri:

Digunakan dalam catu daya industri, penggerak motor, dan sistem elektronik bertenaga tinggi dan efisiensi tinggi lainnya.

Gambar Aplikasi Wafer SiC:

Wafer SiC 6 inci 4H/6H-P Silicon Carbide Substrate DSP (111) Semikonduktor RF Microwave LED Laser 0

Pengaturan:

Penyesuaian wafer Karbida Silikon (SiC) sangat penting untuk memenuhi kebutuhan spesifik berbagai aplikasi elektronik, industri, dan ilmiah yang canggih.Kami dapat menawarkan berbagai parameter yang dapat disesuaikan untuk memastikan wafer dioptimalkan untuk persyaratan perangkat tertentuDi bawah ini adalah aspek utama kustomisasi wafer SiC:Orientasi Kristal; Diameter dan Ketebalan; Jenis Doping dan Konsentrasi; Pemurnian dan Finishing Permukaan; Resistivitas; Lapisan Epitaxial;Lapisan Orientasi dan Kerucut;SiC-on-Si dan kombinasi substrat lainnya.

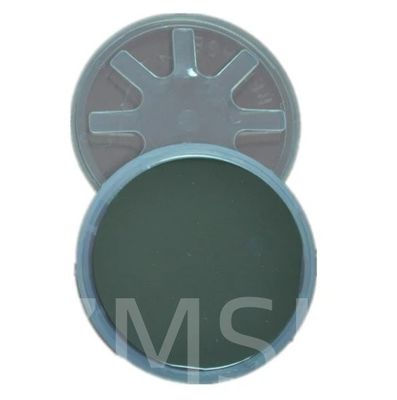

Kemasan dan Pengiriman:

Wafer SiC 6 inci 4H/6H-P Silicon Carbide Substrate DSP (111) Semikonduktor RF Microwave LED Laser 1

FAQ:

1.P: Apa itu 4H dan 6H SiC?
A: 4H-SiC dan 6H-SiC mewakili struktur kristal heksagonal, dengan "H" menunjukkan simetri heksagonal dan angka 4 dan 6 lapisan dalam sel satuan mereka.Variasi struktural ini mempengaruhi struktur pita elektronik bahan, yang merupakan penentu utama dari kinerja perangkat semikonduktor.

2.P: Apa substrat tipe P?
A: Bahan tipe p adalah semikonduktor yang memiliki pembawa muatan positif, yang dikenal sebagai lubang. Lubang ini dibuat dengan memperkenalkan kotoran ke dalam bahan semikonduktor,yang memiliki satu elektron valensi kurang dari atom semikonduktor.
