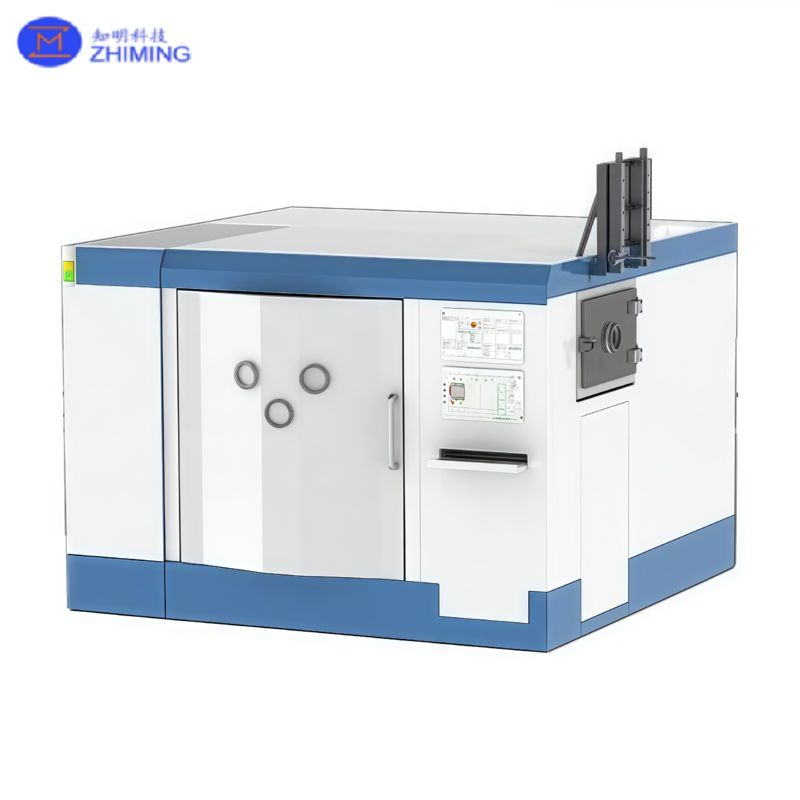

Mesin Polishing Ion Beam
Keakuratan Tingkat Atom · Pengolahan Tanpa Kontak · Permukaan Ultra-Lemes

Gambaran Produk Mesin Polishing Ion Beam


CNC Ion Beam Figuring/Polishing Machine bekerja pada prinsippenyemprotan ionDi bawah kondisi vakum, sumber ion menghasilkan sinar plasma, yang dipercepat menjadi sinar ion yang membombardir permukaan benda kerja untuk menghilangkan bahan tingkat atom,yang memungkinkan pembuatan komponen optik yang sangat presisi.

Teknologi ini menawarkanpemrosesan tanpa kontak, bebas dari tekanan mekanik atau kerusakan di bawah permukaan, dan sangat ideal untuk optik presisi tinggi dalam astronomi, aerospace, semikonduktor, dan penelitian ilmiah.

Prinsip Kerjadari Mesin Polishing Ion Beam

• Generasi IonGas inert (misalnya, argon) dimasukkan ke dalam ruang vakum dan diionisasi oleh medan pelepasan listrik.

• Kecepatan Ion & Pembentukan SinarIons dipercepat ke ratusan atau ribuan elektron volt (eV) dan dibentuk menjadi titik sinar yang stabil dengan fokus optik.

• Penghapusan BahanSinar ion secara fisik memuntahkan atom permukaan tanpa reaksi kimia.

• Pengukuran Kesalahan & Perencanaan JalurKesalahan gambar permukaan diukur melalui interferometri, kemudian fungsi penghapusan digunakan untuk menghitung waktu tinggal sinar dan menghasilkan jalur pemrosesan.

• Koreksi dengan loop tertutup¢ Siklus pengolahan dan pengukuran diulang sampai target RMS/PV tercapai.

Fitur Peralatandari Mesin Polishing Ion Beam

• Pengolahan tanpa kontak️ Mampu menangani semua bentuk permukaan

• Tingkat penghapusan yang stabilKekuatan koreksi gambar sub-nanometer

• Tidak ada kerusakan di bawah permukaan️ Menjaga integritas optik

• Konsistensi tinggi¢ Fluktuasi minimal pada bahan dengan kekerasan yang berbeda

• Koreksi frekuensi rendah/sedangTidak ada generasi kesalahan frekuensi menengah tinggi

• Biaya pemeliharaan yang rendahOperasi terus menerus jangka panjang dengan waktu henti minimal

Kapasitas Pengolahan Peralatandari Mesin Polishing Ion Beam

Permukaan yang tersedia:

• Komponen optik sederhana: Pesawat, bola, prisma

• Komponen optik kompleks: asfera simetris/asimetris, asfera di luar sumbu, permukaan silinder

• Komponen optik khusus: optik ultra tipis, optik batang, optik hemisferik, optik konformal, pelat fase, permukaan bentuk bebas, bentuk kustom lainnya

Materi yang Tersedia:

• Kaca optik umum: Kuarsa, Mikrokristalin, K9, dll.

• Optik inframerah: Silicon, Germanium, dll.

• Logam: Aluminium, baja tahan karat, paduan titanium, dll.

• Bahan kristal: YAG, Karbida Silikon Kristal Tunggal, dll.

• Bahan keras/rusak lainnya: Silicon Carbide, dll.

Kualitas permukaan / Keakuratan:

• PV < 10 nm

• RMS ≤ 0,5 nm

Keuntungan Produkdari Mesin Polishing Ion Beam

• Keakuratan penghapusan tingkat atom¢ Memungkinkan permukaan yang sangat halus untuk sistem optik yang menuntut

• Kompatibilitas bentuk serbagunaDari optik datar ke bentuk bebas yang kompleks

• Adaptifitas material yang luasDari kristal presisi ke keramik keras dan logam

• Kapasitas aperture yang besarProses optik hingga Φ4000 mm

• Operasi stabil yang diperpanjangBerjalan 3-5 minggu tanpa perawatan ruang vakum

Model khas mesin polishing ion beam

• IBF350 / IBF750 / IBF1000 / IBF1600 / IBF2000 / IBF4000

• Poros gerak: 3-sumbu / 5-sumbu

• Max Workpiece Size: sampai Φ4000 mm

Kasus 1 Standard Flat Mirror

• Bagian kerja: D630 mm Kuarsa datar

• Hasil: PV 46,4 nm; RMS 4,63 nm

Aku tidak tahu.

Kasus 2 X-ray Reflective Mirror

• Bagian kerja: 150 × 30 mm Silicon flat

• Hasil: PV 8,3 nm; RMS 0,379 nm; Kemiringan 0,13 μrad

Aku tidak tahu.

Kasus 3  Cermin di luar sumbu

• Bagian kerja: D326 mm Cermin tanah di luar sumbu

• Hasil: PV 35,9 nm; RMS 3,9 nm

Bidang Aplikasi Mesin Polishing Ion Beam

• Optik astronomiTeleskop besar cermin utama/sekunder

• Optik ruang angkasa¢ Sensing jarak jauh satelit, pencitraan luar angkasa dalam

• Sistem laser bertenaga tinggiOptik ICF, pembentukan balok

• Optik semikonduktorLensa Litografi & Cermin

• Instrumen ilmiah️ Cermin sinar-X/neutron, komponen standar metrologi
