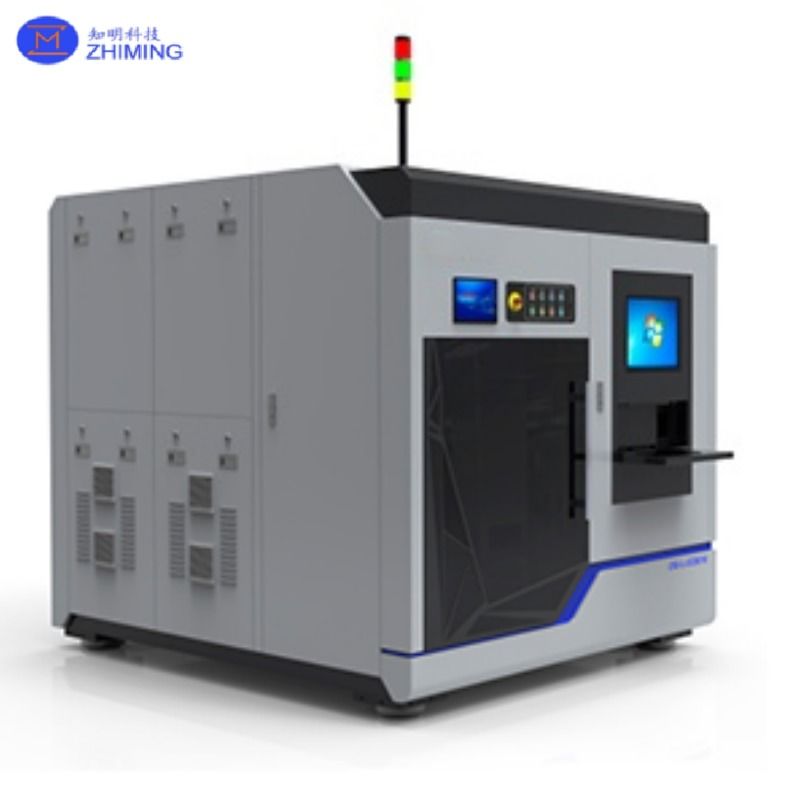

Peralatan Laser Lift-Off Semikonduktor untuk Penipisan Ingot Non-Destruktif

Ikhtisar Produk Peralatan Laser Lift-Off

Peralatan Laser Lift-Off Semikonduktor merupakan solusi generasi berikutnya untuk penipisan ingot canggih dalam pemrosesan material semikonduktor. Tidak seperti metode wafering tradisional yang mengandalkan penggilingan mekanis, penggergajian kawat berlian, atau planarization mekanis-kimia, platform berbasis laser ini menawarkan alternatif tanpa kontak, non-destruktif untuk melepaskan lapisan ultra-tipis dari ingot semikonduktor massal.

Dioptimalkan untuk material rapuh dan bernilai tinggi seperti gallium nitride (GaN), silikon karbida (SiC), safir, dan gallium arsenide (GaAs), Peralatan Laser Lift-Off Semikonduktor memungkinkan pemotongan presisi film skala wafer langsung dari ingot kristal. Teknologi terobosan ini secara signifikan mengurangi limbah material, meningkatkan throughput, dan meningkatkan integritas substrat — yang semuanya sangat penting untuk perangkat generasi berikutnya dalam elektronika daya, sistem RF, fotonik, dan tampilan mikro.

Dengan penekanan pada kontrol otomatis, pembentukan berkas, dan analitik interaksi laser-material, Peralatan Laser Lift-Off Semikonduktor dirancang untuk berintegrasi secara mulus ke dalam alur kerja fabrikasi semikonduktor sambil mendukung fleksibilitas R&D dan skalabilitas produksi massal.

Teknologi & Prinsip Pengoperasian Peralatan Laser Lift-Off

Proses yang dilakukan oleh Peralatan Laser Lift-Off Semikonduktor dimulai dengan menyinari ingot donor dari satu sisi menggunakan berkas laser ultraviolet berenergi tinggi. Berkas ini difokuskan secara ketat pada kedalaman internal tertentu, biasanya di sepanjang antarmuka yang direkayasa, di mana penyerapan energi dimaksimalkan karena kontras optik, termal, atau kimia.

Pada lapisan penyerapan energi ini, pemanasan lokal menyebabkan mikro-ledakan cepat, ekspansi gas, atau dekomposisi lapisan antarmuka (misalnya, film stressor atau oksida pengorbanan). Gangguan yang dikontrol secara presisi ini menyebabkan lapisan kristal atas — dengan ketebalan puluhan mikrometer — terlepas dari ingot dasar dengan bersih.

Peralatan Laser Lift-Off Semikonduktor memanfaatkan kepala pemindaian yang disinkronkan dengan gerakan, kontrol sumbu-z yang dapat diprogram, dan reflektometri waktu nyata untuk memastikan setiap pulsa mengirimkan energi tepat pada bidang target. Peralatan ini juga dapat dikonfigurasi dengan kemampuan mode burst atau multi-pulsa untuk meningkatkan kelancaran pelepasan dan meminimalkan tegangan sisa. Yang penting, karena berkas laser tidak pernah bersentuhan fisik dengan material, risiko mikro-retak, melengkung, atau chipping permukaan sangat berkurang.

Hal ini menjadikan metode penipisan laser lift-off sebagai pengubah permainan, terutama dalam aplikasi di mana wafer ultra-datar, ultra-tipis diperlukan dengan TTV sub-mikron (Total Thickness Variation).

Parameter Peralatan Laser Lift-Off Semikonduktor

Aplikasi Industri Peralatan Laser Lift-Off

Peralatan Laser Lift-Off Semikonduktor dengan cepat mengubah cara material disiapkan di berbagai domain semikonduktor:

• Perangkat Daya GaN Vertikal Peralatan Laser Lift-Off

Lift-off film GaN-on-GaN ultra-tipis dari ingot massal memungkinkan arsitektur konduksi vertikal dan penggunaan kembali substrat yang mahal.

• Penipisan Wafer SiC untuk Perangkat Schottky dan MOSFET

Mengurangi ketebalan lapisan perangkat sambil mempertahankan kepdataran substrat — ideal untuk elektronika daya switching cepat.

• Material LED dan Tampilan Berbasis Safir Peralatan Laser Lift-Off

Memungkinkan pemisahan lapisan perangkat yang efisien dari boules safir untuk mendukung produksi micro-LED tipis yang dioptimalkan secara termal.

• Rekayasa Material III-V Peralatan Laser Lift-Off

Memfasilitasi pelepasan lapisan GaAs, InP, dan AlGaN untuk integrasi optoelektronik canggih.

• Fabrikasi IC dan Sensor Wafer Tipis

Menghasilkan lapisan fungsional tipis untuk sensor tekanan, akselerometer, atau fotodioda, di mana massa adalah hambatan kinerja.

• Elektronik Fleksibel dan Transparan

Menyiapkan substrat ultra-tipis yang cocok untuk tampilan fleksibel, sirkuit yang dapat dikenakan, dan jendela pintar transparan.

Di setiap area ini, Peralatan Laser Lift-Off Semikonduktor memainkan peran penting dalam memungkinkan miniaturisasi, penggunaan kembali material, dan penyederhanaan proses.

Pertanyaan yang Sering Diajukan (FAQ) Peralatan Laser Lift-Off

Q1: Berapa ketebalan minimum yang dapat saya capai menggunakan Peralatan Laser Lift-Off Semikonduktor?
A1: Biasanya antara 10–30 mikron tergantung pada materialnya. Proses ini mampu menghasilkan hasil yang lebih tipis dengan pengaturan yang dimodifikasi.

Q2: Bisakah ini digunakan untuk memotong beberapa wafer dari ingot yang sama?
A2: Ya. Banyak pelanggan menggunakan teknik laser lift-off untuk melakukan ekstraksi serial dari beberapa lapisan tipis dari satu ingot massal.

Q3: Fitur keselamatan apa saja yang disertakan untuk pengoperasian laser berdaya tinggi?
A3: Enklosur Kelas 1, sistem interlock, pelindung berkas, dan pematian otomatis semuanya adalah standar.

Q4: Bagaimana sistem ini dibandingkan dengan gergaji kawat berlian dalam hal biaya?
A4: Meskipun capex awal mungkin lebih tinggi, laser lift-off secara drastis mengurangi biaya habis pakai, kerusakan substrat, dan langkah pasca-pemrosesan — menurunkan total biaya kepemilikan (TCO) dalam jangka panjang.

Q5: Apakah prosesnya dapat diskalakan ke ingot 6 inci atau 8 inci?
A5: Tentu saja. Platform ini mendukung substrat hingga 12 inci dengan distribusi berkas yang seragam dan tahap gerakan format besar.
