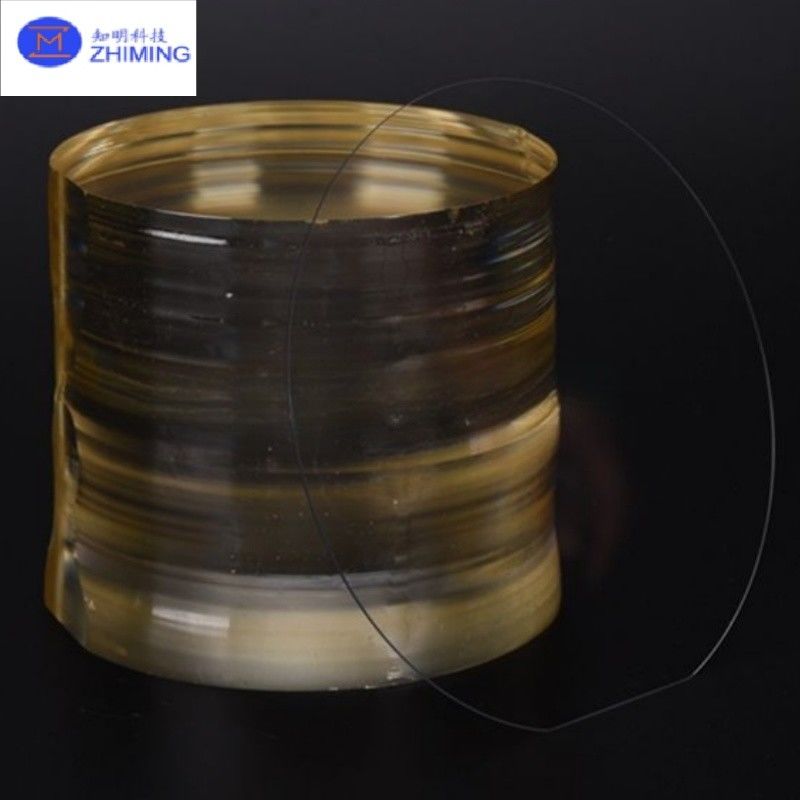

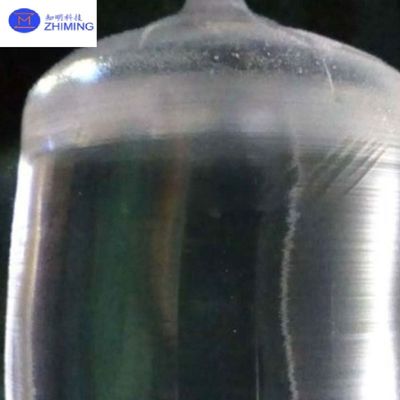

Lithium Niobate LiNbO3 Kristal Ingot Frekuensi Tinggi SAW
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | ZMSH |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 |
|---|---|
| Waktu pengiriman: | 8 minggu |
| Syarat-syarat pembayaran: | T/T |
|
Informasi Detail |
|||
| Bahan: | Wages linbo3 grade optik | Suhu Curie: | 1142 ± 2.0 ℃ |
|---|---|---|---|
| Sudut potong: | X/y/z dll | Diameter/ukuran: | 2 "/3"/4 "/6"/8 " |
| TTV: | <3μm | Kemasan: | 25 pcs per kotak |
| Menyoroti: | Frekuensi tinggi LiNbO3 Crystal Ingot,Saw LiNbO3 Crystal Ingot,Frekuensi tinggi SAW LiNbO3 Crystal Ingot |
||
Deskripsi Produk
Lithium Niobate (LiNbO3) Kristal EO/PO Komponen Pertahanan Telekomunikasi Frekuensi Tinggi SAW
Memperkenalkan
Lithium niobate (LN) adalah bahan ferroelektrik dengan sifat elektro-optik, nonlinear, dan piezoelektrik yang sangat baik.
Kristal litium niobate adalah bahan penting untuk pembimbing gelombang optik, ponsel, sensor piezoelektrik, modulator optik, dan berbagai aplikasi optik linier dan non-linier lainnya.
Aplikasi utama lithium niobate (LN) adalah dalam perangkat gelombang akustik permukaan (SAW) untuk peralatan telekomunikasi.
Dalam komunikasi suara dan data, perangkat SAW seperti filter SAW dan duplekser SAW dipasang dalam peralatan komunikasi sebagai filter untuk mencegah kebisingan dan gangguan.Kristal lithium niobate (LN) juga digunakan dalam aplikasi optik.
Lithium niobate (LiNbO3) adalah bahan ferroelektrik yang cocok untuk berbagai aplikasi.dan karakteristik piezoelektrikAplikasi yang memanfaatkan koefisien elektro-optik besar LN termasuk modulasi optik inframerah dan Q-switching.
Aplikasi yang memanfaatkan koefisien d nonlinear LiNbO3 yang besar mencakup osilasi parameter optik, pencampuran frekuensi perbedaan untuk menghasilkan panjang gelombang inframerah yang dapat disetel,dan generasi harmonik kedua.
Aplikasi yang memanfaatkan sifat piezoelektriknya termasuk transduser ultrasonik dan perangkat SAW.
Spesifikasi
| Bahan | Kelas optikWaf LiNbO3 | |
| Curie Temp | 1142 ± 2,0°C | |
| Sudut pemotongan | X/Y/Z dll | |
| Diameter/ukuran | 2"/3"/4"/6"/8" | |
| Tol ((±) | < 0,20 mm | |
| Ketebalan | 0.1 ~ 0,5 mm atau lebih | |
| Flat Utama | 16mm/22mm /32mm | |
| TTV | 3 μm | |
| Bersujudlah | - 30 | |
| Warp | < 40μm | |
| Orientasi datar | Semua tersedia | |
| Jenis permukaan | Satu sisi dipoles / Dua sisi dipoles | |
| Sisi yang dipoles Ra | < 0,5 nm | |
| S/D | 20/10 | |
| Kriteria Edge | R=0,2mm atau Bullnose | |
| Optik doping | Fe/Zn/MgO dll untuk wafer kelas optik LN< | |
| Kriteria permukaan wafer | Indeks refraksi | No=2.2878/Ne=2.2033 @632nm panjang gelombang |
| Kontaminasi, | Tidak ada | |
| Partikel ¢>0,3 μm | <= 30 | |
| Scratch, Chipping | Tidak ada | |
| Cacat | Tidak ada retakan tepi, goresan, bekas gergaji, noda | |
| Kemasan | Qty/Kotak Wafer | 25 pcs per kotak |
Properti
Aku tidak tahu.Sifat termal
Dari sudut pandang termal, kristal lithium niobate (LiNbO3) menunjukkan stabilitas yang sangat baik.Artinya mereka mempertahankan sifat piezoelektrik bahkan pada suhu tinggiStabilitas termal ini memastikan fungsi yang dapat diandalkan dalam kondisi suhu tinggi, meningkatkan kepraktisan mereka dalam aplikasi suhu tinggi.
Aku tidak tahu.Sifat Mekanis
Secara mekanis, lithium niobate relatif keras dan tahan lama. Kristal memiliki kekerasan Mohs sekitar 5, sebanding dengan kaca atau enamel gigi.Karakteristik ini meningkatkan ketahanan terhadap stres fisik, membuatnya ideal untuk aplikasi yang membutuhkan ketahanan mekanik.
Sifat Akusto-OptikAku tidak tahu.
Kristal niobate lithium menunjukkan sifat akusto-optik yang luar biasa, yang ditandai dengan koefisien akusto-optik yang tinggi.memungkinkan modulasi cahaya melalui suaraSifat ini banyak dimanfaatkan dalam perangkat akusto-optik.
Aku tidak tahu.Sifat Ferroelektrik
LiNbO3 adalah kristal ferroelektrik, yang berarti ia menunjukkan domain polarisasi spontan yang dapat diorientasikan kembali oleh medan listrik eksternal.Modulator elektro-optik, dan aplikasi lain yang membutuhkan kontrol polarisasi yang tepat.
Aku tidak tahu.Sifat Fisik
Sebuah atribut kritis kristal lithium niobate adalah nonlinearitas optik yang signifikan, yang mendukung utilitas luas mereka dalam optik.memisahkan cahaya yang jatuh menjadi dua sinar yang terpolarisasi secara ortogonal.
Sifat Kimia
LiNbO3 menunjukkan stabilitas kimia yang luar biasa, membuatnya sangat menarik untuk berbagai aplikasi.memungkinkan penggunaan di lingkungan di mana ketahanan kimia sangat penting.
Sifat-sifat listrik
Sebagai bahan piezoelektrik, lithium niobate secara unik mengubah tegangan mekanik menjadi muatan listrik.
Aku tidak tahu.Sifat optik
Kristal litium niobate memiliki sifat optik yang sangat baik, termasuk transmisi yang tinggi di rentang spektrum inframerah terlihat hingga pertengahan.Jendela transmisi yang luas ini memainkan peran penting dalam aplikasi optik, memungkinkan penyebaran cahaya yang efisien dan interaksi.
Aplikasi Lithium Niobate (LiNbO3)
Aplikasi Piezoelektrik
Lithium niobate kristal menunjukkan kinerja piezoelektrik yang luar biasa karena suhu Curie yang tinggi,
koefisien suhu rendah piezoelectricity, koefisien kopling elektromekanis tinggi, kehilangan dielektrik rendah, sifat fisik kimia yang stabil, machinability yang sangat baik,dan kemampuan untuk memproduksi ukuran besarDibandingkan dengan bahan piezoelektrik konvensional seperti kuarsa, lithium niobate memiliki kecepatan akustik yang lebih tinggi, memungkinkan pengembangan perangkat frekuensi tinggi.
Sifat-sifat ini membuat lithium niobate cocok untuk resonator, transduser, jalur penundaan, filter, dan komponen lainnya.Aplikasi mencakup bidang sipil seperti komunikasi seluler, komunikasi satelit, pemrosesan sinyal digital, televisi, penyiaran, radar, dan telusuran jarak jauh, serta sektor militer termasuk tindakan balasan elektronik, sekring,dan sistem bimbingan.
Aplikasi optik
Di luar sifat piezoelektriknya, kristal lithium niobate (LiNbO3) menunjukkan efek fotoelektrik yang kaya,dengan efek elektro-optik dan efek optik nonlinear yang sangat menonjol dan banyak digunakanSelain itu, kristal LiNbO3 dapat dibuat menjadi pemandu gelombang optik berkualitas tinggi melalui pertukaran proton atau difusi titanium, dan kristal yang dipoleri secara berkala melalui pembalikan poling.Kemampuan ini memungkinkan aplikasi mereka dalam modulator elektro-optik , modulator fase, switch optik terintegrasi, elektro-optik Q-switch, elektro-optik deflektor, sensor tegangan tinggi, wavefront sensing,Osilator parameter optik Selain itu, komponen berbasis LiNbO3 seperti prisma irisan birefringent, perangkat optik holographic, detektor piroelektrik inframerah,dan erbium-doped wavesguide laser juga telah dilaporkan.
Pertanyaan dan Jawaban
P1: Apa itu lithium niobate (LiNbO3)? Apa sifat utamanya?
A1:
Lithium niobate (LiNbO3) adalah bahan ferroelektrik dengan sifat kunci:
Efek elektro-optik: Memungkinkan kontrol cahaya untuk modulator optik kecepatan tinggi.
Optik nonlinear: Mendukung konversi frekuensi (misalnya, generasi harmonik kedua).
Efek piezoelektrik: Mengubah tegangan mekanik menjadi sinyal listrik untuk sensor.
Suhu Curie tinggi (~1142°C): Stabil dalam kondisi ekstrim.
Transparansi optik luas: Efektif dari 400 nm (terlihat) hingga 5 μm (infra merah tengah).
Q2: Apa aplikasi utama lithium niobate?
A2:
Aplikasi utama meliputi:
Komunikasi optik: Modulator, multiplexer divisi panjang gelombang.
Optik nonlinear: Laser (OPO, SHG), osilasi parameter optik.
Perangkat piezoelektrik: filter SAW, transduser ultrasonik.
Perangkat elektro-optik: Q-switch, switch fotonik.
Pertahanan dan kedirgantaraan: Radar, tindakan elektronik, detektor radiasi.
P3: Apa itu lithium niobate?
A13:
Lithium niobate (LiNbO3) adalah bahan ferroelektrik dengan elektro-optik, piezoelektrik, dan sifat optik nonlinear.
