Pengantar Produk

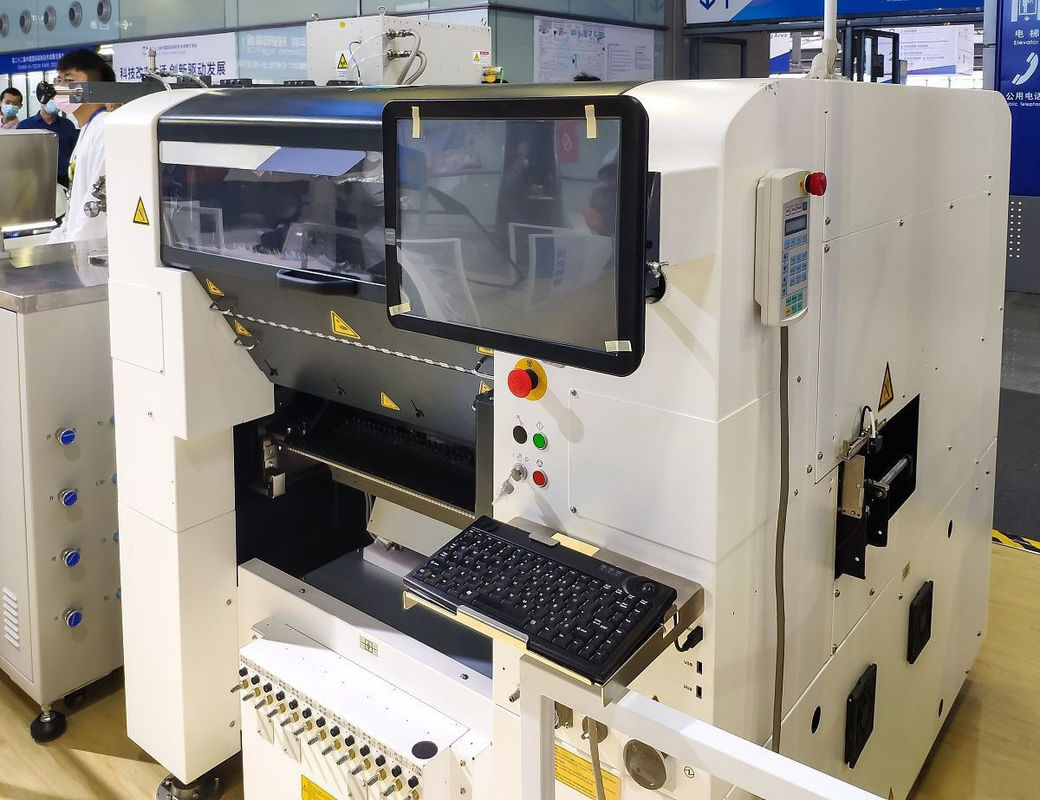

Mesin pelincir wafer bekerja dengan mengamankan wafer dan mengikatnya dengan roda penggiling berputar berkecepatan tinggi.Mesin pelincir wafer ini menggabungkan sistem kontrol canggih untuk memantau tekanan penggilingan dan ketebalan secara real timeMekanisme pendinginan dan pembersihan terintegrasi meningkatkan hasil pengolahan dan meminimalkan kerusakan.
Parameter | Spesifikasi | Pengamatan |
Ukuran Wafer | Ø2" hingga Ø12" (Opssional: Ø8" dan lebih) | Mendukung hingga 300mm |
Jangkauan Pengurangan | 50μm - 800μm | Ketebalan minimal yang mungkin: 20μm (tergantung pada bahan) |
Keakuratan Ketebalan | ± 1 μm | Dengan ukuran ketebalan dalam baris opsional |
Keropositas permukaan | < 5nm Ra (setelah penggilingan halus) | Tergantung pada bahan dan jenis roda |
Jenis roda penggiling | Roda Piala Berlian | Dapat diganti |
Kecepatan Spindle | 500 - 6000 rpm | Kontrol kecepatan tanpa langkah |
Vacuum Chuck | Didukung | Keramik porous vacuum chuck |
Sistem pendingin | Air + Pendingin Udara | Mencegah kerusakan termal |
Mode Operasi | Layar sentuh dengan kontrol PLC | Parameter diatur dan dapat diprogram |
Fitur Opsional | Pemuatan/pengungkapan otomatis, monitor ketebalan, penyelarasan CCD | Dapat disesuaikan |
Sumber Daya | AC 380V ± 10%, 50/60Hz, 3 fase | Pilihan tegangan khusus tersedia |
Dimensi Mesin | Sekitar 1800mm × 1500mm × 1800mm | Mungkin sedikit berbeda menurut model |
Berat badan | Sekitar 1500 kg | Tanpa sistem penanganan otomatis |

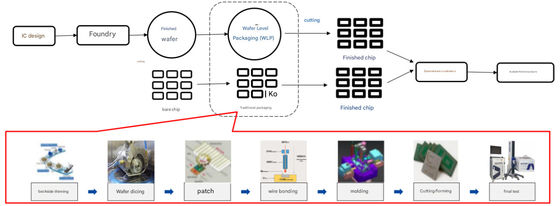

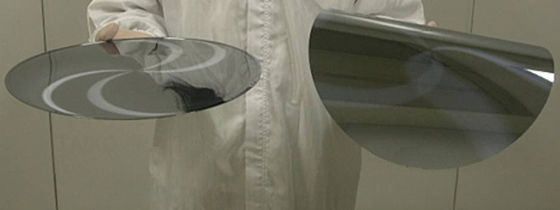

Mesin pelincir wafer banyak digunakan dalam berbagai proses manufaktur semikonduktor di mana wafer ultra-tipis diperlukan, seperti kemasan IC 3D, pembuatan perangkat daya, sensor gambar,dan chip RFMesin penghalusan wafer sering dipasangkan dengan proses pasca penghalusan seperti backside metallization untuk memberikan solusi penghalusan yang lengkap.
Selain itu, mesin pelincir wafer dapat digunakan dalam skenario berikut:
Kemasan Lanjutan:Termasuk FO-WLP, 2.5D, dan kemasan 3D, di mana wafer yang lebih tipis memungkinkan integrasi yang lebih tinggi dan interkoneksi yang lebih pendek.
Pembuatan perangkat MEMS:Pengurangan wafer meningkatkan sensitivitas sensor dengan melepaskan lapisan struktural.
Perangkat Semikonduktor Daya:Bahan-bahan seperti SiC dan GaN membutuhkan pengurangan wafer untuk mengurangi kehilangan konduksi dan meningkatkan disipasi panas.
Chip LiDAR:Pengurangan wafer mendukung keselarasan optik yang lebih baik dan kinerja listrik.
R&D dan Akademik:Universitas dan lembaga penelitian menggunakan mesin pelincir wafer untuk mengeksplorasi struktur semikonduktor dan memverifikasi bahan baru.
Q1: Bahan apa yang dapat diproses oleh mesin penghalusan wafer ini?
A1:Mesin pengencer wafer kami kompatibel dengan berbagai bahan, termasuk silikon (Si), silikon karbida (SiC), gallium nitrida (GaN), safir, gallium arsenida (GaAs), dan banyak lagi.
P2: Bagaimana mesin penghalusan wafer ini memastikan ketebalan yang seragam?
A2: Ini menggunakan kepala penggiling presisi dengan pemantauan ketebalan real-time dan sistem kontrol adaptif untuk mempertahankan hasil pengilangan yang konsisten.
T3: Apa kisaran ketebalan dari mesin pelincir wafer ini?
A3: Wafer dapat menipis hingga 50μm atau bahkan lebih tipis, tergantung pada bahan dan persyaratan aplikasi.
