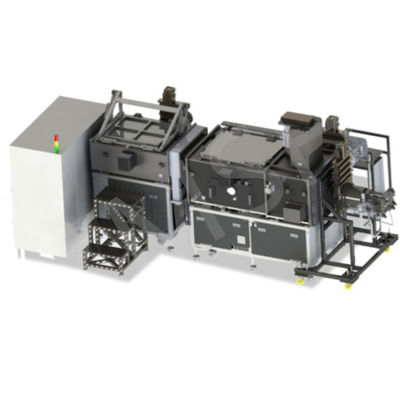

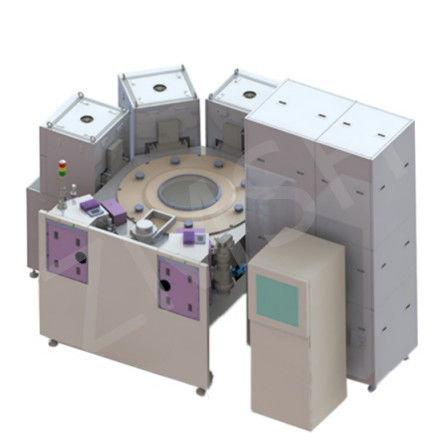

Abstrak:Wafer BonderAku tidak tahu.

Wafer Bonder adalah solusi serbaguna untuk manufaktur semikonduktor canggih, menawarkan ikatan langsung yang andal, ikatan anodik, dan proses termokompresi.Dirancang untuk hasil tinggi dan repeatability, mendukung wafer 6 hingga 12 inci dengan fleksibilitas ketebalan, memastikan keselarasan yang tepat dan stabilitas proses untuk berbagai aplikasi seperti kemasan IC 3D, perangkat MEMS, dan elektronik daya.

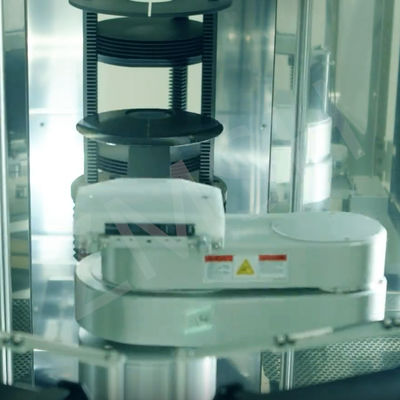

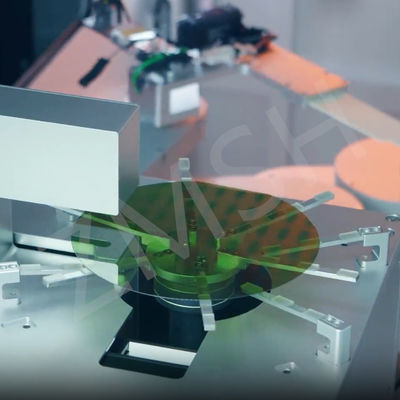

Dilengkapi dengan penanganan otomatis dan pemantauan cerdas, sistem ini meminimalkan limbah material dan memaksimalkan uptime.mengurangi kompleksitas operasionalMengikuti standar industri global, bonder terintegrasi dengan mulus dengan jalur produksi dan sistem MES yang ada, meningkatkan pelacakan dan efisiensi.

Didukung oleh kualitas bersertifikat ISO dan layanan global yang responsif, platform ini memberikan kinerja jangka panjang sambil mengoptimalkan biaya kepemilikan untuk manufaktur bervolume tinggi.

Teknik Ikatan Wafer

Aku tidak tahu.

1. Ikatan suhu kamar Aku tidak tahu.

Aku tidak tahu.Prinsip:

• Mencapai ikatan tingkat atom antara substrat (misalnya, Si, kaca, polimer) pada suhu lingkungan (25 ̊100 °C) melalui aktivasi permukaan (perawatan plasma/UV).
• Bergantung pada kekuatan van der Waals atau ikatan hidrogen, membutuhkan permukaan yang sangat halus (Ra < 0,5 nm).

Aku tidak tahu.Aplikasi :

• Elektronika fleksibel (OLED, layar lipat).
• MEMS suhu rendah (sensor skala mikro, biochip).
• Integrasi heterogen (senyawa III-V pada Si).

Aku tidak tahu.Keuntungan :

• Tidak ada tekanan termal atau warping.
• Kompatibel dengan bahan sensitif suhu.

Aku tidak tahu.Batasan :

• Kekuatan ikatan awal yang lebih rendah (mungkin memerlukan post-annealing).
• Sangat sensitif terhadap kontaminasi permukaan.

2Ikatan hidrofilikAku tidak tahu.

Aku tidak tahu.Prinsip:

• Permukaan dirawat dengan plasma oksigen atau nitrogen untuk menghasilkan gugus hidroksil (-OH).
• Ikatan terbentuk melalui ikatan kovalen Si-O-Si di bawah vakum/atmosfer terkendali (150~300°C).

Aku tidak tahu.Aplikasi :

• Si-glass bonding (sensor tekanan MEMS, kemasan optik).
• 3D stacking dari mati silikon (memory stacking).
• Pembuatan perangkat biokompatibel (lab-on-a-chip).

Aku tidak tahu.Keuntungan :

• Anggaran termal rendah (meminimalkan cacat antarmuka).
• Planaritas yang sangat baik untuk wafer area besar.

Aku tidak tahu.Batasan :

• Sensitif terhadap kelembaban (risiko stabilitas jangka panjang).
• Membutuhkan kontrol eksposur plasma yang tepat.

3. Ikatan sementara Aku tidak tahu.

Aku tidak tahu.Prinsip:

• Menggunakan lapisan perekat reversibel (BCB, resin UV-curable) untuk melampirkan wafer ke pembawa.
• Pemisahan melalui laser lift-off, thermal slide, atau larutan kimia.

Aku tidak tahu.Aplikasi :

• Pengemasan 3D (pengendalian wafer tipis, WLP kipas).
• Pengolahan belakang (TSV pengisian, pasivasi).
• MEMS rilis (pengeboran lapisan etching).

Aku tidak tahu.Keuntungan :

• Mempertahankan datarnya wafer untuk langkah hilir.
• Kompatibel dengan proses post-binding suhu tinggi (> 300°C).

Aku tidak tahu.Batasan :

• Risiko kontaminasi residu perekat.
• Pemisahan dapat menyebabkan retakan mikro.

Aplikasi

ZMSH Wafer Bonder

Pertanyaan yang Sering Diajukan (FAQ)

Aku tidak tahu.P:Metode ikatan mana yang terbaik untuk bahan sensitif terhadap suhu?
A: Ikatan suhu kamar atau ikatan sementara sangat ideal untuk bahan seperti polimer atau elektronik organik, karena mereka menghindari stres termal.

P:Bagaimana ikatan sementara bekerja?
A:Lapisan perekat reversibel (misalnya, resin BCB atau UV) mengikat wafer ke pembawa. Setelah pengolahan, pemisahan dilakukan melalui lift-off laser atau slide termal.

P:Dapatkah saya mengintegrasikan ikatan dengan alat litografi yang ada?
A: Ya, pengikat modular dapat diintegrasikan ke pabrik dengan kontrol yang kompatibel dengan MES.
