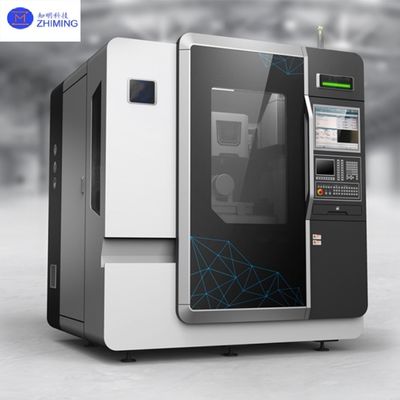

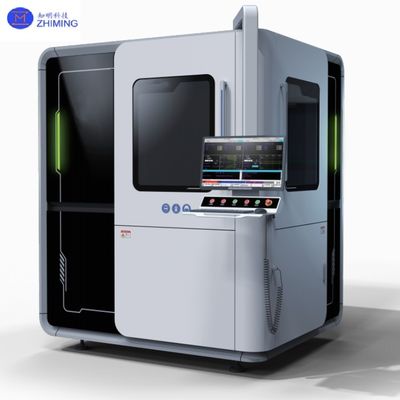

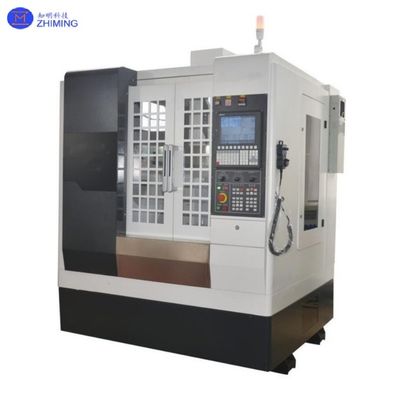

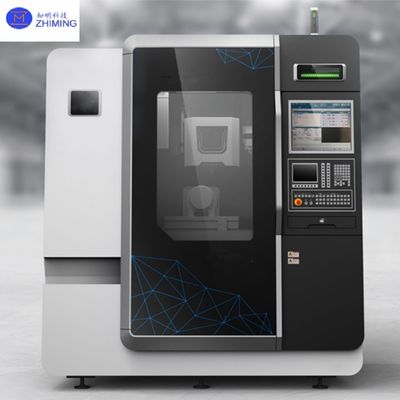

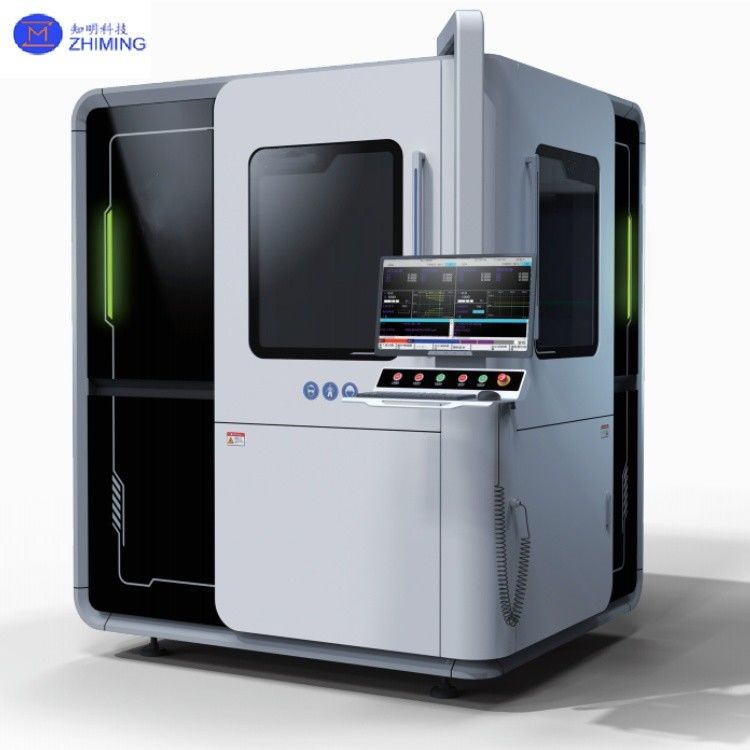

Peralatan laser microjet Laser energi tinggi dan teknologi jet cair micron
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | ZMSH |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 2 |
|---|---|
| Syarat-syarat pembayaran: | T/T |
|
Informasi Detail |
|||
| Volume Countertop:: | 300*300*150 | Akurasi Posisikan μm:: | +/- 5 |
|---|---|---|---|
| Akurasi Penentuan posisi berulang μm:: | +/-2 | Jenis Kontrol Numerik:: | DPSS ND: Yag |
| Menyoroti: | Peralatan laser microjet,peralatan laser Microjet jet cair mikron,Peralatan laser Microjet bertenaga tinggi |
||
Deskripsi Produk
Pengantar Produk
Peralatan laser Microjet adalah sistem pemesinan presisi tinggi yang inovatif,yang dengan terampil menggabungkan teknologi laser dengan jet cair untuk mencapai pemesinan presisi dengan membimbing sinar laser melalui media cairDesain unik ini memungkinkan untuk secara efektif mengendalikan panas dan menghindari kerusakan material selama pemrosesan, sambil mempertahankan akurasi pemrosesan yang sangat tinggi.platform gerak multi-sumbu canggih dan fungsi pemantauan real-time, sistem dapat beradaptasi dengan berbagai kebutuhan pemrosesan, dari semikonduktor hingga bahan superhard.tapi juga secara otomatis membersihkan area pemesinan, yang sangat cocok untuk lingkungan produksi dengan persyaratan kebersihan yang ketat.Seluruh sistem mencerminkan ketinggian teknis manufaktur presisi modern dan memberikan solusi baru untuk menuntut pengolahan industri.
Pengolahan laser microjet
Spesifikasi
| Volume meja | 300*300*150 | 400*400*200 |
| sumbu linier XY | Motor linier. | Motor linier. |
| sumbu linier Z | 150 | 200 |
| Keakuratan penentuan posisi μm | +/-5 | +/-5 |
| Keakuratan penentuan posisi berulang μm | +/-2 | +/-2 |
| Akselerasi G | 1 | 0.29 |
| Kontrol numerik | 3 sumbu /3+1 sumbu /3+2 sumbu | 3 sumbu /3+1 sumbu /3+2 sumbu |
| Jenis kontrol numerik | DPSS Nd:YAG | DPSS Nd:YAG |
| Panjang gelombang nm | 532/1064 | 532/1064 |
| Daya nominal W | 50/100/200 | 50/100/200 |
| Jet air | 40-100 | 40-100 |
| Bar tekanan nozel | 50 sampai 100 | 50-600 |
| Dimensi (alat mesin) (lebar * panjang * tinggi) mm | 1445*1944*2260 | 1700*1500*2120 |
| Ukuran (kabinet kontrol) (W * L * H) | 700*2500*1600 | 700*2500*1600 |
| Berat (peralatan) T | 2.5 | 3 |
| Berat (kabinet kontrol) KG | 800 | 800 |
| Kemampuan pemrosesan |
Keruwetan permukaan Ra≤1.6um Kecepatan pembukaan ≥ 1,25 mm/s Pemotongan lingkaran ≥6mm/s Kecepatan pemotongan linier ≥50mm/s |
Keruwetan permukaan Ra≤1.2um Kecepatan pembukaan ≥ 1,25 mm/s Pemotongan lingkaran ≥6mm/s Kecepatan pemotongan linier ≥50mm/s |
|
Untuk kristal gallium nitride, bahan semikonduktor celah pita ultra lebar (berlian/gallium oxide), bahan khusus kedirgantaraan, substrat keramik karbon LTCC, fotovoltaik,Pengolahan kristal scintillator dan bahan lainnya. Catatan: Kapasitas pengolahan bervariasi tergantung pada karakteristik bahan |
||
Microjet laser silikon karbida dipotong bulat
Aplikasi
Dalam bidang pembuatan semikonduktor,peralatan laser microjet telah menjadi peralatan kunci untuk pemesinan presisi dari berbagai bahan semikonduktor karena karakteristik pengolahan dingin yang unikTeknologi ini banyak digunakan dalam pengolahan bahan semikonduktor generasi ketiga, termasuk memotong dan mengiris wafer silikon karbida (SiC) dan gallium nitrida (GaN),yang dapat mencapai pemotongan tak terlihat tanpa chip, dan sangat cocok untuk pemesinan presisi wafer ultra-tipis.peralatan digunakan untuk pengeboran presisi tinggi lubang 3D IC melalui silikon (TSV), serta proses pembukaan jendela untuk rewiring lapisan (RDL), memastikan akurasi pemesinan mikron.Teknologi laser microjet juga menunjukkan kemampuan mengiris dan mengiris yang sangat baikSelain itu, dalam substrat keramik, aluminium nitrida (AlN) dan bahan kemasan elektronik lainnya pengolahan microhole,serta bahan komposit yang diperkuat serat silikon karbida dan pengolahan cetakan bahan khusus lainnya, teknologi dapat mencapai efek pemrosesan non-destructive berkualitas tinggi, untuk perangkat semikonduktor miniaturisasi dan kinerja tinggi untuk memberikan solusi manufaktur yang andal.
Kasus Pengolahan
Layanan ZMSH
· Desain solusi yang disesuaikan: konfigurasi peralatan yang disesuaikan sesuai dengan kebutuhan pelanggan (seperti pengolahan wafer SiC/GaN).keramik, komposit, dll.).
· Dukungan pengembangan proses: Menyediakan pemotongan, pengeboran, etching dan paket parameter proses lainnya.
· Pemasangan dan pelatihan peralatan: persiyapan dan kalibrasi di tempat oleh insinyur profesional.
Pelatihan teknis operator (termasuk spesifikasi ruang bersih).
· Pemeliharaan dan peningkatan setelah penjualan: jaminan persediaan suku cadang utama (laser, nozzle, dll.).
