Teknologi Peralatan Laser Mikrofluidic Digunakan Untuk Mengolah Bahan Keras Dan Renyah dari Cermet Silicon Carbide
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | ZMSH |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 2 |
|---|---|
| Syarat-syarat pembayaran: | T/T |
|
Informasi Detail |
|||
| Volume Countertop:: | 300*300*150 | Akurasi Posisikan μm:: | +/- 5 |
|---|---|---|---|
| Akurasi Penentuan posisi berulang μm:: | +/-2 | Jenis Kontrol Numerik:: | DPSS ND: Yag |
| Menyoroti: | Peralatan Laser Mikrofluidik Rendah,Peralatan Laser Mikrofluidik Hard,Peralatan Laser Mikrofluidik Karbida Silikon Cermet |
||
Deskripsi Produk
Pengantar Produk

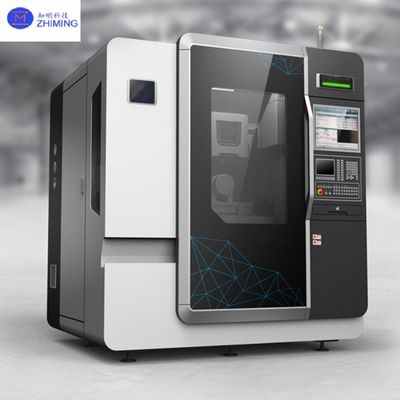

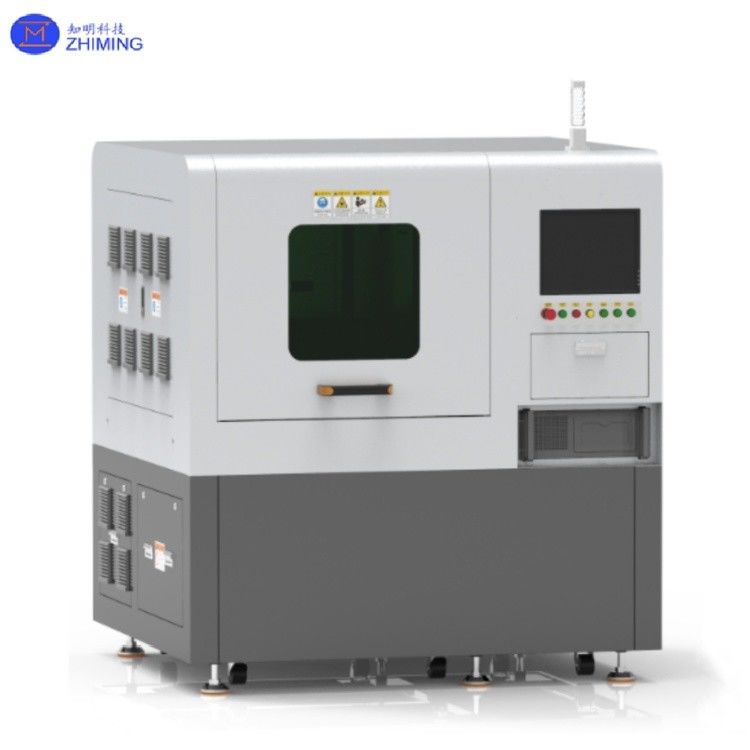

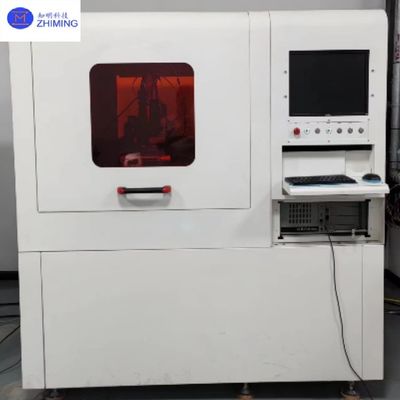

Perangkat laser microjet adalah sistem pemesinan presisi revolusioner yang mencapai kerusakan termal bebas,pengolahan material presisi tinggi dengan menghubungkan sinar laser energi tinggi ke jet cair skala mikronTeknologi ini sangat cocok untuk manufaktur semikonduktor, memungkinkan proses kritis seperti pemotongan wafer SiC/GaN, pengeboran TSV, dan kemasan canggih dengan akurasi sub-mikron (0.5-5μm), sementara menghilangkan tepi dan zona yang terkena panas (HAZ<1μm) yang disebabkan oleh pengolahan tradisional.Mekanisme panduan cairan yang unik tidak hanya memastikan kebersihan mesin (sesuai dengan standar Kelas 100), tetapi juga meningkatkan hasil lebih dari 15%, dan sekarang merupakan peralatan inti untuk pembuatan semikonduktor generasi ketiga dan chip 3D.
Karakteristik dan keuntungan
· Keakuratan dan efisiensi tinggi: Teknologi laser Microjet mencapai pemotongan dan pemrosesan yang tepat dengan menghubungkan sinar laser ke dalam jet air berkecepatan tinggi setelah fokus,menghindari masalah kerusakan termal dan deformasi material dalam pengolahan laser tradisional, sementara menjaga pendinginan area pengolahan untuk memastikan presisi tinggi dan permukaan akhir.
· Tidak ada kerusakan material dan zona yang terkena panas: Teknologi ini memanfaatkan kemampuan pendinginan jet air untuk menciptakan hampir tidak ada zona yang terkena panas atau perubahan mikrostruktur,sementara menghilangkan puing-puing ablasi dan menjaga permukaan bersih.
· Cocok untuk berbagai bahan: logam, keramik, bahan komposit, berlian, silikon karbida dan bahan keras dan rapuh lainnya,terutama pada ketebalan pemotongan hingga milimeter dengan kinerja yang sangat baik.
· Fleksibilitas dan keamanan:Mesin ini mendukung beberapa mode operasi (seperti 3-sumbu atau 5-sumbu) dan dilengkapi dengan sistem pengenalan visual dan fungsi autofocus untuk meningkatkan efisiensi pengolahan dan keselamatan
·Perlindungan lingkungan dan penghematan energi: Dibandingkan dengan metode pengolahan laser tradisional, teknologi laser microjet mengurangi kehilangan material dan konsumsi energi,sesuai dengan konsep manufaktur hijau.
Spesifikasi
| Volume meja | 300*300*150 | 400*400*200 |
| sumbu linier XY | Motor linier. | Motor linier. |
| sumbu linier Z | 150 | 200 |
| Keakuratan penentuan posisi μm | +/-5 | +/-5 |
| Keakuratan penentuan posisi berulang μm | +/-2 | +/-2 |
| Akselerasi G | 1 | 0.29 |
| Kontrol numerik | 3 sumbu /3+1 sumbu /3+2 sumbu | 3 sumbu /3+1 sumbu /3+2 sumbu |
| Jenis kontrol numerik | DPSS Nd:YAG | DPSS Nd:YAG |
| Panjang gelombang nm | 532/1064 | 532/1064 |
| Daya nominal W | 50/100/200 | 50/100/200 |
| Jet air | 40-100 | 40-100 |
| Bar tekanan nozel | 50 sampai 100 | 50-600 |
| Dimensi (alat mesin) (lebar * panjang * tinggi) mm | 1445*1944*2260 | 1700*1500*2120 |
| Ukuran (kabinet kontrol) (W * L * H) | 700*2500*1600 | 700*2500*1600 |
| Berat (peralatan) T | 2.5 | 3 |
| Berat (kabinet kontrol) KG | 800 | 800 |
| Kemampuan pemrosesan |
Keruwetan permukaan Ra≤1.6um Kecepatan pembukaan ≥ 1,25 mm/s Pemotongan lingkaran ≥6mm/s Kecepatan pemotongan linier ≥50mm/s |
Keruwetan permukaan Ra≤1.2um Kecepatan pembukaan ≥ 1,25 mm/s Pemotongan lingkaran ≥6mm/s Kecepatan pemotongan linier ≥50mm/s |
|
Untuk kristal gallium nitride, bahan semikonduktor celah pita ultra lebar (berlian/gallium oxide), bahan khusus kedirgantaraan, substrat keramik karbon LTCC, fotovoltaik,Pengolahan kristal scintillator dan bahan lainnya. Catatan: Kapasitas pengolahan bervariasi tergantung pada karakteristik bahan |
||
Prinsip kerja
Aplikasi
1.Aerospace dan semikonduktor: digunakan untuk pemotongan ingot silikon karbida, pemotongan kristal tunggal gallium nitride, dll, untuk memecahkan masalah pengolahan bahan khusus aerospace.
2Perangkat medis: Digunakan untuk pemesinan presisi bagian perangkat medis berkualitas tinggi, seperti implan, kateter, bisturi, dll., Dengan biokompatibilitas tinggi dan persyaratan pasca-pemrosesan yang rendah.
3Elektronik konsumen dan peralatan AR: mencapai pemotongan presisi tinggi dan tipis dalam pemrosesan lensa AR, dan mempromosikan aplikasi skala besar bahan baru seperti lensa silikon karbida.
4. manufaktur industri: banyak digunakan dalam logam, keramik, bahan komposit pengolahan bagian kompleks, seperti bagian jam, komponen elektronik, dll
Pertanyaan dan Jawaban
1T: Apa itu teknologi laser microjet?
A: Teknologi laser microjet menggabungkan presisi laser dengan pendinginan cairan untuk memungkinkan ultra-bersih, pengolahan bahan presisi tinggi.
2T: Apa manfaat dari laser microjet dalam manufaktur semikonduktor?
A: Ini menghilangkan kerusakan termal dan puing-puing saat memotong / mengebor bahan rapuh seperti wafer SiC dan GaN.
