Wafer silikon 4 inci 8 inci Sisi tunggal Sisi ganda polish

Abstrak

Wafer silikon adalah disk tipis dan datar yang dipotong dari batuan silikon kristal tunggal dengan kemurnian tinggi, berfungsi sebagaiSubstrat dasar untuk perangkat semikonduktorMereka memiliki sifat konduktivitas listrik yang luar biasa, yang dapat dimodifikasi dengan tepat melaluidoping dengan unsur seperti fosfor atau boron, membuat mereka ideal untukpembuatan sirkuit terintegrasi dan transistorWafer ini merupakan bagian integral dari fungsionalitas berbagai perangkat elektronik, termasuk komputer, smartphone, dan sel surya.Proses manufaktur melibatkan teknik kristalisasi sepertiMetode Czochralski, diikuti dengan pemotongan yang tepat, polishing, dan doping untuk mencapai karakteristik listrik yang diinginkan.

Pengantar Perusahaan

Perusahaan kami, ZMSH, telah menjadi pemain terkemuka di industri semikonduktor untuklebih dari satu dekadeKami mengkhususkan diri dalam menyediakan solusi wafer safir yang disesuaikanmenawarkan desain yang disesuaikan dan layanan OEM untuk memenuhi kebutuhan klien yang beragamDi ZMSH, kami berkomitmen untuk memberikan produk yang unggul dalam harga dan kualitas, memastikan kepuasan pelanggan di setiap tahap.Kami mengundang Anda untuk menghubungi kami untuk informasi lebih lanjut atau untuk mendiskusikan kebutuhan spesifik Anda.

Parameter Teknis Wafer Silikon

Aplikasi wafer silikon

Wafer silikon adalah komponen penting dalam industri elektronik dan semikonduktor, dengan berbagai aplikasi:

• Sirkuit terintegrasi (IC): Wafer silikon berfungsi sebagai substrat untuk IC, yang penting untuk komputer, smartphone, dan banyak perangkat elektronik lainnya.dan komponen penting lainnya.
• Sel Surya: Wafer silikon digunakan untuk menghasilkan sel fotovoltaik (PV) untuk pembangkit energi surya. Wafer ini diproses untuk mengubah sinar matahari menjadi listrik secara efisien.
• Sensor: Sensor berbasis silikon digunakan dalam berbagai aplikasi, termasuk sensor suhu, sensor tekanan, dan sensor gerak, yang semuanya penting dalam sektor otomotif, medis, dan industri.
• Perangkat Daya: Transistor daya yang terbuat dari wafer silikon adalah kunci dalam mengelola daya dalam perangkat elektronik, terutama dalam tegangan tinggi, aplikasi arus tinggi seperti kendaraan listrik dan peralatan industri.
• LED dan Optoelektronika: Wafer silikon juga digunakan dalam produksi dioda memancarkan cahaya (LED) dan perangkat optoelektronik lainnya, yang digunakan dalam tampilan, pencahayaan, dan sistem komunikasi.
• MEMS (Microelectromechanical Systems): Perangkat MEMS, yang digunakan dalam segala hal mulai dari akselerometer di ponsel cerdas hingga kantong udara di mobil, sering dibuat pada wafer silikon karena presisi dan daya tahannya.

Aplikasi ini menunjukkan fleksibilitas dan pentingnya wafer silikon dalam teknologi modern.

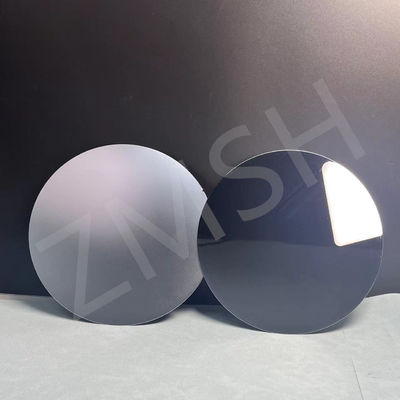

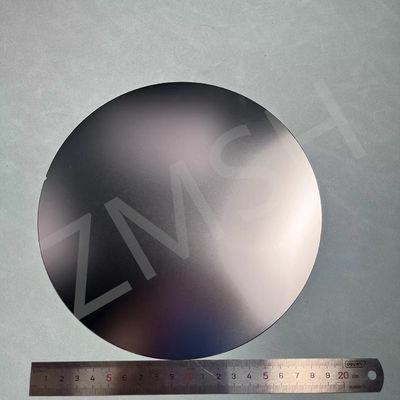

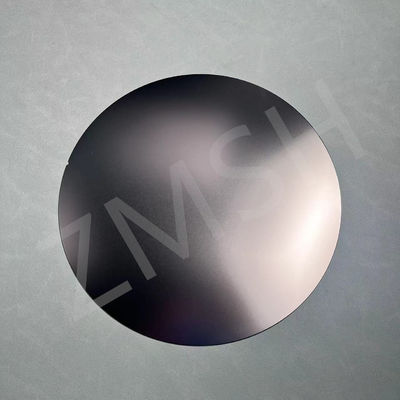

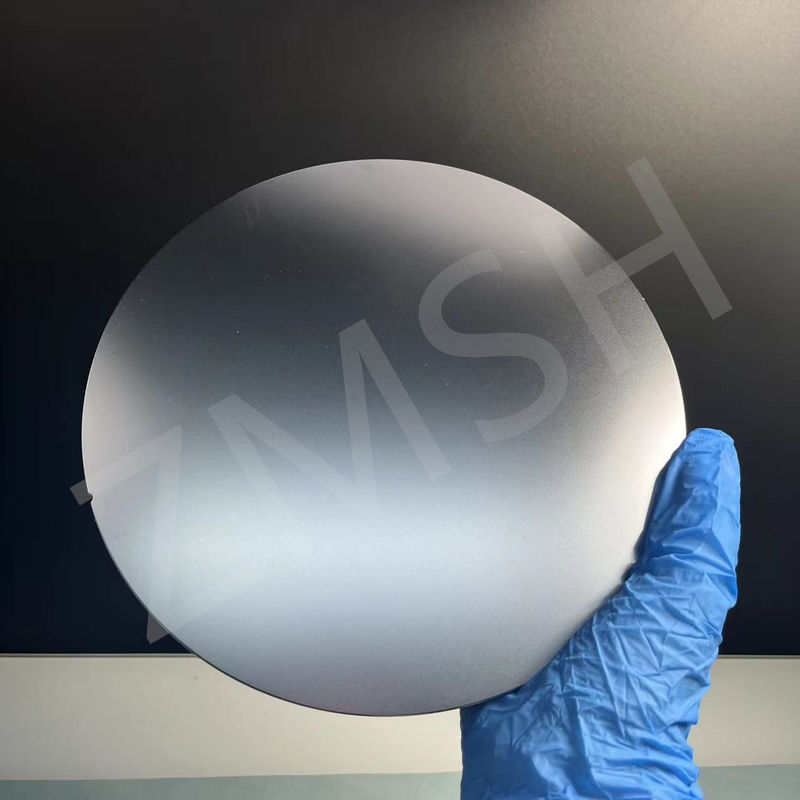

Tampilan Produk - ZMSH

Wafer silikonFAQ

P:Bagaimana membuat wafer silikon?

A:Untuk membuat wafer silikon, silikon kemurnian tinggi pertama diekstraksi dari pasir melalui proses Siemens.membentuk kristal besar tunggal yang disebut bolabola ini dengan hati-hati didinginkan untuk mempertahankan strukturnya. setelah mengeras, bola dipotong menjadi wafer tipis, bulat menggunakan gergaji berlian.permukaan bebas cacatWafer yang didop dengan kotoran tertentu untuk mengubah sifat listrik mereka dan menjalani pembersihan lebih lanjut dan inspeksi sebelum digunakan dalam pembuatan perangkat semikonduktor.

T: Bagaimana cara memotong wafer silikon?

A:Memotong wafer silikon adalah proses yang rumit yang membutuhkan presisi untuk menghindari kerusakan wafer.

1. Persiapan: Wafer silikon pertama-tama dibersihkan dan diperiksa untuk memastikan bahwa tidak ada cacat dan partikel.
2. Mengiris: Sebuah wafer silikon biasanya dipotong dari silika yang lebih besar ingot atau bola menggunakangergaji berlianGergaji menggunakan pisau berputar yang tertanam dengan berlian, yang memberikan kekerasan yang diperlukan untuk memotong bahan.
3. Pendinginan: Saat mengiris, wafer didinginkan dengan menggunakan cairan (biasanya air atau pendingin) untuk mencegah pemanasan berlebihan, yang dapat menyebabkan tekanan termal atau retak.
4. Kontrol Ketebalan: Ketebalan wafer dikontrol dengan tepat selama proses pemotongan. Ketebalan wafer dapat berkisar dari ratusan mikron hingga beberapa mikron, tergantung pada aplikasi.
5. Pengelasan: Setelah dipotong, tepi wafer dipoles untuk memastikan kelancaran dan menghilangkan kekasaran atau retakan mikro.
6. Pemeriksaan Kualitas: Wafer kemudian diperiksa untuk setiap cacat atau kerusakan yang dapat mempengaruhi penggunaannya dalam pembuatan semikonduktor.

Proses pemotongan dilakukan dengan sangat presisi untuk memastikan wafer mempertahankan integritas struktural dan kinerja untuk pemrosesan lebih lanjut.

T: Berapa ukuran wafer silikon?

A: Wafer silikon tersedia dalam beberapa ukuran standar, biasanya diukur dengan diameternya.4 inci (100 mm),6 inci (150 mm),8 inci (200 mm), dan12 inci (300 mm).12 inci (300 mm)wafer adalah yang paling banyak digunakan dalam manufaktur semikonduktor modern karena memungkinkan efisiensi produksi yang lebih tinggi, menyediakan lebih banyak chip per wafer.Sementara wafer yang lebih kecil seperti 4 inci dan 6 inci masih digunakan dalam beberapa aplikasi khusus, wafer yang lebih besar umumnya lebih disukai untuk efisiensi biaya dalam produksi massal sirkuit terpadu dan perangkat semikonduktor.
