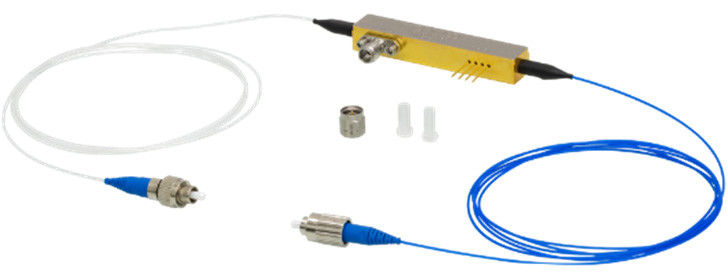

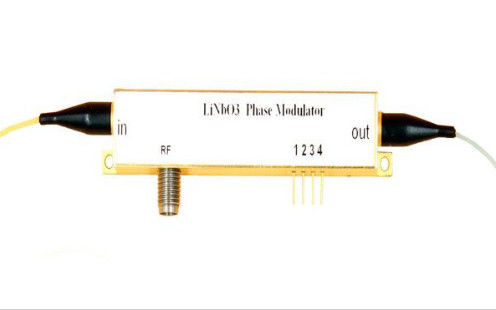

40 GHz Multi-Band Lithium Niobate Phase Modulator
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | ZMSH |
| Nomor model: | Modulator fase lithium multi-band 40 GHz |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 2 |
|---|---|
| Harga: | undetermined |
| Kemasan rincian: | plastik berbusa＋karton |
| Waktu pengiriman: | 2-4 minggu |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 1000PCS/Minggu |
|
Informasi Detail |
|||
| Kerugian Pengembalian Optik: | 40 dB | Daya input optik (mode luar biasa): | 100 mW |
|---|---|---|---|
| Daya input optik (mode biasa): | 10mwb | Bandwidth E/O (-3 dB): | 35 GHz |
| Rentang Frekuensi Operasi: | DC sampai 1 MHz ((Tipikal) | Orientasi Kristal: | Z-cut |
| Menyoroti: | 40 GHz Lithium Niobate Phase Modulator,Multi-Band Lithium Niobate Phase Modulator |
||
Deskripsi Produk
40 GHz Multi-Band Lithium Niobate Phase Modulator
Abstrak
40 GHz Multi-Band Lithium Niobate (LiNbO3) Phase Modulator adalah perangkat elektro-optik berkinerja tinggi yang dirancang untuk komunikasi optik berkecepatan tinggi, optik kuantum, fotonik gelombang mikro,dan pemrosesan sinyal optik canggihHal ini memungkinkan kontrol yang tepat dari fase sinyal optik dengan menerapkan eksternal RF (frekuensi radio) sinyal, menjadikannya komponen penting dalam sistem fotonik modern.
Mengambil keuntungan dari sifat elektro-optik yang unggul dari lithium niobate, modulator fase ini mendukung operasi multi-band,memungkinkan modulasi yang efisien di berbagai panjang gelombang optik dan frekuensi RFKemampuannya untuk beroperasi pada frekuensi hingga 40 GHz membuatnya ideal untuk aplikasi yang membutuhkan modulasi sinyal ultra-cepat dan distorsi sinyal rendah.
Prinsip Kerja
Modulator fase lithium niobate 40 GHz beroperasi berdasarkan efek Pockels, yang menggambarkan perubahan indeks pembiasan bahan sebagai tanggapan terhadap medan listrik yang diterapkan secara eksternal.Dengan mengintegrasikan elektroda gelombang mikro ke dalam panduan gelombang lithium niobate, perangkat secara efektif memodulasi fase sinyal optik yang dikirim.
Cahaya masukan:Sinyal laser gelombang terus menerus (CW) disuntikkan ke dalam panduan gelombang optik modulator.
Aplikasi sinyal RF:Sinyal RF frekuensi tinggi (hingga 40 GHz) diterapkan pada elektroda modulator, menginduksi perubahan yang cepat dalam indeks bias dari pemandu gelombang lithium niobate.
Modulasi Fase:Gelombang optik mengalami pergeseran fase proporsional dengan tegangan RF yang diterapkan, memungkinkan modulasi fase sinyal optik yang tepat.
Sinyal keluar:Sinyal optik yang dimodulasi fase keluar dari perangkat, membawa informasi terkoding yang dapat digunakan untuk komunikasi berkecepatan tinggi dan aplikasi optik canggih.
Fitur Utama
40 GHz Multi-Band Lithium Niobate Phase Modulator menawarkan beberapa fitur canggih, termasuk:
Bandwidth Tinggi: Mendukung modulasi hingga 40 GHz, cocok untuk komunikasi optik kecepatan tinggi.
Kompatibilitas Multi-Band: Mengoperasikan secara efisien di beberapa pita optik, termasuk C-band (1530-1565 nm) dan L-band (1565-1625 nm).
Kerugian Penempatan Rendah: Menyediakan efisiensi transmisi optik yang tinggi dengan peredupan sinyal minimal.
Linearitas Tinggi dan Distorsi Rendah: Memastikan degradasi sinyal minimal,yang membuatnya ideal untuk format modulasi lanjutan seperti QPSK (Quadrature Phase Shift Keying) dan QAM (Quadrature Amplitude Modulation).
Kinerja yang Stabil dan Dapat Diandalkan: Lithium niobate dikenal karena stabilitas termal dan mekaniknya yang sangat baik, memastikan operasi yang dapat diandalkan dalam berbagai kondisi lingkungan.
Desain kompak dan ringan: Memungkinkan integrasi yang mudah ke dalam komunikasi optik dan sistem fotonik.
Aplikasi
Komunikasi optik
Digunakan dalam sistem komunikasi optik koheren untuk transmisi data berkecepatan tinggi di 400G, 800G, dan seterusnya.
Mendukung skema modulasi canggih seperti PM-QPSK (Polarization Multiplexed Quadrature Phase Shift Keying) dan QAM (Quadrature Amplitude Modulation) untuk memaksimalkan efisiensi spektral.
Komponen kunci dalam pemancar optik untuk sistem Multiplexing Divisi Panjang Gelombang Padat (DWDM).
Optik Kuantum & Komunikasi Kuantum
Penting untuk menghasilkan dan memanipulasi keadaan kuantum cahaya dalam sistem Distribusi Kunci Kuantum (QKD).
Digunakan dalam pengolahan informasi kuantum untuk kontrol fase optik yang tepat.
Mendukung generasi foton yang terjalin dan eksperimen kuantum sensitif fase.
Mikrowave Photonics & RF Signal Processing
Memungkinkan sistem RF-over-fiber (RFoF), di mana sinyal frekuensi tinggi diangkut melalui serat optik dengan kerugian minimal.
Digunakan dalam antena array fase optik untuk bentuk sinar dalam komunikasi satelit dan sistem radar.
Memfasilitasi konversi sinyal ke atas dan ke bawah dalam tautan fotonik gelombang mikro.
Sensing Optik & Metrologi
Digunakan dalam giroskop serat optik (FOG) untuk pengukuran rotasi yang tepat.
Digunakan dalam interferometri optik resolusi tinggi untuk aplikasi metrologi dan spektroskopi.
Meningkatkan sensing serat optik terdistribusi untuk pemantauan kesehatan struktural dan sensing lingkungan.
Spesifikasi Teknis
| LNP6118 | ||||
| Optik Spesifikasi | Min | Tipikal | Maksimal | |
| Mengoperasikan Panjang gelombang | 1260 nm | / | 1625 nm | |
| Penggabungan Kerugian ((1310 nm) | / | 5.0 dB | 5.5dB | |
| Penggabungan Kerugian ((1550 nm) | / | 4.0 dB | 4.5 dB | |
| Optik Kembali Kehilangan | 40 dB | / | / | |
| Optik Input Kekuatan (Selain biasa) Mode) | / | / | 100 mW | |
| Optik Input Kekuatan (Biasa modus) | / | / | 10mWb | |
| RF Listrik Spesifikasi | Min | Tipikal | Maksimal | |
| E/O Bandwidth (-3 dB) | / | 35 GHz | / | |
| Mengoperasikan Frekuensi Jangkauan | DC untuk 40 GHz ((Minimal) | |||
| RF Vπ(@10 GHz) | / | 7.0V | / | |
| RF Vπ(@30 GHz) | / | 8.5V | 9.5V | |
| S11 ((DC) untuk 25 GHz) | / | - 12 dB | - 10 dB | |
| S11(25 untuk 40 GHz) | / | -8 dB | - 6 dB | |
| RF Pelabuhan Input Kekuatan | / | / | 24 dBm | |
| Frekuensi Rendah Modulator Spesifikasi | Min | Tipikal | Maksimal | |
| Mengoperasikan Frekuensi Jangkauan | DC sampai 1 MHz ((Tipikal) | |||
| Vπ(@1 kHz) | / | 10V | / | |
| Mengoperasikan Suhu | 0°C | / | 70C | |
| Penyimpanan Suhu | -40C | / | 85C | |
| Mesin Spesifikasi | ||||
| Kristal Orientasi | Z-Cut | |||
| RF Konektor | Wanita 1,85 mm ((V) | |||
| Serat Jenis | Input:PANDA Polarisasi Mempertahankan Output:SMF-28 Mode Tunggal |
|||
| Serat Konektor | 2.0 mm Kunci sempit FC/PC | |||
| Serat Timah Panjang | 1.5m (jenis) | |||
| Serat Jaket | 0900 μm Tabung longgar | |||
| tSMF-28 adalah merek dagang terdaftar dari Corning Incorporated. | ||||
Gambar Mekanis
