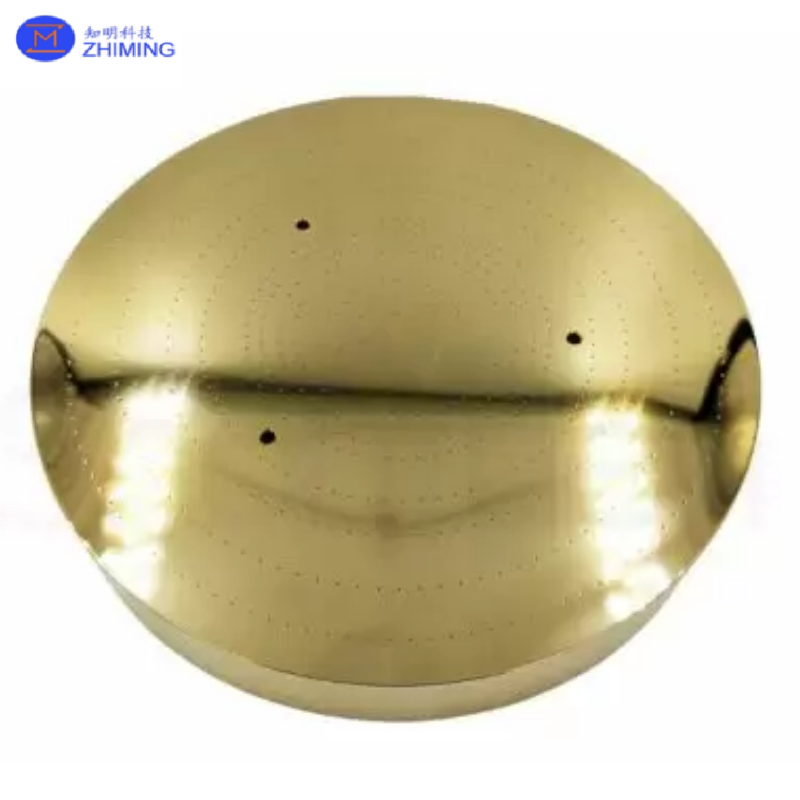

Pengenalan Produk Chuck Stasiun Probe

Chuck stasiun probe adalah komponen kunci dari stasiun probe, yang dirancang untuk mendukung, menahan, dan memposisikan wafer atau sampel selama pengujian kelistrikan dan karakterisasi perangkat. Ini menyediakan platform pengujian yang stabil untuk wafer, chip, substrat, dan perangkat semikonduktor, memastikan kontak yang andal antara jarum probe dan perangkat yang diuji.

Chuck biasanya digunakan dalam pemeriksaan wafer, pengujian parameter semikonduktor, analisis kegagalan, verifikasi R&D, dan inspeksi produksi. Menurut persyaratan pengujian yang berbeda, chuck dapat dirancang sebagai chuck standar, chuck vakum, chuck panas, atau chuck khusus dengan perlakuan permukaan khusus dan struktur pemasangan.

Fungsi Produk

Fungsi utama chuck stasiun probe adalah untuk menjaga wafer atau sampel tetap rata, stabil, dan ditempatkan secara akurat selama proses probing. Melalui adsorpsi vakum atau penahan mekanis, chuck mencegah pergerakan sampel dan meningkatkan kemampuan pengulangan dan akurasi pengukuran listrik.

Untuk pengujian terkait suhu, chuck juga dapat diintegrasikan dengan modul pemanas, sensor suhu, atau struktur pendingin untuk mendukung kontrol termal yang stabil selama pengukuran.

Fitur Utama

Penahanan Wafer yang Stabil

Permukaan chuck dirancang untuk menopang wafer atau sampel dengan kuat selama pemeriksaan. Lubang vakum atau alur vakum dapat disesuaikan untuk mencapai adsorpsi yang andal untuk berbagai ukuran wafer.

Kerataan Permukaan Tinggi

Pemesinan dan pemolesan yang presisi membantu memastikan kerataan permukaan yang baik, yang penting untuk kontak wafer yang stabil dan pengujian probe yang akurat.

Desain Vakum Opsional

Chuck dapat dirancang dengan lubang vakum, alur vakum berbentuk cincin, atau struktur adsorpsi vakum multi-zona untuk menyesuaikan ukuran sampel dan persyaratan pengujian yang berbeda.

Performa Termal yang Baik

Untuk aplikasi hot chuck, material dengan konduktivitas termal yang baik dapat dipilih untuk meningkatkan efisiensi pemanasan dan keseragaman suhu.

Perawatan Permukaan Khusus

Perawatan permukaan seperti pelapisan emas, pelapisan nikel, anodisasi, pelapisan keramik, atau pelapis pelindung lainnya tersedia untuk meningkatkan ketahanan aus, ketahanan oksidasi, konduktivitas, atau kinerja isolasi.

Antarmuka Pemasangan yang Disesuaikan

Struktur bawah, lubang pemasangan, port vakum, dan antarmuka koneksi dapat disesuaikan sesuai dengan desain stasiun penyelidikan pelanggan.

Tipe yang Tersedia

Spesifikasi yang Dapat Disesuaikan

Aplikasi Khas

• Pemeriksaan tingkat wafer
• Pengujian kelistrikan semikonduktor
• Pengukuran IV/CV
• Pengujian chip dan die
• Pengujian perangkat LED, Si, SiC, GaN, GaAs
• Karakterisasi perangkat daya dan perangkat RF
• Penelitian dan pengembangan laboratorium dan analisis kegagalan
• Pengujian stasiun probe suhu tinggi

Pertanyaan Umum

Q1: Apa yang dimaksud dengan chuck stasiun probe?

Chuck stasiun probe adalah platform penahan presisi yang digunakan di stasiun probe untuk mendukung dan memperbaiki wafer, chip, atau substrat selama pengujian kelistrikan. Ini membantu menjaga sampel tetap stabil dan diposisikan secara akurat saat jarum probe menghubungi perangkat.

Q2: Apa fungsi utama chuck?

Fungsi utamanya adalah untuk memegang wafer atau sampel dengan kuat selama probing. Ini memberikan dukungan yang stabil, adsorpsi vakum yang andal, penentuan posisi yang akurat, dan kontrol suhu opsional untuk pengujian semikonduktor.

Q3: Berapa ukuran wafer yang dapat didukung oleh chuck?

Chuck dapat disesuaikan untuk ukuran wafer yang berbeda, seperti2 inci, 3 inci, 4 inci, 6 inci, 8 inci, atau ukuran khusus lainnya sesuai kebutuhan pelanggan.
