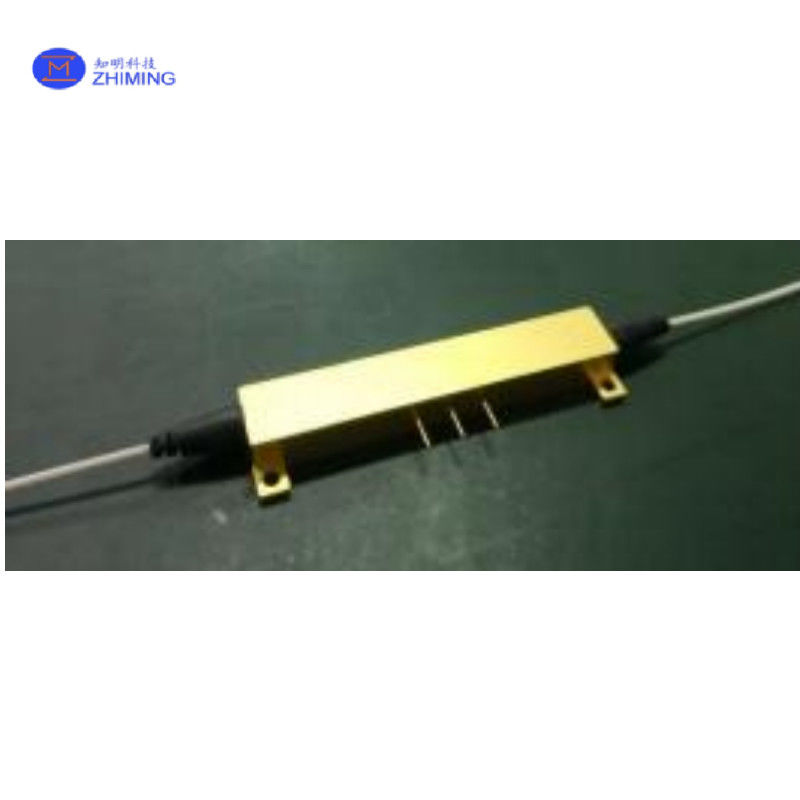

Lithium Niobate (LiNbO3) Y-Waveguide Modulator / Low Vπ 3.5V / High PER 25dB / Kompatibel dengan FOG, FOCT, Komunikasi Kuantum

Pengantar Produk

Modulator Y-waveguide adalah perangkat optik terintegrasi multifungsi yang menggabungkan berbagai fungsi seperti inisiasi polarisasi, panduan gelombang, pembagian sinar, penggabungan sinar,dan modulasi fase.

Ini adalah komponen optoelektronik inti dalam sistem sensor serat interferometrik, seperti giroskop serat optik dan trafo arus serat optik.

Y-waveguide modulator menggunakan proses pertukaran proton untuk membuat low-loss waveguide optik dengan rasio kepunahan polarisasi tinggi pada wafer niobate lithium.Sebuah film tipis logam ditempatkan di atas pemandu gelombang untuk menciptakan struktur elektroda modulasi.

The precision-polished modulator chip is coupled and bonded to panda polarization-maintaining fiber with a small mode field size using precise fiber alignment and high-reliability fiber coupling technology.

Prinsip Kerja

Pembagian dan Penggabungan Cahaya

Sebuah pembimbing gelombang optik berbentuk Y membagi cahaya masuk menjadi dua jalur. Setelah melewati lengan pembimbing gelombang, cahaya tersebut berkombinasi kembali.

Pergeseran Fase yang Didorong Tegangan

Elektrod yang ditempatkan di dekat pembimbing gelombang menerapkan tegangan. Tegangan ini sedikit mengubah indeks bias kristal LiNbO3, menciptakan perbedaan fase antara kedua jalur cahaya.

Output Berbasis Interferensi

Ketika cahaya berkombinasi kembali, perbedaan fase menentukan apakah cahaya output mencerahkan atau redup.Vπ) dapat sepenuhnya beralih lampu dari "on" ke "off". "

Stabilitas Polarisasi

Terintegrasi dengan serat penjaga polarisasi untuk memastikan perjalanan cahaya dalam keadaan polarisasi tetap, penting untuk pengukuran yang tepat.

Ketahanan terhadap Suhu

Stabilitas LiNbO3 ′ memungkinkan kinerja yang konsisten bahkan pada suhu ekstrim (-45 ° C sampai + 85 ° C).

Aplikasi

Fiber Optic Gyroscopes (FOGs)

Berfungsi sebagai komponen inti dalam sistem navigasi inersia, memungkinkan deteksi kecepatan sudut sub-milliradian melalui modulasi fase presisi.

Ideal untuk kendaraan aerospace dan otonom, dengan konsumsi daya rendah memenuhi batasan energi yang ketat di satelit dan drone.

Sensor arus Smart Grid

Memungkinkan pengukuran tegangan tinggi pasif di transformator arus serat optik (FOCT), menahan gangguan medan listrik di atas 100 kV untuk pemantauan jaringan dan deteksi kesalahan secara real time,sesuai dengan IEC 60044-8.

Komunikasi Kuantum dan Sensing

Mendukung modulasi keadaan foton dengan kecepatan GHz dalam sistem distribusi kunci kuantum (QKD), kompatibel dengan lingkungan kriogenik (-196°C) untuk detektor foton tunggal superkonduktif.

Komunikasi optik berkecepatan tinggi

Memberikan bandwidth RF DC-40 GHz untuk fronthaul gelombang milimeter 5G dan tautan fotonik gelombang mikro, ditambah dengan kehilangan rendah (< 0,5 dB)ber (MFD ≈ 5,3 μm).

Spesifikasi Teknis

Kami dapat menawarkan model standar berikut produk Y-waveguide modulator:

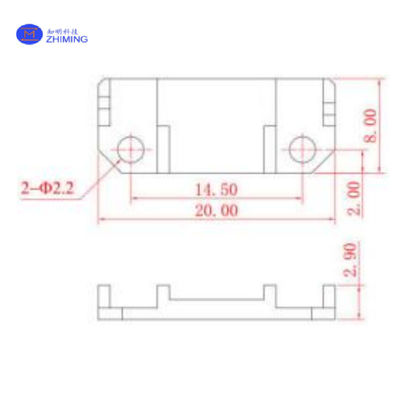

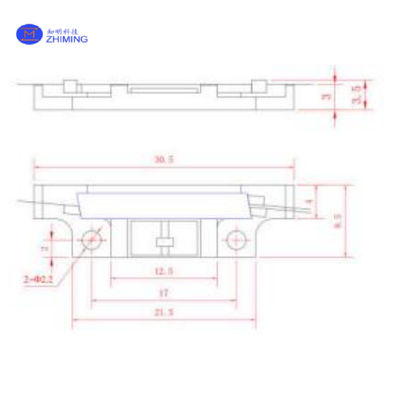

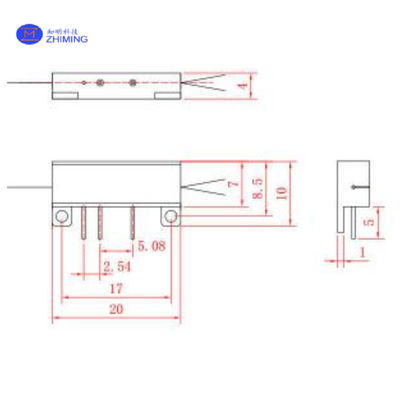

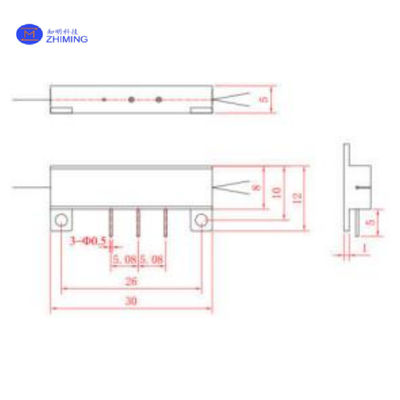

Gambar Mekanis
