SiC Tungku SiC Ingot Growth Furnace 4 inci 6 inci 8 inci PVT Lely TSSG LPE Metode Tingkat Pertumbuhan Tinggi
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | ZMSH |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 |
|---|---|
| Waktu pengiriman: | 6-8 ngengat |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 5set/bulan |
|
Informasi Detail |
|||
| Heating Method: | Graphite Resistance Heating | Input Power: | Three-phase, five-wire AC 380V ± 10% 50Hz~60Hz |
|---|---|---|---|
| Suhu Pemanasan Maks: | 2300 ° C. | Rated Heating Power: | 80kW |
| Heater Power Range: | 35kW ~ 40kW | Konsumsi energi per siklus: | 3500KW · H ~ 4500KW · H. |
| Crystal Growth Cycle: | 5D ~ 7D | Main Machine Size: | 2150mm x 1600mm x 2850mm (Length x Width x Height) |
| Menyoroti: | 8 inci SiC Ingot Growth Furnace,6 inci SiC Ingot Growth Furnace,4 inci SiC Ingot Growth Furnace |
||
Deskripsi Produk
SiC tungku SiC Ingot Growth Furnace, 4 inci 6 inci 8 inci, PVT Lely TSSG metode LPE Tingkat Pertumbuhan Tinggi
SiC Ingot Growth Furnace's abstrak
Tungku Pertumbuhan SiC Ingot dirancang untuk pertumbuhan kristal silikon karbida yang efisien menggunakan pemanasan resistansi grafit.Ini bekerja dengan suhu pemanasan maksimum 2300 °C dan daya nominal 80kWTungku ini mendukung konsumsi energi antara 3500kW·h dan 4500kW·h per siklus, dengan siklus pertumbuhan kristal berkisar dari 5D sampai 7D. Ukuran tungku adalah 2150mm x 1600mm x 2850mm,dan memiliki aliran air pendingin 6m3/hTungku beroperasi dalam lingkungan vakum dengan argon dan nitrogen sebagai gas atmosfer, memastikan produksi ingot berkualitas tinggi.

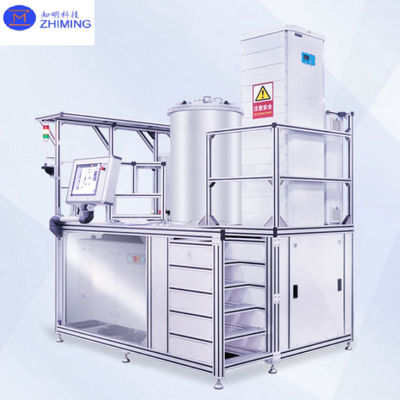

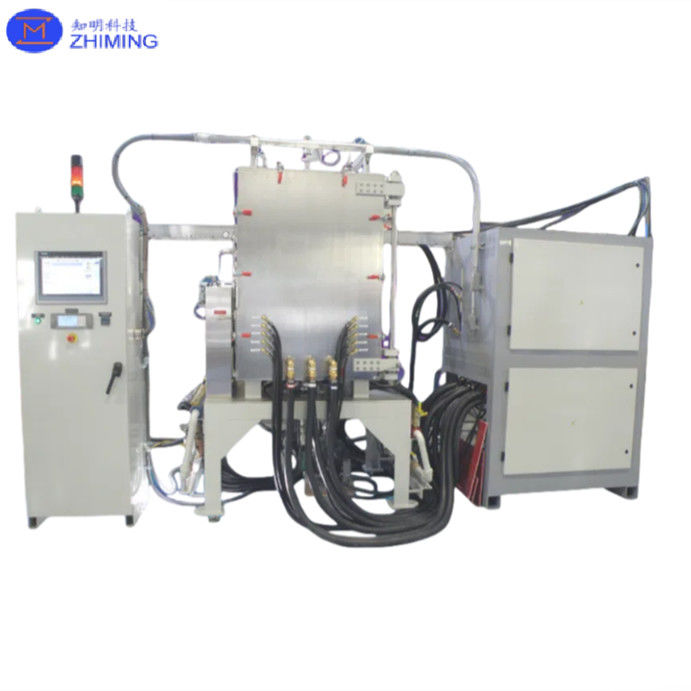

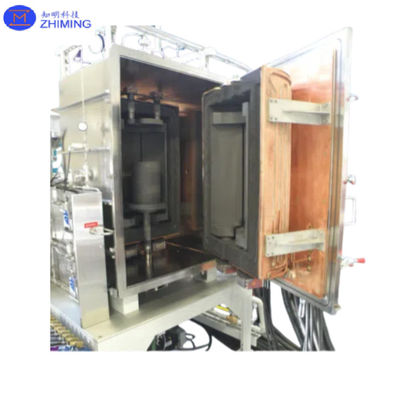

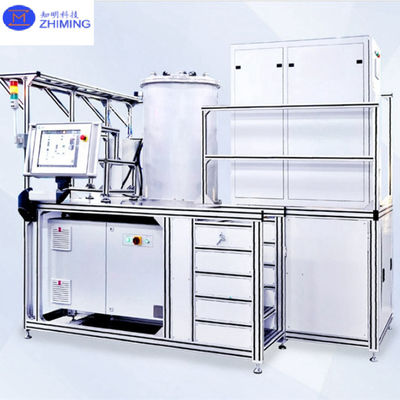

Foto SiC Ingot Growth Furnace
Jenis Kristal Khusus dari Tungku Pertumbuhan SiC Ingot kami
SiC memiliki lebih dari 250 struktur kristal, tetapi hanya tipe 4HC yang dapat digunakan untuk perangkat daya SiC.ZMSH telah berhasil membantu klien dalam menumbuhkan jenis kristal khusus ini beberapa kali menggunakan tungku sendiri.
Tungku Pertumbuhan SiC Ingot kami dirancang untuk pertumbuhan kristal silikon karbida (SiC) efisiensi tinggi, mampu memproses wafer SiC 4 inci, 6 inci, dan 8 inci.Menggunakan teknik canggih seperti PVT (Physical Vapor Transport), Lely, TSSG (Temperature Gradient Method), dan LPE (Liquid Phase Epitaxy), tungku kami mendukung tingkat pertumbuhan yang tinggi sambil memastikan kualitas kristal yang optimal.
Tungku ini dirancang untuk menumbuhkan berbagai struktur kristal SiC, termasuk 4H konduktif, 4H semi-isolasi, dan jenis kristal lainnya, seperti 6H, 2H, dan 3C.Struktur ini sangat penting untuk produksi perangkat daya SiC dan semikonduktor, yang sangat penting untuk aplikasi dalam elektronik daya, sistem hemat energi, dan perangkat tegangan tinggi.
Tungku SiC kami memastikan kontrol suhu yang tepat dan kondisi pertumbuhan kristal yang seragam, memungkinkan produksi ingot dan wafer SiC berkualitas tinggi untuk aplikasi semikonduktor canggih.
KitaSiC IngotKeuntungan Growth Furnace
1-Desain medan panas yang unik
- gradien suhu aksial dapat dikontrol, gradien suhu radial dapat diatur, dan profil suhu halus, menghasilkan antarmuka pertumbuhan kristal yang hampir datar,sehingga meningkatkan ketebalan penggunaan kristal.
- Mengurangi konsumsi bahan baku: medan panas internal didistribusikan secara merata, memastikan distribusi suhu yang lebih seragam dalam bahan baku,meningkatkan penggunaan bubuk secara signifikan dan mengurangi limbah.
- Tidak ada kopling yang kuat antara suhu aksial dan radial, memungkinkan kontrol presisi tinggi dari gradien suhu aksial dan radial.Ini adalah kunci untuk menyelesaikan tekanan kristal dan mengurangi kepadatan dislokasi kristal.
2- Keakuratan kontrol yang tinggi
SiC Ingot Growth Furnace dirancang khusus untuk menghasilkan kristal silikon karbida (SiC) berkualitas tinggi, yang sangat penting untuk aplikasi semikonduktor, termasuk elektronik daya,OptoelektronikaSiC adalah bahan penting dalam produksi komponen yang membutuhkan konduktivitas termal yang tinggi, efisiensi listrik, dan daya tahan.Tungku kami dilengkapi dengan sistem kontrol canggih untuk memastikan konsisten, kinerja optimal dan kualitas kristal.
Peralatan ini menawarkan presisi yang luar biasa, dengan akurasi catu daya 0,0005%, akurasi aliran gas ± 0,05 L/h, akurasi kontrol suhu ± 0,5 °C,dan akurasi kontrol tekanan ruang ± 10 PaParameter yang tepat ini menciptakan lingkungan pertumbuhan kristal yang stabil dan seragam, yang sangat penting untuk memproduksi batuan SiC dengan kemurnian tinggi dan wafer dengan cacat minimal.
Komponen utama sistem, seperti katup proporsional, pompa mekanik, ruang vakum, alat pengukur aliran gas, dan pompa molekuler, bekerja sama untuk memastikan kinerja yang dapat diandalkan.meningkatkan pemanfaatan bahanElemen-elemen ini berkontribusi pada kemampuan tungku untuk menghasilkan kristal SiC berkualitas tinggi yang memenuhi standar industri semikonduktor yang menuntut.
Teknologi ZMSH® mengintegrasikan kemajuan terbaru dalam proses pertumbuhan kristal, memastikan standar tertinggi produksi kristal SiC.Dengan permintaan yang terus meningkat untuk komponen berbasis SiC berkinerja tinggi, peralatan kami dirancang untuk mendukung industri seperti power electronics, energi terbarukan, dan pengembangan teknologi canggih,mendorong inovasi dalam solusi hemat energi dan aplikasi berkelanjutan.
3- Operasi otomatis
Tanggapan otomatisPemantauan sinyal, umpan balik sinyal
Alarm otomatisPeringatan keterlaluan batas, keamanan dinamis
Kontrol otomatisPemantauan real-time dan penyimpanan parameter produksi, akses jarak jauh, dan kontrol.
Prompt AktifSistem ahli, interaksi manusia-mesin
ZMSH's SiC Furnace dilengkapi dengan otomatisasi canggih untuk operasi yang efisien.respon otomatisdengan pemantauan sinyal dan umpan balik,Alarm otomatisuntuk kondisi over-limit, dankontrol otomatisuntuk pemantauan parameter real-time dengan akses jarak jauh.perintah aktifuntuk dukungan ahli dan interaksi manusia-mesin yang mulus.
Fitur-fitur ini mengurangi ketergantungan manusia, meningkatkan kontrol proses, dan memastikan produksi SiC ingot berkualitas tinggi, mendukung efisiensi manufaktur skala besar.
Lembar data SiC Ingot Growth Furnace kami
| 6 inci SIC oven | 8 inci SIC oven | ||
| Proyek | Parameter | Proyek | Parameter |
| Metode Pemanasan | Pemanasan Resistensi Grafit | Metode Pemanasan | Pemanasan Resistensi Grafit |
| Daya Masuk | Tiga fase, lima kabel AC 380V ± 10% 50Hz ~ 60Hz | Daya Masuk | Tiga fase, lima kabel AC 380V ± 10% 50Hz ~ 60Hz |
| Suhu pemanasan maksimum | 2300°C | Suhu pemanasan maksimum | 2300°C |
| Daya pemanasan nominal | 80kW | Daya pemanasan nominal | 80kW |
| Jangkauan daya pemanas | 35kW ~ 40kW | Jangkauan daya pemanas | 35kW ~ 40kW |
| Konsumsi Energi Per Siklus | 3500kW·h ~ 4500kW·h | Konsumsi Energi Per Siklus | 3500kW·h ~ 4500kW·h |
| Siklus Pertumbuhan Kristal | 5D ~ 7D | Siklus Pertumbuhan Kristal | 5D ~ 7D |
| Ukuran Mesin Utama | 2150mm x 1600mm x 2850mm (panjang x lebar x tinggi) | Ukuran Mesin Utama | 2150mm x 1600mm x 2850mm (panjang x lebar x tinggi) |
| Berat mesin utama | ≈ 2000kg | Berat mesin utama | ≈ 2000kg |
| Aliran Air Pendingin | 6m3/jam | Aliran Air Pendingin | 6m3/jam |
| Batas vakum tungku dingin | 5 × 10−4 Pa | Batas vakum tungku dingin | 5 × 10−4 Pa |
| Atmosfir Tungku | Argon (5N), nitrogen (5N) | Atmosfir Tungku | Argon (5N), nitrogen (5N) |
| Bahan baku | Partikel Karbida Silikon | Bahan baku | Partikel Karbida Silikon |
| Jenis Kristal Produk | 4H | Jenis Kristal Produk | 4H |
| Ketebalan Kristal Produk | 18mm ~ 30mm | Ketebalan Kristal Produk | ≥ 15mm |
| Diameter Efektif Kristal | ≥ 150mm | Diameter Efektif Kristal | ≥ 200mm |
Layanan kami
Solusi Satu-Stop yang Disesuaikan
Kami menyediakan solusi tungku silikon karbida (SiC) yang disesuaikan, termasuk teknologi PVT, Lely, dan TSSG / LPE, disesuaikan untuk memenuhi kebutuhan spesifik Anda.Kami memastikan sistem kami selaras dengan tujuan produksi Anda.
Pelatihan Klien
Kami menawarkan pelatihan yang komprehensif untuk memastikan tim Anda sepenuhnya memahami cara mengoperasikan dan memelihara tungku kami.
Pemasangan dan Pemasangan di Lokasi
Tim kami secara pribadi memasang dan mengoperasikan tungku SiC di lokasi Anda. Kami memastikan pengaturan yang lancar dan melakukan proses verifikasi menyeluruh untuk menjamin sistem beroperasi sepenuhnya.
Dukungan Pasca Penjualan
Kami menyediakan layanan purna jual yang responsif. Tim kami siap membantu dengan perbaikan di tempat dan pemecahan masalah untuk meminimalkan waktu henti dan menjaga peralatan Anda berjalan lancar.
Kami berdedikasi untuk menawarkan tungku berkualitas tinggi dan dukungan terus menerus untuk memastikan kesuksesan Anda dalam pertumbuhan kristal SiC.
