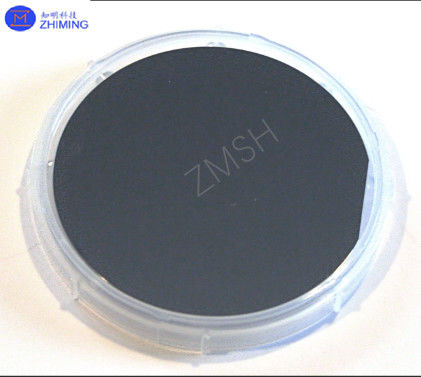

InAs Substrat 2inch 3inch 4inch 5inch 6inch Un/S/Zn Tipe N/P DSP/SSP yang dipoles
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | ZMSH |
| Nomor model: | Substrat Indium Arsenida (InAs). |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 25 |
|---|---|
| Harga: | undetermined |
| Kemasan rincian: | plastik berbusa＋karton |
| Waktu pengiriman: | 2-4 minggu |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 1000PCS/Minggu |
|
Informasi Detail |
|||
| Bahan: | Indium arsenida (InAs) | celah pita: | 0,354 eV (celah pita langsung pada 300 K) |
|---|---|---|---|
| Mobilitas elektron: | > 40.000 cm²/V·s (300 K), memungkinkan perangkat elektronik berkecepatan tinggi | Misa Efektif: | Massa efektif elektron: ~0,023 m₀ (massa elektron bebas) |
| konstanta kisi: | 6.058 Å, sangat cocok dengan material seperti GaSb dan InGaAs | Konduktivitas termal: | ~0,27 W/cm·K pada 300 K |
| Konsentrasi Pembawa Intrinsik: | ~1,5 × 10¹⁶ cm⁻³ pada 300 K | Indeks bias: | ~3,51 (pada panjang gelombang 10 µm) |
| Menyoroti: | 5 inci InAs Substrat,6 inci InAs Substrat,4 inci InAs Substrat |
||
Deskripsi Produk
InAs Substrat 2inch 3inch 4inch 5inch 6inch Un/S/Zn Tipe N/P DSP/SSP
Abstrak Substrat Indium Arsenide (InAs)
Substrat Indium Arsenide (InAs) sangat penting dalam pengembangan teknologi semikonduktor canggih, berkat kombinasi unik dari sifat listrik dan optik.Sebagai semikonduktor senyawa III-V, InAs sangat dihargai untuk bandgap sempit 0,36 eV pada suhu kamar, yang memungkinkan untuk beroperasi secara efektif di spektrum inframerah.Ini membuat InAs bahan ideal untuk fotodetektor inframerah, dimana sensitivitas tinggi terhadap radiasi inframerah diperlukan.membuatnya penting untuk elektronik berkecepatan tinggi seperti transistor dan sirkuit terpadu yang digunakan dalam sistem komunikasi dan aplikasi frekuensi tinggi.
Selain itu, InAs memainkan peran kunci dalam bidang teknologi kuantum yang sedang berkembang.yang sangat penting untuk pengembangan perangkat kuantum, termasuk qubit untuk komputasi kuantum dan sistem komunikasi kuantum. Kemampuan untuk mengintegrasikan InAs dengan bahan lain seperti InP dan GaAs semakin meningkatkan fleksibilitasnya,yang mengarah pada penciptaan heterostructure canggih untuk perangkat optoelektronik seperti dioda laser dan dioda memancarkan cahaya.
Sifat-sifat substrat InAs
1. Bandgap sempit
InAs memiliki bandgap langsung 0,354 eV pada suhu kamar, yang memposisinya sebagai bahan yang sangat baik untuk deteksi infrared gelombang panjang (LWIR).Bandgap sempitnya memungkinkan sensitivitas tinggi dalam mendeteksi foton energi rendah, penting untuk aplikasi dalam pencitraan termal dan spektroskopi.
2. Mobilitas Elektron Tinggi
Salah satu sifat yang menonjol dari InAs adalah mobilitas elektron yang luar biasa, melebihi 40.000 cm2/V•s pada suhu kamar.Mobilitas tinggi ini memfasilitasi pengembangan perangkat elektronik berkecepatan tinggi dan daya rendah, seperti transistor mobilitas elektron tinggi (HEMT) dan osilator terahertz.
3. Massa efektif rendah
Massa efektif elektron yang rendah dalam InAs menyebabkan mobilitas pembawa yang tinggi dan penyebaran yang berkurang, menjadikannya ideal untuk aplikasi frekuensi tinggi dan studi transportasi kuantum.
4. Perpaduan kisi yang sangat baik
Substrat InAs menunjukkan pencocokan kisi yang baik dengan bahan III-V lainnya seperti Gallium Antimonide (GaSb) dan Indium Gallium Arsenide (InGaAs).Kompatibilitas ini memungkinkan pembuatan heterostructures dan perangkat multi-junction, yang sangat penting untuk aplikasi optoelektronik canggih.
5Respon inframerah yang kuat.
Absorpsi dan emisi InAs yang kuat dalam spektrum inframerah membuatnya menjadi bahan optimal untuk perangkat fotonik seperti laser dan detektor yang beroperasi di wilayah spektrum 3-5 μm dan 8-12 μm.
| Properti | Deskripsi |
|---|---|
| Bandgap | 0.354 eV (bandgap langsung pada 300 K) |
| Mobilitas Elektron | > 40.000 cm2/V·s (300 K), memungkinkan perangkat elektronik berkecepatan tinggi |
| Massa Efektif | Massa efektif elektron: ~ 0,023 m0 (massa elektron bebas) |
| Konstan kisi | 6.058 Å, cocok dengan bahan seperti GaSb dan InGaAs |
| Konduktivitas Termal | ~ 0,27 W/cm·K pada 300 K |
| Konsentrasi pembawa intrinsik | ~1,5 × 1016 cm−3 pada 300 K |
| Indeks Refraksi | ~ 3,51 (pada panjang gelombang 10 μm) |
| Respon inframerah | Sensitif terhadap panjang gelombang dalam kisaran 3 ‰ 5 μm dan 8 ‰ 12 μm |
| Struktur Kristal | Zinc blend (muka berpusat kubik) |
| Sifat Mekanis | Rapuh dan membutuhkan penanganan yang hati-hati selama pengolahan |
| Koefisien Ekspansi Termal | ~4,6 × 10−6 /K pada 300 K |
| Titik Peleburan | ~942 °C |
Pembuatan substrat InAs
1. Pertumbuhan Kristal
Substrat InAs terutama diproduksi menggunakan teknik seperti metode Czochralski (CZ) dan metode Vertical Gradient Freeze (VGF).Metode ini memastikan kristal tunggal berkualitas tinggi dengan cacat minimal.
-
Metode Czochralski: Dalam proses ini, kristal benih dicelupkan ke dalam campuran indium dan arsenik yang cair.
-
Pembekuan gradien vertikal: Teknik ini melibatkan pembekuan bahan cair dalam gradien termal yang terkontrol, menghasilkan struktur kristal yang seragam dengan lebih sedikit dislokasi.

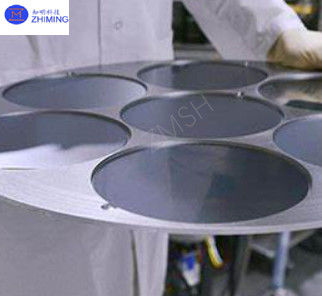

2. Pengolahan Wafer
Setelah kristal tumbuh, ia dipotong menjadi wafer dengan ketebalan yang diinginkan menggunakan alat pemotong presisi.penting untuk pembuatan perangkatPolishing kimia-mekanis (CMP) sering digunakan untuk menghilangkan ketidaksempurnaan permukaan dan meningkatkan rata.
3. Kontrol Kualitas
Teknik karakterisasi canggih, termasuk difraksi sinar-X (XRD), mikroskop kekuatan atom (AFM), dan pengukuran efek Hall digunakan untuk memastikan struktural, listrik,dan kualitas optik substrat.
Aplikasi Substrat InAs
1Detektor inframerah.
InAs substrat banyak digunakan dalam fotodetektor inframerah, terutama untuk pencitraan termal dan pemantauan lingkungan.Kemampuan mereka untuk mendeteksi cahaya inframerah panjang gelombang membuat mereka sangat diperlukan untuk aplikasi pertahanan, astronomi, dan inspeksi industri.
2. Perangkat Kuantum
InAs adalah bahan yang disukai untuk perangkat kuantum karena massa efektifnya yang rendah dan mobilitas elektron yang tinggi.dan sirkuit fotonik canggih.
3. Elektronik Berkecepatan Tinggi
Mobilitas elektron tinggi dari InAs memungkinkan pengembangan transistor berkecepatan tinggi, termasuk HEMT dan transistor bipolar heterojunction (HBT).Perangkat ini sangat penting untuk aplikasi dalam komunikasi nirkabel, sistem radar, dan amplifier frekuensi tinggi.
4. Optoelektronika
InAs substrat digunakan dalam pembuatan laser inframerah dan dioda memancarkan cahaya (LED).
5Terahertz Technologies
Sifat-sifat InAs® membuatnya cocok untuk sumber dan detektor radiasi terahertz.
Pertanyaan dan Jawaban
T: Apa keuntungan dari InAs Substrates?
A:1Sensitivitas Tinggi: Perangkat berbasis InAs menunjukkan sensitivitas yang sangat baik terhadap cahaya inframerah, menjadikannya ideal untuk kondisi cahaya rendah.
2.Versatilitas: Substrat InAs dapat diintegrasikan dengan berbagai bahan III-V, memungkinkan desain perangkat serbaguna dan berkinerja tinggi.
3Skalabilitas: Kemajuan dalam teknik pertumbuhan kristal telah memungkinkan untuk menghasilkan wafer InAs berdiameter besar, memenuhi tuntutan pembuatan semikonduktor modern.
beberapa produk serupa dengan substrat Indium Arsenide (InAs)
1. Substrat Gallium Arsenide (GaAs)
- Sifat Utama: Bandgap langsung (1,42 eV), mobilitas elektron yang tinggi (~ 8,500 cm2/V·s), dan konduktivitas termal yang sangat baik (~ 0,55 W/cm·K).
- Aplikasi: Banyak digunakan dalam elektronik frekuensi tinggi, sel surya, dan optoelektronika, seperti LED dan dioda laser.
- Keuntungan: Proses manufaktur yang mapan, membuatnya hemat biaya untuk banyak aplikasi.
2. Substrat Indium Phosphide (InP)
- Sifat Utama: Bandgap langsung (1,34 eV), mobilitas elektron yang tinggi (~ 5,400 cm2/V·s), dan pencocokan kisi yang sangat baik dengan InGaAs.
- Aplikasi: Penting untuk perangkat fotonik berkecepatan tinggi, sistem komunikasi optik, dan laser kaskade kuantum.
- Keuntungan: Konduktivitas termal tinggi dan kesesuaian untuk aplikasi bertenaga tinggi.
