Substrat tembaga single crystal Cu wafer 5x5x0.5/lmm 10x10x0.5/1mm 20x20x0.5/1mm a=3.607A
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | ZMSH |
Syarat-syarat pembayaran & pengiriman:
| Waktu pengiriman: | 2-4 minggu |
|---|---|
| Syarat-syarat pembayaran: | T/T |
|
Informasi Detail |
|||
| Bahan: | Cu | Kemurnian: | 99,999% (5N) |
|---|---|---|---|
| Struktur kristal: | Kubik, Fm-3m | Konstanta sel satuan: | a = 3,614 A |
| Titik leleh (ºC): | 1.084,62 | Kepadatan (g/cm3): | 8.96 |
| Kekerasan: | 3 Mohs, 343-369 Vickers | pemolesan permukaan: | Satu sisi dipoles adalah standar, Sisi ganda dipoles berdasarkan permintaan |
| Orientasi kristal: | (100), (110), (111), +/- 0,5 derajat | Kekasaran permukaan, Ra:: | ~10nm |
| Menyoroti: | 20x20x0.5/1mm Substrat tembaga,Substrat tembaga Single Crystal Cu Wafer |
||
Deskripsi Produk
Substrat tembaga kristal tunggal Cu wafer 5x5x0.5/lmm 10x10x0.5/1mm 20x20x0.5/1mm a=3.607A
Substrat tembaga abstrak
Substrat dan wafer tembaga kami terbuat dari tembaga dengan kemurnian tinggi (99,99%) dengan struktur kristal tunggal, menawarkan konduktivitas listrik dan termal yang sangat baik.Wafer ini tersedia dalam orientasi kubik <100>Dengan dimensi 5×5×0,5 mm, 10×10×1 mm, dan 20×20×1 mm,Substrat tembaga kami dapat disesuaikan untuk memenuhi berbagai kebutuhan teknisParameter kisi untuk wafer kristal tunggal ini adalah 3.607 Å, memastikan integritas struktural yang tepat untuk pembuatan perangkat canggih.Opsi permukaan termasuk satu sisi dipoles (SSP) dan dua sisi dipoles (DSP) akhir, memberikan fleksibilitas untuk berbagai proses manufaktur.
Wafer tembaga ini sangat cocok untuk mikroelektronika, manajemen termal, dan teknologi interkoneksi karena konduktivitas superior dan orientasi yang dapat disesuaikan.Apakah untuk komponen skala kecil atau sistem yang lebih besar, substrat tembaga kami memberikan daya tahan dan kinerja yang dibutuhkan untuk aplikasi teknologi mutakhir.

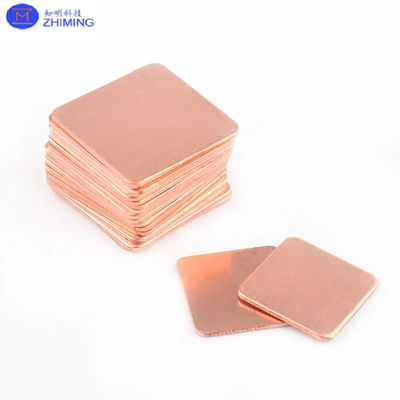

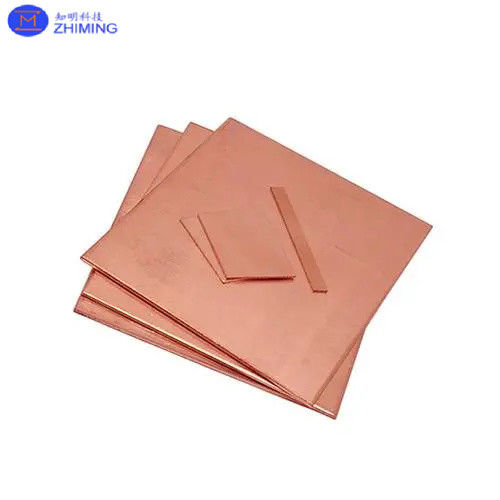

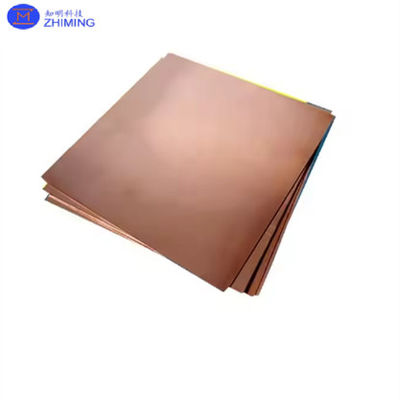

Foto substrat tembaga
sifat substrat tembaga
Substrat tembaga sangat dihargai karena konduktivitas listrik dan termalnya yang sangat baik, yang menjadikannya bahan ideal untuk digunakan dalam industri elektronik dan semikonduktor.Dengan tingkat kemurnian 990,99%, substrat ini memiliki najis minimal, memastikan kinerja tinggi dan keandalan dalam aplikasi sensitif.meningkatkan umur dan efisiensi merekaSifat konduktif intrinsik tembaga memungkinkan transfer energi yang lebih cepat dan lebih efisien, yang sangat penting untuk sirkuit, microchip, dan komponen elektronik berkecepatan tinggi lainnya.
Struktur kristal tunggal substrat ini, tersedia dalam orientasi <100>, <110>, dan <111>, memberikan keseragaman dan stabilitas mekanis.Keakuratan kristal ini memastikan substrat dapat mendukung pembuatan sangat rinciKonstan kisi 3,607 Å juga berkontribusi pada konsistensi struktural ini, menawarkan platform yang ideal untuk pembuatan perangkat canggih.
Selain itu, substrat tembaga tersedia dalam finish dipoles sisi tunggal (SSP) dan dipoles sisi ganda (DSP), menawarkan fleksibilitas tergantung pada persyaratan pembuatan.Permukaan halus substrat yang dipoles mengurangi penyebaran dan meningkatkan adhesi selama pembuatan perangkat mikroelektronik.
Dengan kemampuan mereka untuk menahan beban termal yang tinggi dan menawarkan konduktivitas yang superior, substrat tembaga banyak digunakan dalam aplikasi seperti manajemen termal, interkoneksi elektronik,dan perangkat daya berkinerja tinggi.
| Parameter utama substrat kristal tunggal tembaga | |
| Bahan | Cu |
| CAS# | 7440-50-8 |
| Kemurnian | 990,999% (5N) |
| Struktur kristal | Kubik, Fm-3m |
| Konstanta sel satuan | a = 3,614 A |
| Titik leleh (oC) | 1,084.62 |
| Densitas (g/cm)3) | 8.96 |
| Kekerasan | 3 Mohs, 343-369 Vickers |
| Ekspansi termal (x 10- 6K-1) | 16.5 |
| Konduktivitas termal (W m)-1K-1) | 401 |
| Ukuran | 5 mm x 5 mm x 1 mm tebal, 10 mm x 10 mm x 0,5 mm tebal |
| ukuran lain tersedia atas permintaan | |
| Pengelasan permukaan | Sisi tunggal dipoles adalah standar, sisi ganda dipoles atas permintaan |
| Kristal orientasi | (100), (110), (111), +/- 0,5 derajat |
| Keruwetan permukaan, Ra: | ~10nm |
| Paket | disegel di kelas 100 kantong bersih dikemas di kelas 1000 kamar bersih |
aplikasi substrat tembaga
Substrat tembaga banyak digunakan di berbagai industri karena konduktivitas listrik, konduktivitas panas, dan kekuatan mekanik yang sangat baik.Berikut adalah aplikasi utama substrat tembaga:
1.Elektronik dan Semikonduktor
- Papan sirkuit cetak (PCB):Tembaga biasanya digunakan dalam PCB untuk koneksi listrik karena konduktivitasnya yang tinggi. Substrat tembaga memungkinkan transmisi sinyal listrik yang efisien antara komponen elektronik.
- Perangkat bertenaga tinggi:Substrat tembaga sangat penting dalam elektronik daya dan sirkuit terintegrasi, di mana manajemen termal yang efektif sangat penting.mencegah overheating dan meningkatkan umur peralatan.
- Pencahayaan LED:Substrat tembaga digunakan dalam paket LED bertenaga tinggi karena mereka secara efisien mengelola panas tinggi yang dihasilkan, yang sangat penting untuk menjaga kecerahan dan memperpanjang umur operasi LED.
2.Pengelolaan Termal
- Heat Sinks dan Cooling Module:Substrat tembaga digunakan dalam heat sinks untuk mendinginkan perangkat elektronik seperti CPU dan GPU. Konduktivitas termal tembaga yang tinggi memungkinkan panas terhambat dengan cepat,meningkatkan kinerja dan keandalan perangkat.
- Modul Daya:Dalam semikonduktor daya seperti MOSFET dan IGBT, substrat tembaga berfungsi sebagai bahan dasar untuk menghilangkan panas yang dihasilkan selama operasi berkinerja tinggi.
3.Energi Terbarukan
- Sel fotovoltaik (matahari):Substrat tembaga digunakan dalam sel surya film tipis karena memberikan konduksi listrik yang sangat baik sambil menghilangkan panas yang dihasilkan oleh modul surya secara efisien, meningkatkan efisiensi energi.
- Sel bahan bakar:Substrat tembaga digunakan dalam sel bahan bakar oksida padat (SOFC) karena kemampuan mereka untuk menangani suhu tinggi dan berkontribusi pada efisiensi energi keseluruhan sistem sel bahan bakar.
4.Telekomunikasi
- Perangkat RF/Microwave:Substrat tembaga banyak digunakan dalam kemasan komponen RF dan gelombang mikro frekuensi tinggi, di mana kinerja listrik dan manajemen termal sangat penting.
- Jaringan 5G dan Wireless:Pada era teknologi 5G, substrat tembaga digunakan dalam antena dan perangkat komunikasi untuk integritas sinyal dan disipasi panas yang efektif dalam aplikasi frekuensi tinggi.
5.Otomotif dan Aerospace
- Kendaraan listrik (EV):Substrat tembaga sangat penting dalam sistem manajemen baterai kendaraan listrik, memastikan pengiriman daya yang efisien dan manajemen panas dalam modul daya.
- Elektronika aerospace:Dalam aplikasi aerospace, substrat tembaga digunakan dalam avionika dan sensor karena daya tahan, kinerja termal yang tinggi, dan ketahanan terhadap kondisi ekstrem.
6.Perangkat Medis
- Peralatan pencitraan medis:Substrat tembaga digunakan dalam perangkat medis berkinerja tinggi seperti MRI dan CT scanner, di mana disipasi panas dan konduktivitas listrik sangat penting untuk operasi yang andal.
- Peralatan Medis Pakai:Substrat tembaga berperan dalam meminimalkan sirkuit elektronik dalam perangkat medis portabel dan portabel sambil mempertahankan efisiensi dan kinerja termalnya.
7.Aplikasi pada Suhu Tinggi
- Transistor dan Dioda Daya:Substrat tembaga sering digunakan dalam lingkungan suhu tinggi, seperti dalam elektronik tenaga,di mana kemampuan mereka untuk melakukan panas dari komponen kritis meningkatkan keandalan sistem tenaga.
Sifat termal dan listrik tembaga yang luar biasa membuatnya sangat diperlukan dalam aplikasi yang membutuhkan transfer energi yang efisien dan manajemen panas yang efektif.Karakteristik ini mendorong penggunaannya yang luas dalam teknologi modern dan sistem kinerja tinggi.
Pertanyaan dan Jawaban
Apa itu bahan tembaga?
tembaga (Cu), unsur kimia,logam kemerahan, sangat lentur dari Grup 11 (Ib) dari tabel periodik yang merupakan konduktor listrik dan panas yang luar biasa baikTembaga ditemukan dalam keadaan logam bebas di alam.
