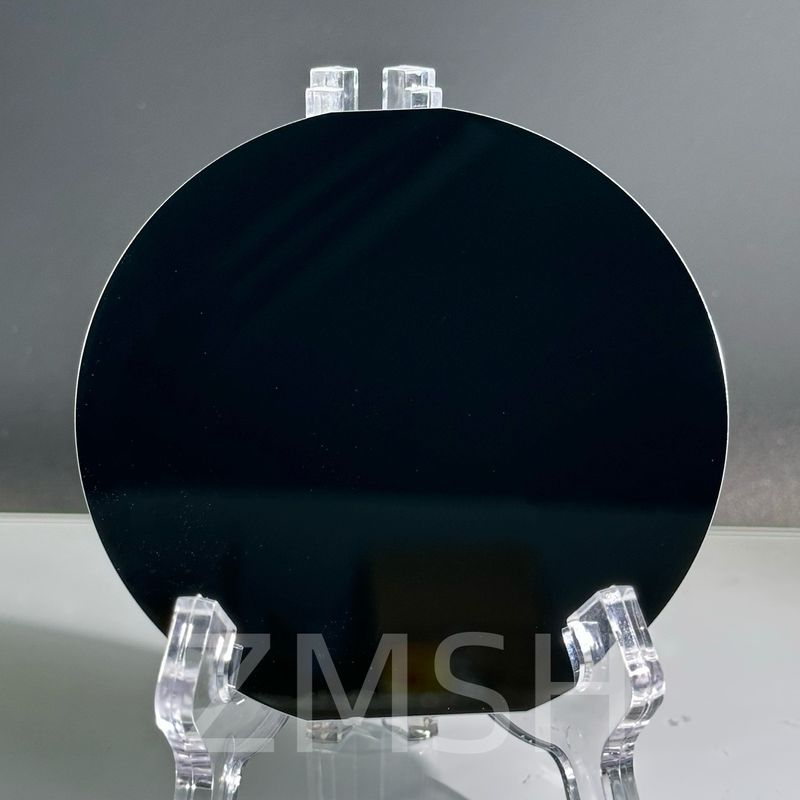

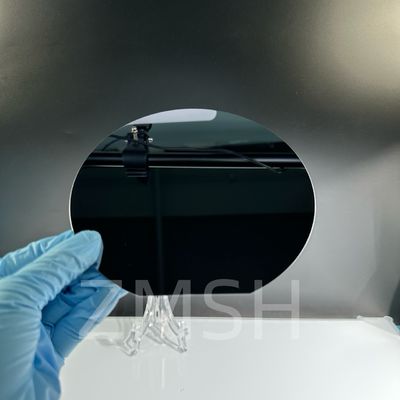

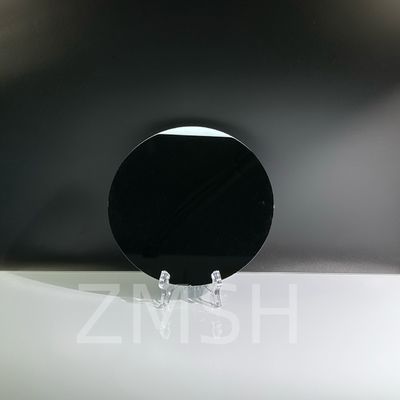

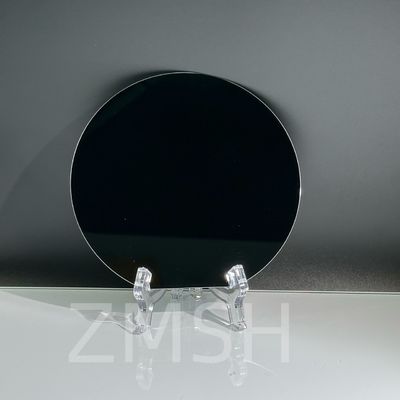

SOI Wafer Silicon-on Insulator Wafer 4 inci 5 inci 6 inci 8 inci 100 111 P Tipe N Tipe

SOI Wafer Silicon-on Insulator Wafer 4inch 5inch 6inch 8inch (100) (111) P Tipe N Tipe

Deskripsi SOI Wafer:

SOI wafer mengacu pada lapisan tipis silikon kristal tunggal yang dilapisi pada isolator yang terbuat dari silikon dioksida atau kaca (oleh karena itu nama "silikon pada lapisan isolasi",sering disebut sebagai SOI untuk disingkat)Transistor yang dibangun pada lapisan tipis SOI dapat beroperasi lebih cepat dan mengkonsumsi lebih sedikit daya daripada yang dibangun pada chip silikon sederhana.teknologi silikon-on-isolator (SOI) adalah pembuatan perangkat semikonduktor silikon dalam silikon berlapis-lapisan, untuk mengurangi kapasitansi parasit dalam perangkat, sehingga meningkatkan kinerja.Perangkat berbasis SOI berbeda dari perangkat silikon konvensional yang dibangun karena simpang silikon berada di atas isolasi listrik, biasanya silikon dioksida atau safir (jenis perangkat ini disebut silikon pada safir, atau SOS).dengan safir yang digunakan untuk frekuensi radio (RF) berkinerja tinggi dan aplikasi sensitif radiasi, dan silikon dioksida untuk mengurangi efek saluran pendek pada perangkat mikroelektronik lainnya.

Karakter SOI Wafer:

• Kapasitas parasit yang lebih rendah karena isolasi dari silikon massal, yang meningkatkan konsumsi daya pada kinerja yang cocok
• Ketahanan untuk mengunci karena isolasi lengkap dari struktur n- dan p-well
• Kinerja yang lebih tinggi pada VDD setara. Dapat bekerja pada VDD rendah [1]
• Pengurangan ketergantungan suhu karena tidak ada doping
• Hasil yang lebih baik karena kepadatan tinggi, pemanfaatan wafer yang lebih baik
• Mengurangi masalah antena
• Tidak ada tubuh atau sumur keran yang diperlukan
• Arus kebocoran yang lebih rendah karena isolasi sehingga efisiensi daya yang lebih tinggi
• Secara inheren radiasi keras (tahan terhadap kesalahan lunak), mengurangi kebutuhan redundansi

Struktur produk wafer SOI:

Struktur wafer SOI:

Aplikasi dari SOI Wafer:

Solusi SoL yang disesuaikan kami digunakan di bidang berikut:

• Sensor tekanan canggih
• Akselerometer
• Gyroscope
• Microfluidics/sensor aliran
• RF MEMS
• MEMS/MEMS optik
• Optoelektronika
• Pengukuran cerdas
• IC analog canggih
• Mikrofon
• Jam tangan mewah

Pasar akhir:

• Telekomunikasi
• Medis
• Otomotif
• Konsumen
• Instrumen

Gambar aplikasi SOI Wafer:

Kemasan dan Pengiriman:

FAQ:

1T: Berapa konstanta dielektrik silikon pada isolasi?
A: Konstan dielektrik untuk bahan silikon yang biasa digunakan adalah: SiO2 - konstanta dielektrik = 3.9. Silikon nitrida (SiNx) - konstanta dielektrik = 7.5Silikon murni (Si) - konstanta dielektrik = 11.7

2.P: Apa keuntungan dari wafer SOI?
A: Wafer SOI memiliki ketahanan terhadap radiasi yang lebih besar, sehingga mereka kurang rentan terhadap kesalahan lunak.Keuntungan tambahan dari wafer SOI termasuk ketergantungan yang berkurang pada suhu dan lebih sedikit masalah antena.
