Informasi Detail |
|||
| Cavity mode Tolerance: | Within ± 3% | Cavity mode Uniformity: | <= 1% |
|---|---|---|---|
| Doping level tolerance: | Within ± 30% | Doping level Uniformity: | <= 10% |
| Keseragaman panjang gelombang PL: | Std. Dev lebih baik dari 2nm @inner 140mm | Keseragaman ketebalan: | Lebih baik dari ±3% @dalam 140mm |
| Mole fraction x tolerance: | Within ±0.03 | Mole fraction x Uniformity: | <= 0.03 |
| Menyoroti: | 350um VCSEL N-GaAs substrat,Substrat 350um N-GaAs,Substrat N-GaAs 6 inci |
||
Deskripsi Produk
Substrat N-GaAs ketebalan 6 inci 350um untuk penggunaan VCSEL OptiWave VCSEL epiWafer
Abstrak substrat VCSEL epiWafer N-GaAs
PeraturanEpiWafer VCSEL pada substrat N-GaAsdirancang untuk aplikasi optik berkinerja tinggi, terutama untukGigabit Ethernetdankomunikasi data digital linkDibangun pada wafer 6 inci, ia memilikiarray laser seragam tinggidan mendukung panjang gelombang optik pusat dari850 nmdan940 nm. Struktur ini tersedia dalam keduaterkurung oksidaatauVCSEL implan protonWafer ini dioptimalkan untuk aplikasi yang membutuhkanketergantungan rendah pada karakteristik listrik dan optik atas suhu, membuatnya ideal untuk digunakan dalamtikus laser,komunikasi optik, dan lingkungan sensitif suhu lainnya.
Struktur substrat VCSEL epiWafer N-GaAs

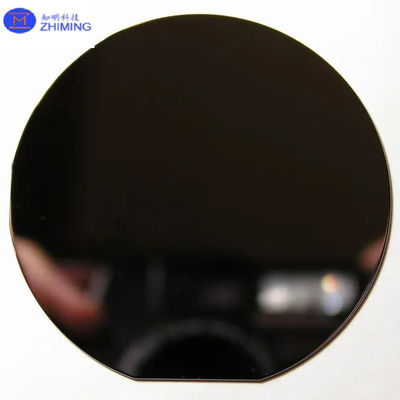

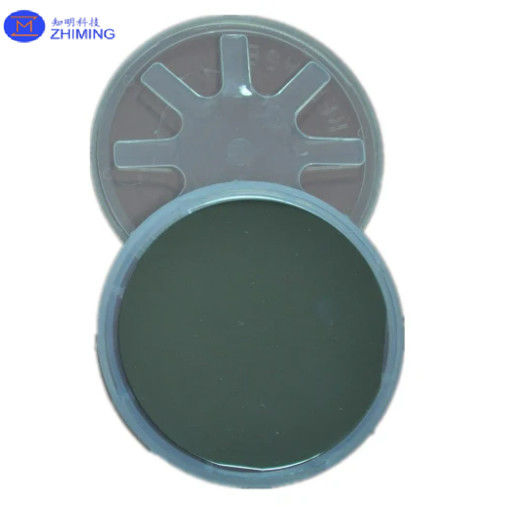

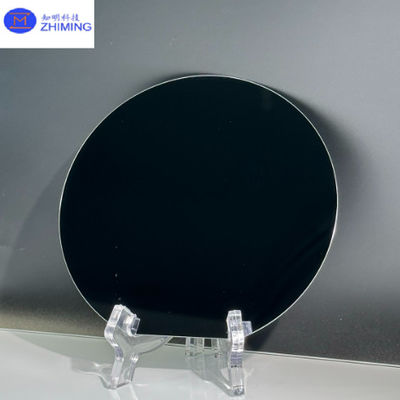

Foto substrat N-GaAs dari VCSEL epiWafer
Lembar data substrat VCSEL epiWafer N-GaAsZMSH VCSEL Epiwafer.pdf
Sifat substrat VCSEL epiWafer N-GaAs
PeraturanEpiWafer VCSEL pada substrat N-GaAsmemiliki beberapa sifat kunci yang membuatnya cocok untuk aplikasi optik berkinerja tinggi:
Substrat N-GaAs:
- Memberikan yang sangat baikKonduktivitas listrikdan berfungsi sebagai dasar yang stabil untuk pertumbuhan epitaxial struktur VCSEL.
- Tawarankepadatan cacat yang rendah, yang sangat penting untuk kinerja tinggi dan operasi perangkat yang dapat diandalkan.
Kesesuaian panjang gelombang:
- Dukungan850 nmdan940 nmpanjang gelombang optik pusat, membuatnya ideal untuk aplikasi dikomunikasi optikdanPenginderaan 3D.
Array Laser Seragam Tinggi:
- Memastikan kinerja yang konsisten di seluruh wafer, penting untuk perangkat berbasis array dipusat datadanjaringan serat optik.
Implan yang terikat dengan oksida atau proton:
- Tersedia diterkurung oksidaatauimplan protonStruktur VCSEL, menawarkan fleksibilitas dalam desain untuk mengoptimalkan kinerja untuk aplikasi tertentu.
Stabilitas termal:
- Dirancang untuk pameranketergantungan rendah pada karakteristik listrik dan optik pada rentang suhu yang luas, memastikan operasi yang stabil di lingkungan yang sensitif terhadap suhu.
Kekuatan dan Kecepatan Tinggi:
- Struktur wafer mendukungTransmisi data berkecepatan tinggidanoperasi bertenaga tinggi, membuatnya cocok untukGigabit Ethernet,komunikasi data, danLIDARsistem.
Skalabilitas:
- Format wafer 6 inci memungkinkan untukproduksi yang hemat biaya, mendukung manufaktur skala besar dan integrasi ke dalam berbagai sistem optik.
Sifat-sifat ini membuat VCSEL epiWafer pada substrat N-GaAs ideal untuk aplikasi yang membutuhkan efisiensi tinggi, stabilitas suhu, dan kinerja yang dapat diandalkan.
