GaP Wafer 2 inci N Tipe Undoped S Doped 100 DSP SSP CZ Kemurnian Tinggi 5N 99,999%
Detail produk:
| Place of Origin: | China |
| Nama merek: | ZMSH |
Syarat-syarat pembayaran & pengiriman:
| Waktu pengiriman: | 2-4 minggu |
|---|---|
| Syarat-syarat pembayaran: | T/T |
|
Informasi Detail |
|||
| Berat Molekul (g/mol): | 100.697 | Warna/Penampilan: | Padatan oranye pucat |
|---|---|---|---|
| Kemurnian: | ≥99,999%, 5N | Titik Leleh (°C): | 1.457 orang |
| Celah Pita (eV)ent: | 2.24 | Mobilitas Elektron (cm2/(V·s)): | 300 |
| Kerentanan Magnetik (χ) (cgs): | -13,8×10−6 | Konduktivitas Termal (W/(cm·K)): | 0.752 |
| Menyoroti: | Wafer GaP tipe N,2 inci GaP Wafer,Wafer GaP kemurnian tinggi |
||
Deskripsi Produk
GaP Wafer 2 inci N Tipe Undoped S Doped 100 DSP SSP CZ Kemurnian Tinggi 5N 99,999%
Deskripsi Wafer GaP:
Dalam semikonduktor, gallium phosphide adalah semikonduktor senyawa tipe III-V yang memiliki wafersgap gallium phosphide (gap) band tidak langsung yang luas.Struktur kristal senyawa ini sama dengan silikonKonstan kisi-kisi adalah 0,545 nm dan mobilitas elektron dan lubang masing-masing sekitar 100 dan 75 cm2/V-s. Bahan ini tidak berbau dan tidak larut dalam air.Ini telah digunakan dalam pembuatan banyak perangkat elektronik, termasuk CMOS dan RF/V/A switch.
Bahan substrat utama untuk LED adalah gallium phosphide, dan transparan terhadap cahaya merah, kuning, dan oranye.Dioda ini transparan terhadap sebagian besar cahaya, sehingga penggunaannya dalam komponen elektronik tergantung pada seberapa terang mereka memancarkan cahaya. Namun, ada masalah yang terkait dengan bahan ini.tidak memancarkan cahaya yang cukup untuk berguna sebagai sumber pencahayaan.
Karakter GaP Wafer:
1Bandgap: GaP memiliki bandgap langsung sekitar 2,26 eV pada suhu kamar.
2Sifat optik: Wafer GaP menunjukkan sifat optik yang sangat baik, seperti transparansi tinggi dalam spektrum yang terlihat.Transparansi ini menguntungkan untuk perangkat optoelektronik yang beroperasi dalam rentang cahaya tampak.
3Sifat-sifat listrik: GaP memiliki sifat listrik yang baik, termasuk mobilitas elektron yang tinggi dan arus gelap yang rendah,yang membuatnya cocok untuk perangkat elektronik berkecepatan tinggi dan perangkat optoelektronik bersuara rendah.
4Sifat termal: Wafer GaP memiliki konduktivitas termal yang relatif baik, membantu dalam disipasi panas dari perangkat elektronik.Properti ini penting untuk menjaga kinerja perangkat dan keandalan.
5Struktur Kristal: GaP memiliki struktur kristal sengblende, yang mempengaruhi sifat elektronik dan optiknya.Struktur kristal juga mempengaruhi proses pertumbuhan dan pembuatan perangkat berbasis GaP.
6. Doping: Wafer GaP dapat didop dengan berbagai kotoran untuk memodifikasi konduktivitas listrik dan sifat optik mereka.Kontrol dopant ini penting untuk menyesuaikan perangkat GaP untuk aplikasi tertentu.
7Kompatibilitas dengan senyawa III-V: GaP kompatibel dengan semikonduktor senyawa III-V lainnya,memungkinkan pertumbuhan heterostructures dan integrasi bahan yang berbeda untuk menciptakan perangkat canggih.
Bentuk Wafer GaP:
| Struktur Kristal | Kubik. a = 5.4505?/FONT> | |
| Metode Pertumbuhan | CZ (LEC) | |
| Kepadatan | 4.13 g/cm3 | |
| Titik Peleburan | 1480 oC | |
| Ekspansi Termal | 5.3 x10-6 / oC | |
| Dopan | S doped | tidak didop |
| sumbu pertumbuhan kristal | <111> atau <100> | <100> atau <111> |
| Jenis Konduktor | N | N |
| Konsentrasi pembawa | 2 ~ 8 x1017 /cm3 | 4 ~ 6 x1016 /cm3 |
| Resistivitas | ~ 0,03 W-cm | ~ 0,3 W-cm |
| EPD | < 3x105 | < 3x105 |

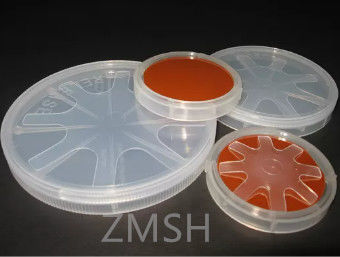

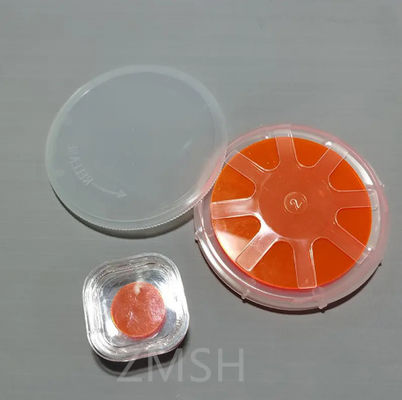

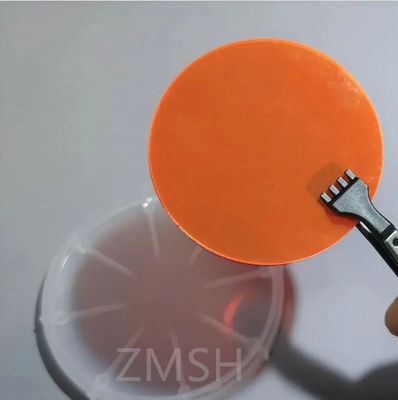

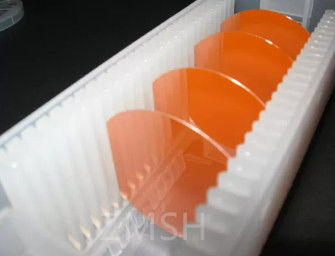

Foto fisik GaP Wafer:
Aplikasi GaP Wafer:
1. Dioda Pembuatan Cahaya (LED):
Wafer GaP umumnya digunakan dalam pembuatan LED untuk berbagai aplikasi pencahayaan, termasuk lampu indikator, tampilan, dan pencahayaan otomotif.
2Dioda laser:
Wafer GaP digunakan dalam produksi dioda laser untuk aplikasi seperti penyimpanan data optik, telekomunikasi, dan perangkat medis.
3. Detektor fotodetektor:
Wafer GaP digunakan dalam fotodetektor untuk aplikasi sensing cahaya, termasuk komunikasi optik, sistem pencitraan, dan pemantauan lingkungan.
4Sel surya:
Wafer GaP digunakan dalam pengembangan sel surya efisiensi tinggi, terutama dalam struktur sel surya multijunction untuk aplikasi ruang angkasa dan fotovoltaik konsentrator terestrial.
5Perangkat Optoelektronik:
Wafer GaP merupakan bagian integral dari berbagai perangkat optoelektronik, seperti sirkuit terpadu fotonik, sensor optik, dan modulator optoelektronik.
6Elektronik Berkecepatan Tinggi:
Wafer GaP digunakan dalam perangkat elektronik berkecepatan tinggi, termasuk transistor frekuensi tinggi, sirkuit terintegrasi microwave, dan amplifier daya RF.
7Laser Semikonduktor:
Wafer GaP digunakan dalam pembuatan laser semikonduktor yang digunakan dalam aplikasi seperti komunikasi optik, pemindai barcode, dan peralatan medis.
8- Fotonik:
Wafer GaP memainkan peran penting dalam aplikasi fotonik, termasuk pembimbing gelombang, saklar optik, dan kristal fotonik untuk memanipulasi cahaya pada skala nano.
9Teknologi sensor:
Wafer GaP digunakan dalam pengembangan sensor untuk berbagai aplikasi, seperti sensing gas, pemantauan lingkungan, dan diagnostik biomedis.
10Perangkat Heterojunction:
Wafer GaP diintegrasikan dengan semikonduktor senyawa III-V lainnya untuk menciptakan perangkat heterojunction, memungkinkan fungsionalitas canggih dalam sistem elektronik dan optoelektronik.
Gambar Aplikasi Wafer GaP:
FAQ:
1T: Untuk apa digunakan gallium phosphide?
A: Gallium phosphide telah digunakan dalam pembuatan dioda pemancar cahaya merah, oranye, dan hijau (LED) dengan kecerahan rendah hingga menengah sejak tahun 1960-an.Hal ini digunakan sendiri atau bersama dengan gallium arsenide
