2 inci 3 inci 4 inci LNOI LiNbO3 Wafer Lithium Niobate Lapisan Film Tipis Pada Substrat Silikon

Deskripsi Produk

2 inci 3 inci 4 inci LNOI LiNbO3 Wafer Lithium Niobate Lapisan Film Tipis Pada Substrat Silikon

Proses persiapan wafer LNOI ditunjukkan di bawah ini, termasuk lima langkah berikut:

(1) Implantasi Ion:Mesin implantasi ion digunakan untuk menggerakkan ion He berenergi tinggi dari permukaan atas kristal lithium niobate.Ketika ion He dengan energi spesifik memasuki kristal, mereka akan terhalang oleh atom dan elektron dalam kristal LN dan secara bertahap melambat dan tetap pada posisi kedalaman tertentu, menghancurkan struktur kristal di dekat posisi ini dan membelah kristal LN menjadi A atas dan bawah / B lapisan.Dan zona A akan menjadi lapisan tipis yang kita perlukan untuk membuat LNOI.

(2) Persiapan Substrat:Untuk membuat wafer lithium niobate film tipis, tentunya tidak mungkin meninggalkan ratusan film tipis LN nm dalam keadaan tersuspensi.Diperlukan bahan pendukung yang mendasarinya.Dalam wafer SOI umum, substratnya adalah lapisan wafer silikon dengan ketebalan lebih dari 500um, dan kemudian lapisan dielektrik SiO2 disiapkan di permukaan.Akhirnya, film tipis silikon monokristalin terikat pada permukaan atas untuk membentuk wafer SOI.Adapun wafer LNOI, Si dan LN adalah substrat yang umum digunakan, dan kemudian lapisan dielektrik SiO2 disiapkan dengan oksigen termal atau proses deposisi PECVD.Jika permukaan lapisan dielektrik tidak rata, proses CMP penggilingan mekanis kimia diperlukan untuk membuat permukaan atas halus dan halus, yang nyaman untuk proses pengikatan selanjutnya.

(3) Ikatan Film:Menggunakan perangkat ikatan wafer, kristal LN yang ditanamkan ion dibalik 180 derajat dan diikat ke substrat.Untuk produksi tingkat wafer, permukaan ikatan dari kedua substrat dan LN dihaluskan, biasanya dengan ikatan langsung tanpa memerlukan bahan pengikat perantara.Untuk penelitian ilmiah, BCB (benzocyclobutene) juga dapat digunakan sebagai bahan pengikat lapisan perantara untuk mencapai ikatan Die to Die.Mode ikatan BCB memiliki persyaratan rendah pada kehalusan permukaan ikatan, yang sangat cocok untuk percobaan penelitian ilmiah.Namun, BCBS tidak memiliki stabilitas jangka panjang, sehingga pengikatan BCB biasanya tidak digunakan dalam produksi wafer

(4) Anil dan Pengupasan:Setelah dua permukaan kristal diikat dan diekstrusi, diperlukan proses anil dan pengupasan suhu tinggi.Setelah permukaan kedua kristal dipasang, pertama-tama ia mempertahankan waktu tertentu pada suhu tertentu untuk memperkuat gaya ikatan antarmuka, dan membuat gelembung lapisan ion yang disuntikkan, sehingga film A dan B secara bertahap dipisahkan.Terakhir, peralatan mekanis digunakan untuk mengupas kedua film, dan kemudian secara bertahap menurunkan suhu ke suhu kamar untuk menyelesaikan seluruh proses anil dan pengupasan.

(5) Perataan CMP:Setelah anil, permukaan wafer LNOI menjadi kasar dan tidak rata.Perataan CMP lebih lanjut diperlukan untuk membuat film pada permukaan wafer rata dan mengurangi kekasaran permukaan.

Spesifikasi Karakteristik

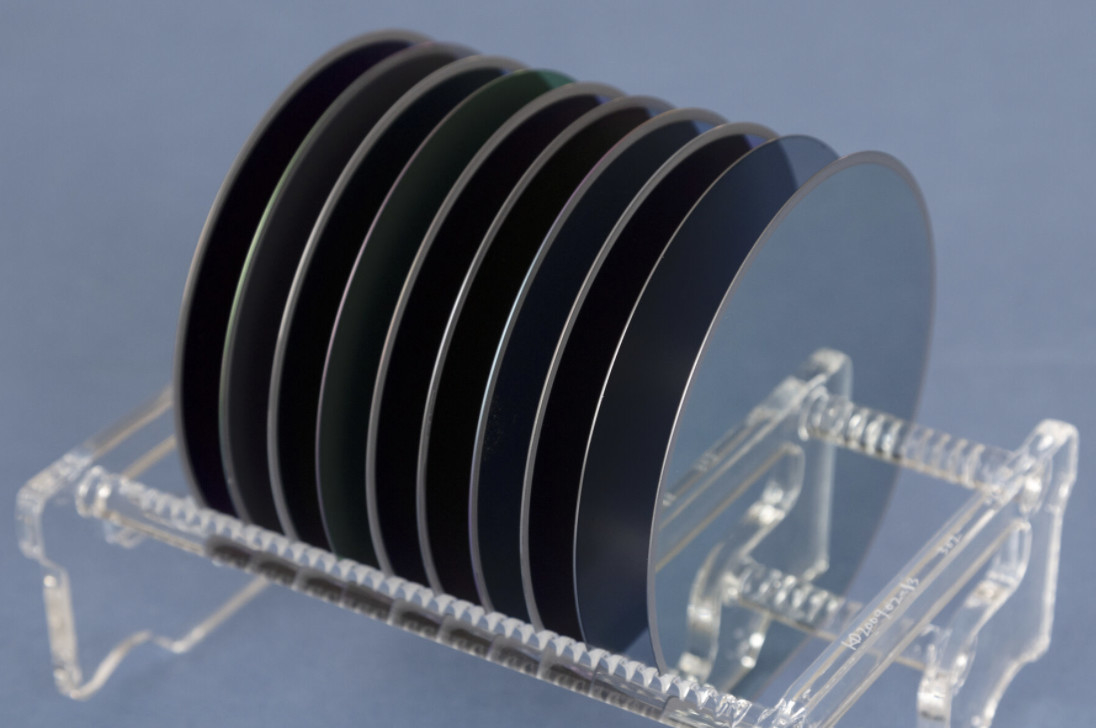

Tampilan Lapisan Film Tipis Wafer Lithium Niobate Pada Substrat Silikon

​

FAQ –
T: Apa yang dapat Anda berikan logistik dan biaya?
(1) Kami menerima DHL, Fedex, TNT, UPS, EMS, SF dan lain-lain.
(2) Jika Anda memiliki nomor ekspres sendiri, itu bagus.
Jika tidak, kami dapat membantu Anda mengirimkannya.Barang = USD25.0 (berat pertama) + USD12.0/kg
T: Bagaimana cara membayar?
T/T, Paypal, West Union, MoneyGram, Pembayaran yang aman dan Jaminan Perdagangan di Alibaba dan lain-lain.
T: Apa MOQ itu?
(1) Untuk persediaan, MOQ adalah 5pcs.
(2) Untuk produk yang disesuaikan, MOQ adalah 5pcs-20pcs.
Itu tergantung pada kuantitas dan teknik
T: Apakah Anda memiliki laporan inspeksi untuk material?
Kami dapat menyediakan laporan detail untuk produk kami.

Pengemasan – Logistik
kami memperhatikan setiap detail paket, pembersihan, anti-statis, dan perawatan kejut.Menurut jumlah dan bentuk produk,
kami akan mengambil proses pengemasan yang berbeda!
