Substrat Semikonduktor Monokristal Kristal Tunggal Substrat Indium Arsenide InAs
Detail produk:
| Tempat asal: | CINA |
| Nama merek: | zmkj |
| Nomor model: | Indium arsenida (InAs) |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 3 BUAH |
|---|---|
| Harga: | by case |
| Kemasan rincian: | paket wafer tunggal di ruang pembersih kelas 1000 |
| Waktu pengiriman: | 2-4 minggu |
| Syarat-syarat pembayaran: | T/T, Serikat Barat |
| Menyediakan kemampuan: | 500 pcs |
|
Informasi Detail |
|||
| Bahan: | Indium arsenide (InAs) Kristal monokristalin | metode pertumbuhan: | vFG |
|---|---|---|---|
| Ukuran: | 2-4INCI | Ketebalan: | 300-800um |
| Aplikasi: | Bahan semikonduktor celah pita langsung III-V | Permukaan: | ssp/dsp |
| Paket: | kotak wafer tunggal | ||
| Menyoroti: | Substrat Semikonduktor Monocrystal,Wafer Indium Phosphide Kristal Tunggal,Substrat InAs Semikonduktor |
||
Deskripsi Produk
2-4 inci Gallium antimonide GaSb Substrat Single Crystal Monocrystal untuk Semikonduktor
Indium arsenide InAs Substrat Single Crystal Monocrystal Semikonduktor substrat
Single Crystal Semiconductor Substrate Indium Arsenide InAs wafer
Aplikasi
Substrat semikonduktor kristal tunggal Indium Arsenide (InAs) adalah bahan dengan sifat unik, yang banyak digunakan di bidang elektronik dan optoelektronik.
1.Detektor Inframerah Berkinerja Tinggi
Karena bandgapnya yang sempit, substrat InAs sangat ideal untuk pembuatan detektor inframerah berkinerja tinggi, terutama di rentang inframerah pertengahan dan panjang gelombang.Detektor ini sangat penting dalam aplikasi seperti penglihatan malam, pencitraan termal, dan pemantauan lingkungan.
2.Teknologi Quantum Dot
InAs digunakan dalam pembuatan titik kuantum, yang penting untuk mengembangkan perangkat optoelektronik canggih seperti laser titik kuantum, sistem komputasi kuantum, dan sel surya efisiensi tinggi.Mobilitas elektronnya yang unggul dan efek penahanan kuantum membuatnya menjadi kandidat utama untuk perangkat semikonduktor generasi berikutnya.
3.Elektronik Berkecepatan Tinggi
InAs substrat menawarkan mobilitas elektron yang sangat baik, membuat mereka cocok untuk elektronik kecepatan tinggi,seperti transistor frekuensi tinggi (HEMT) dan sirkuit terpadu berkecepatan tinggi yang digunakan dalam telekomunikasi dan sistem radar.
4.Perangkat Optoelektronik
InAs adalah bahan populer untuk pembuatan perangkat optoelektronik, seperti laser dan fotodetektor, karena bandgap langsung dan mobilitas elektron yang tinggi.Perangkat ini sangat penting untuk aplikasi dalam komunikasi serat optik, pencitraan medis, dan spektroskopi.
5.Perangkat termoelektrik
Sifat termoelektrik InAs yang unggul membuatnya menjadi kandidat yang menjanjikan untuk generator termoelektrik dan pendingin,yang digunakan untuk mengubah gradien suhu menjadi energi listrik dan untuk aplikasi pendinginan dalam elektronik.
Singkatnya, substrat InAs memainkan peran penting dalam teknologi canggih mulai dari deteksi inframerah hingga komputasi kuantum dan elektronik berkecepatan tinggi.membuat mereka sangat diperlukan dalam aplikasi semikonduktor dan optoelektronik modern.
InAs substrat
| Nama produk | Kristal indium arsenida (InAs) |
| Spesifikasi Produk | Metode pertumbuhan: CZ Orientasinya kristal: <100> Jenis konduktif: N-type Jenis doping: tidak doping Konsentrasi pembawa: 2 ~ 5E16 / cm 3 |
| Paket standar | 1000 kamar bersih, 100 kantong bersih atau kotak tunggal |
Pertumbuhan | LEC |
Diameter | 2/2 inci |
Ketebalan | 500-625 um |
Orientasi | < 100> / < 111> / < 110> atau lainnya |
Di luar Orientasi | 2° sampai 10° |
Permukaan | SSP/DSP |
Opsi Flat | EJ atau SEMI. |
TTV | <= 10 um |
EPD | <= 15000 cm-2 |
Kelas | Kelas Epi dipoles / kelas mekanik |
Paket | Paket |
Dopant yang tersedia | S / Zn / Undoped |
Jenis konduktivitas | N / P |
Konsentrasi | 1E17 - 5E18 cm-3 |
Mobilitas | 100 ~ 25000 cm2 / v.s |
InAsSb/In-AsPSb, InNAsSb dan bahan heterojunction lainnya dapat ditanam pada kristal tunggal InAs sebagai substrat,dan perangkat pemancar cahaya inframerah dengan panjang gelombang 2 sampai 14 μm dapat diproduksiBahan struktur superlattice AlGaSb juga dapat ditanam secara epitaksial dengan menggunakan substrat kristal tunggal InAs.Perangkat inframerah ini memiliki prospek aplikasi yang baik di bidang pemantauan gasSelain itu, kristal tunggal InAs memiliki mobilitas elektron yang tinggi dan merupakan bahan ideal untuk membuat perangkat Hall.
Fitur:
1Kristal ini dibudidayakan dengan teknologi tarik lurus (LEC) yang disegel cair, dengan teknologi yang matang dan kinerja listrik yang stabil.
2, menggunakan instrumen arah sinar-X untuk orientasi yang tepat, penyimpangan orientasi kristal hanya ± 0,5 °
3, wafer dipoles dengan teknologi polishing mekanik kimia (CMP), kekasaran permukaan < 0,5nm
4, untuk mencapai persyaratan "kotak terbuka siap digunakan"
5, sesuai dengan kebutuhan pengguna, spesifikasi khusus pengolahan produk
| kristal | Obat | jenis | | mobilitas ((cm2/V.s) | MPD ((cm-2) | Ukuran | |
| InAs | Un-dope | N | 5*1016 | 32*104 | < 5*104 | Φ2′′×0,5mm | |
| InAs | Sn | N | (5-20) *1017 | > 2000 | < 5*104 | Φ2′′×0,5mm | |
| InAs | Zn | P | (1-20) *1017 | 100 sampai 300 | < 5*104 | Φ2′′×0,5mm | |
| InAs | S | N | (1-10) * 1017 | > 2000 | < 5*104 | Φ2′′×0,5mm | |
| Ukuran (mm) | Dia50.8x0.5mm,10×10×0.5mm,10×5×0.5mm dapat disesuaikan | ||||||
| ra | Keruwetan permukaan ((Ra):<=5A | ||||||
| bahasa Polandia | satu atau dua sisi dipoles | ||||||

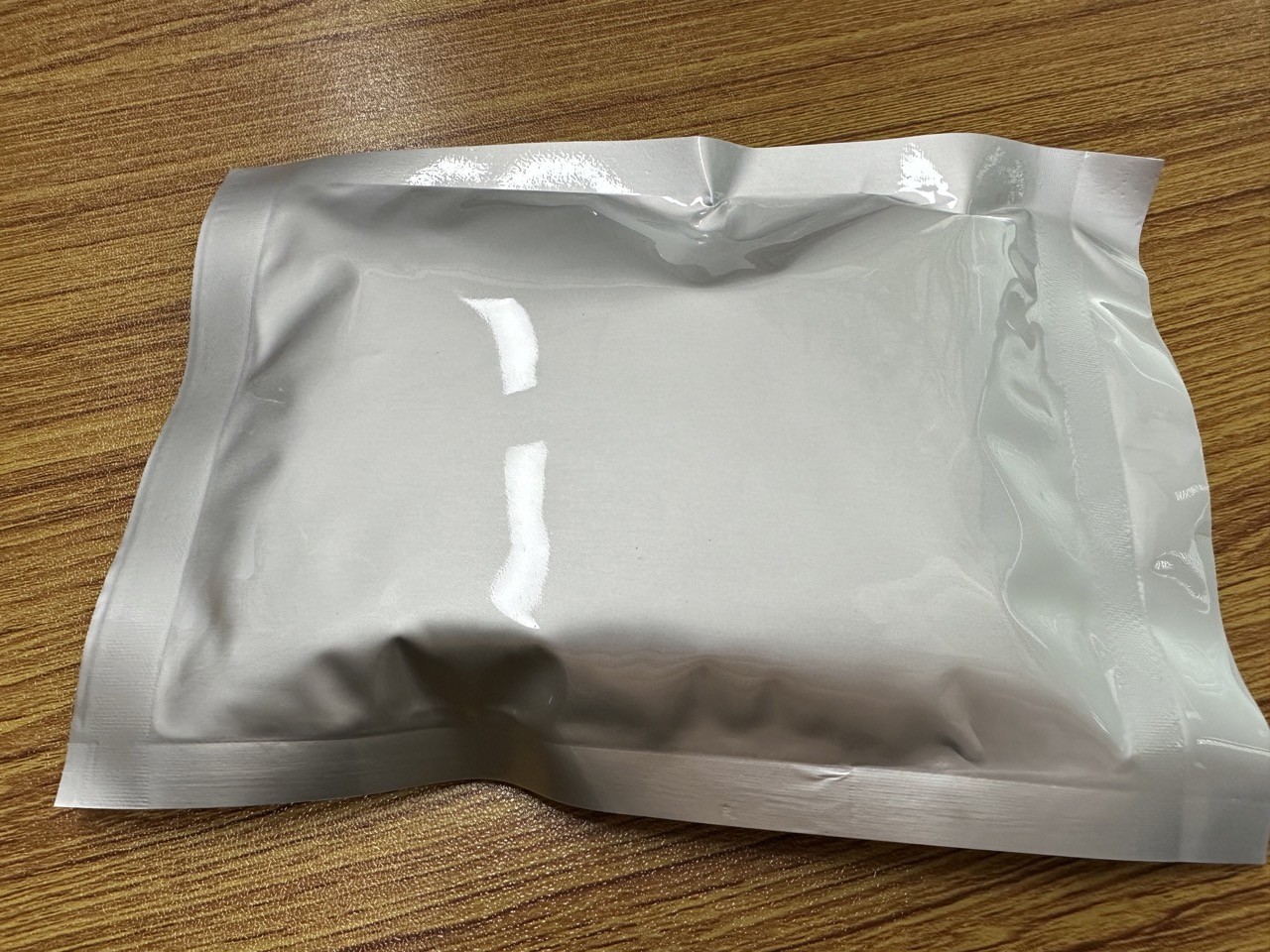

| Paket | 100 kelas pembersih kantong plastik di 1000 kamar pembersih | ||||||
---FAQ
T: Apakah Anda perusahaan dagang atau produsen?
A: zmkj adalah perusahaan perdagangan tapi memiliki produsen safir
sebagai pemasok wafer bahan semikonduktor untuk berbagai aplikasi.
T: Berapa lama waktu pengiriman Anda?
A: Umumnya 5-10 hari jika barang ada di stok. atau 15-20 hari jika barang tidak
Ada dalam stok, tergantung kuantitasnya.
