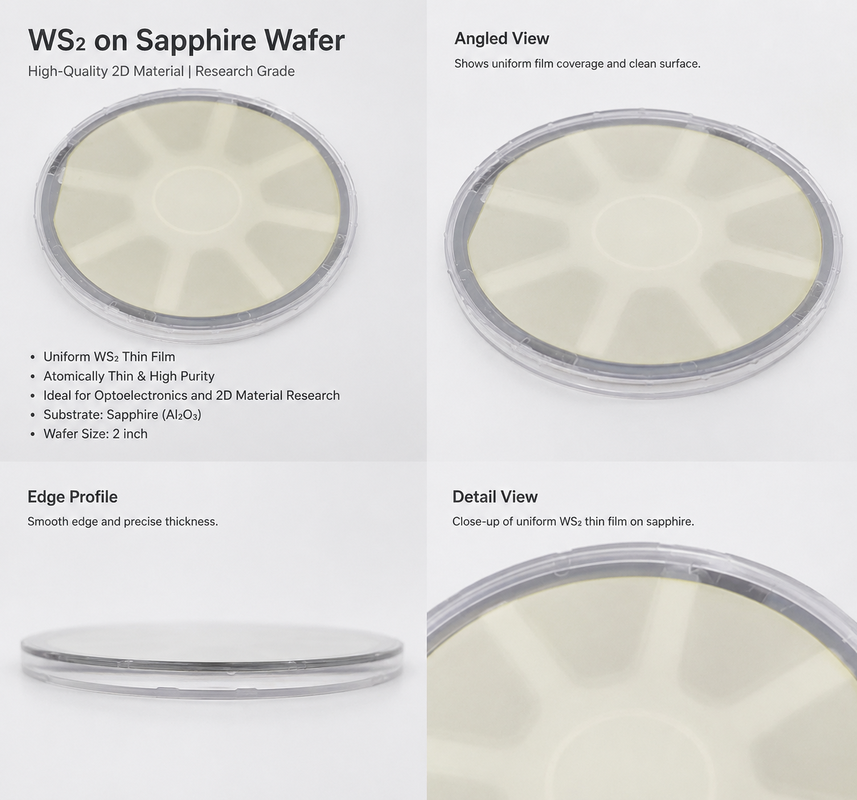

WS2 pada Sapphire Wafer 2D Semikonduktor Tungsten Disulfide Film pada Sapphire Substrat

WS₂ di Wafer Safir | Pemasok Film TMD Semikonduktor 2D Berkualitas Tinggi

Ikhtisar Produk

WS₂ pada Sapphire Wafer adalah bahan semikonduktor dua dimensi berkualitas tinggi yang terdiri dari film tungsten disulfida yang ditanam pada substrat safir. WS₂, juga dikenal sebagai tungsten disulfida, termasuk dalam keluarga dichalcogenides logam transisi, biasa disebut sebagai bahan TMD. Karena struktur berlapisnya yang unik, respons optik, dan sifat semikonduktornya, WS₂ telah menjadi salah satu kandidat material paling menarik untuk nanoelektronik, optoelektronik, sensor, dan penelitian semikonduktor tingkat lanjut generasi berikutnya.

Ketika teknologi semikonduktor terus bergerak menuju node teknologi yang lebih kecil, sistem material konvensional berbasis silikon menghadapi tantangan yang semakin besar, terutama ketika saluran transistor menjadi lebih sempit dan transportasi pembawa sangat dipengaruhi oleh cacat permukaan. Berdasarkan tren perkembangan ini, material semikonduktor baru diperlukan untuk mendukung inovasi perangkat di masa depan. Bahan semikonduktor dua dimensi seperti WS₂ dianggap sebagai kandidat yang menjanjikan untuk penelitian pasca-silikon, terutama pada perangkat logika tingkat lanjut, chip AI, perangkat keras neuromorfik, memori berkecepatan tinggi, komunikasi nirkabel, biosensor, sensor gas, dan fotodetektor.

WS₂ kami pada wafer safir dirancang untuk laboratorium penelitian, universitas, lembaga semikonduktor, perusahaan optoelektronik, dan tim pengembangan material tingkat lanjut. Produk ini dilengkapi film WS₂ multilapis, kerataan permukaan yang sangat baik, respons fotoluminesensi yang kuat, dan kualitas kristal terverifikasi melalui metode karakterisasi tingkat lanjut termasuk AFM, Raman, PL, pemetaan PL, GIXRD, TEM, dan GI-WAXS.

Mengapa WS₂ di Safir?

Safir banyak digunakan sebagai bahan substrat karena kekuatan mekaniknya yang sangat baik, stabilitas termal, ketahanan kimia, dan transparansi optik. Jika dikombinasikan dengan WS₂, safir menyediakan platform yang stabil dan andal untuk pertumbuhan material 2D, pengujian optik, fabrikasi perangkat, dan penelitian semikonduktor.

WS₂ pada safir sangat cocok untuk aplikasi yang memerlukan keseragaman film berkualitas tinggi, sifat substrat yang stabil, dan respons optik yang kuat. Dibandingkan dengan serpihan 2D yang ditransfer secara acak, film WS₂ tingkat wafer pada safir memberikan konsistensi yang lebih baik dan lebih cocok untuk penelitian sistematis, karakterisasi skala wafer, dan pengembangan proses perangkat.

Tabel Spesifikasi Produk

Jenis Produk yang Tersedia

Fitur Produk Utama

Keunggulan Produk

WS₂ kami pada wafer safir dikembangkan untuk pelanggan yang membutuhkan lebih dari sekadar sampel bahan 2D dasar. Produk ini cocok untuk pengguna yang membutuhkan kualitas film yang seragam, data karakterisasi yang andal, dan kinerja material tingkat wafer yang stabil.

Dibandingkan dengan serpihan kecil yang terkelupas, WS₂ pada wafer safir menyediakan platform material dengan area yang lebih luas untuk penelitian sistematis. Ini membantu peneliti mengurangi variasi sampel-ke-sampel dan mendukung eksperimen perangkat yang lebih konsisten. Struktur film kontinu multilapis juga membuatnya cocok untuk pengujian optik, analisis struktur, dan pengembangan proses.

Sinyal fotoluminesensi yang kuat dan FWHM yang sempit menunjukkan kualitas optik yang tinggi. Morfologi permukaan halus yang dikonfirmasi oleh AFM menjadikan material tersebut cocok untuk penelitian skala nano. Karakterisasi GIXRD dan GI-WAXS semakin mendukung kualitas kristal dan keandalan struktural film WS₂.

Ringkasan Karakterisasi

Penerapan WS₂ pada Sapphire Wafer

WS₂ pada safir cocok untuk berbagai penelitian lanjutan dan aplikasi terkait semikonduktor. Ini sangat berharga di bidang yang memerlukan sifat semikonduktor dua dimensi, respons optik yang kuat, dan keseragaman material tingkat wafer.

Deskripsi Aplikasi Terperinci

1. Penelitian Semikonduktor 2D

WS₂ adalah salah satu bahan TMD terpenting untuk penelitian semikonduktor generasi berikutnya. Struktur berlapis dan karakteristik semikonduktor menjadikannya bahan yang menarik untuk mempelajari transportasi pembawa, efek permukaan, perilaku optik, dan kinerja perangkat skala nano. WS₂ pada wafer safir menyediakan platform yang stabil untuk universitas dan laboratorium yang mengerjakan material 2D dan teknologi semikonduktor masa depan.

2. Penelitian IC Logika dan Chip AI

Karena penskalaan silikon tradisional menghadapi keterbatasan fisik, material baru sedang dieksplorasi untuk pengembangan chip IC dan AI logika di masa depan. WS₂ dianggap sebagai bahan semikonduktor 2D yang menjanjikan untuk penelitian saluran ultra-tipis, struktur perangkat canggih, dan sirkuit terintegrasi masa depan. WS₂ pada wafer safir dapat digunakan sebagai platform material untuk penelitian tahap awal, pembuatan prototipe perangkat, dan karakterisasi.

3. Perangkat Keras Neuromorfik

Komputasi neuromorfik memerlukan material dan struktur perangkat baru yang dapat mendukung fungsi komputasi yang terinspirasi dari otak. Semikonduktor dua dimensi seperti WS₂ sedang dipelajari potensinya dalam arsitektur perangkat yang sedang berkembang. WS₂ pada wafer safir dapat mendukung penelitian mekanisme elektronik dan optoelektronik baru untuk perangkat keras neuromorfik.

4. Fotodetektor dan Perangkat Optoelektronik

WS₂ memiliki respons optik yang kuat, sehingga cocok untuk penelitian fotodetektor dan perangkat optoelektronik. Sinyal PL yang kuat dari film WS₂ kami menunjukkan kualitas optik yang baik, yang penting untuk deteksi cahaya, penginderaan optik, dan studi konversi fotolistrik. Safir juga memberikan transparansi dan stabilitas optik yang baik, menjadikannya substrat yang sangat baik untuk aplikasi optoelektronik.

5. Sensor

Karena rasio permukaan terhadap volume material dua dimensi yang tinggi, WS₂ cocok untuk penelitian sensor, termasuk bio-sensor dan sensor gas. Permukaan WS₂ dapat berinteraksi dengan molekul eksternal, sehingga berguna untuk penelitian terkait deteksi. WS₂ pada wafer safir menyediakan platform substrat yang stabil dan seragam untuk pengembangan sensor.

6. Elektronik Fleksibel

Meskipun safir adalah substrat yang kaku, WS₂ sebagai material 2D dipelajari secara luas di bidang elektronik fleksibel. WS₂ pada safir dapat digunakan sebagai platform penelitian untuk pertumbuhan material, karakterisasi, dan pengembangan proses transfer sebelum diintegrasikan ke dalam struktur perangkat yang fleksibelS.
