Ringkasan Produk

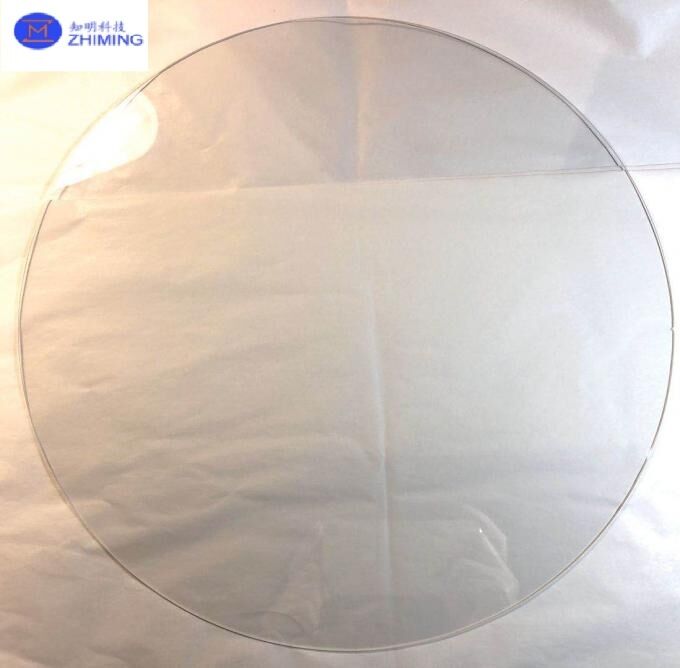

Wafer safir 12 inci adalah substrat safir kristal tunggal dengan diameter sangat besar yang diproduksi untuk aplikasi semikonduktor dan optoelektronik canggih.Dibandingkan dengan wafer safir tradisional 2 ′′ 6 inci, wafer safir 12 inci secara signifikan meningkatkan efisiensi produksi, pemanfaatan bahan, dan keseragaman perangkat, membuat mereka pilihan yang ideal untuk generasi berikutnya LED, elektronik daya,dan teknologi kemasan canggih.

Wafer safir 12 inci kami diproduksi dari kristal tunggal Al2O3 dengan kemurnian tinggi yang ditanam dengan metode pertumbuhan kristal canggih, diikuti dengan pemotongan presisi, lapping, polishing,dan inspeksi kualitas yang ketatWafer ini memiliki permukaan datar yang sangat baik, kepadatan cacat yang rendah, dan stabilitas optik dan mekanis yang tinggi, memenuhi persyaratan ketat pembuatan perangkat area besar.

Karakteristik Bahan

Safir (aluminium oksida kristal tunggal, Al2O3) terkenal karena sifat fisik dan kimia yang luar biasa.Wafer safir 12 inci mewarisi semua keuntungan dari bahan safir sementara memberikan luas permukaan yang lebih besar.

Karakteristik material utama meliputi:

• Kekerasan yang sangat tinggi dan ketahanan haus

• Stabilitas termal yang sangat baik dan titik leleh yang tinggi

• Ketahanan kimia yang lebih baik terhadap asam dan alkali

• Transparansi optik tinggi dari panjang gelombang UV ke IR

• Sifat isolasi listrik yang sangat baik

Karakteristik ini membuat wafer safir 12 inci cocok untuk lingkungan pengolahan yang keras dan proses manufaktur semikonduktor suhu tinggi.

Proses Produksi

Produksi wafer safir 12 inci membutuhkan pertumbuhan kristal canggih dan teknologi pemrosesan ultra-presisi.

1. Pertumbuhan Kristal Tunggal
   Kristal safir kemurnian tinggi dibudidayakan menggunakan metode canggih seperti KY atau teknologi pertumbuhan kristal berdiameter besar lainnya, memastikan orientasi kristal yang seragam dan tekanan internal yang rendah.

2. Membentuk dan Memotong Kristal
   Log safir dibentuk dengan tepat dan dipotong menjadi wafer 12 inci menggunakan peralatan pemotongan presisi tinggi untuk meminimalkan kerusakan di bawah permukaan.

3. Pengelap dan Pulih
   Proses lapping multi-langkah dan polishing mekanik kimia (CMP) diterapkan untuk mencapai kekasaran permukaan yang sangat baik, kelarutan, dan keseragaman ketebalan.

4. Pembersihan dan Pemeriksaan
   Setiap wafer safir 12 inci menjalani pembersihan menyeluruh dan inspeksi ketat, termasuk kualitas permukaan, TTV, busur, warp, dan analisis cacat.

Aplikasi

Wafer safir 12 inci banyak digunakan dalam teknologi canggih dan baru, termasuk:

• Substrat LED bertenaga tinggi dan kecerahan tinggi

• Perangkat daya berbasis GaN dan perangkat RF

• Pengangkut peralatan semikonduktor dan substrat isolasi

• Jendela optik dan komponen optik luas

• Kemasan semikonduktor canggih dan pembawa proses khusus

Diameter yang besar memungkinkan throughput yang lebih tinggi dan peningkatan efisiensi biaya dalam produksi massal.

Manfaat Wafer Safir 12 Inci

• Luas yang dapat digunakan yang lebih besar untuk output perangkat yang lebih tinggi per wafer

• Meningkatkan konsistensi dan keseragaman proses

• Mengurangi biaya per perangkat dalam produksi bervolume tinggi

• Kekuatan mekanik yang sangat baik untuk penanganan ukuran besar

• Spesifikasi yang dapat disesuaikan untuk aplikasi yang berbeda

Opsi kustomisasi

Kami menawarkan kustomisasi fleksibel untuk wafer safir 12 inci, termasuk:

• Orientasi kristal (C-plane, A-plane, R-plane, dll.)

• Toleransi ketebalan dan diameter

• Pengelasan sisi tunggal atau sisi ganda

• Profil tepi dan desain chamfer

• Persyaratan keropos dan datarnya permukaan

12 Inch Sapphire Wafer FAQ

T1: Apa ketebalan standar wafer safir 12 inci?
A: Ketebalan standar berkisar dari 430 μm hingga 500 μm. Ketebalan khusus juga dapat diproduksi sesuai dengan kebutuhan pelanggan.

T2: Orientasi kristal apa yang tersedia untuk wafer safir 12 inci?
A: Kami menawarkan orientasi C-plane (0001), A-plane (11-20), dan R-plane (1-102).

T3: Berapa total variasi ketebalan (TTV) wafer?
A: Wafer safir 12 inci kami biasanya memiliki TTV ≤10 μm, memastikan keseragaman di seluruh permukaan wafer untuk pembuatan perangkat berkualitas tinggi.
