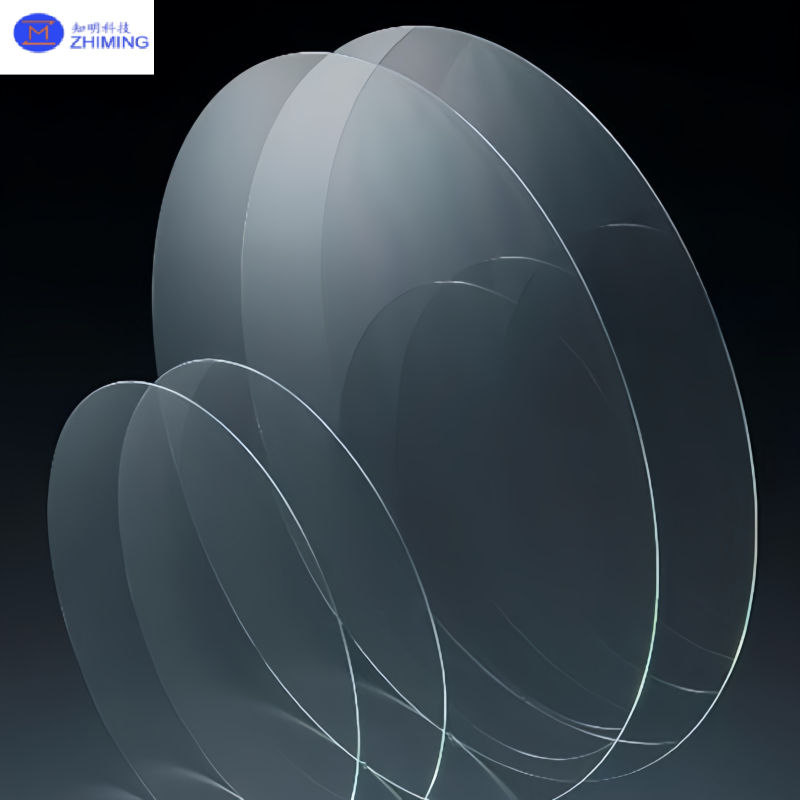

Wafer Sapphire 12 inci premium untuk pencahayaan berkualitas tinggi dan industri elektronik konsumen

Wafer Sapphire 12 inci premiumuntuk Industri Pencahayaan dan Elektronik Konsumen Berkualitas Tinggi

Pengenalan Wafer Safir:

Wafer safir terutama digunakan dalam bidang khusus seperti pembuatan dioda penerbit cahaya (LED).dan isolasi listrik yang sangat baikKekerasan safir adalah kedua hanya untuk berlian, yang membuat wafer safir sulit untuk diproses, tetapi juga memastikan stabilitas yang luar biasa dan daya tahan selama penggunaan.Sapphire menunjukkan transparansi optik yang sangat baik, terutama dalam rentang panjang gelombang ultraviolet hingga inframerah dekat, memberinya aplikasi yang luas di bidang optik.menyediakan lingkungan pertumbuhan kristal berkualitas tinggi yang membantu meningkatkan efisiensi cahaya dan stabilitas LED.Substrat safir 12 inci adalah wafer kristal tunggal ultra-besar yang terbuat dari aluminium oksida (Al2O3) dengan kemurnian tinggi, dengan diameter 300 milimeter (12 inci).Substrat ini merupakan kemajuan besar dalam pertumbuhan kristal safir dan teknologi pengolahan wafer, memungkinkan manufaktur dengan throughput tinggi untuk aplikasi generasi berikutnya seperti layar micro-LED, perangkat frekuensi radio (RF), elektronik daya, dan komponen optik.

Aplikasi Wafer Safir:

Pencahayaan dan Tampilan LED: Wafer safir adalah bahan substrat inti yang digunakan dalam pembuatan chip LED.Mereka menyediakan lingkungan yang ideal untuk pencocokan kisi untuk pertumbuhan bahan memancarkan cahaya seperti gallium nitride (GaN), sehingga meningkatkan efisiensi cahaya dan stabilitas operasi.

Elektronik Konsumen:Sapphire digunakan untuk layar smartphone, permukaan jam tangan pintar, dan casing earphone untuk meningkatkan ketahanan aus dan perlindungan goresan.

Perlindungan Lensa:Sebagai penutup lensa kamera, safir memberikan kekerasan superior dan kejelasan optik, memastikan daya tahan dan presisi gambar.

Optik Profesional:Ideal untuk pembuatan jendela optik, lensa, prisma, laser, dan sensor yang digunakan dalam sistem profesional dan industri.

Industri mewah:Terkenal karena ketahanan goresannya yang luar biasa dan transparansi optiknya, safir banyak digunakan dalam dial dan kristal jam tangan premium.

Instrumen medis:Komponen safir digunakan dalam peralatan medis kelas atas, termasuk lensa optik, mikroskop, dan sistem laser, di mana presisi, daya tahan, dan kinerja optik sangat penting.

Parameter dari ZMSH Sapphire Wafers:

Keuntungan Wafer Safir:

•Kekerasan tinggi & ketahanan haus:Dengan kekerasan Mohs 9, yang kedua hanya untuk berlian, ia tahan goresan dan gesekan, membuatnya ideal untuk pelat penutup yang sangat andal dan aplikasi jendela.

•Transmisi optik spektrum luas:Mempunyai transparansi tinggi di seluruh kisaran ultraviolet hingga near-infrared, mencakup ~ 200 ∼ 5500 nm, cocok untuk LED, laser, dan sensing optik.

•Ketahanan suhu tinggi & stabilitas termal:Memiliki titik leleh tinggi ~ 2045 ° C, mempertahankan stabilitas di bawah proses suhu tinggi dan lingkungan yang keras.

•Isolasi Listrik dan Stabilitas Dielektrik yang Luar Biasa:Menawarkan sifat isolasi listrik yang luar biasa, dengan konstanta dielektrik 9,3 × 11,5 dan kerugian dielektrik < 0,0001 (stabil pada frekuensi tinggi).

•Inertitas Kimia yang Kuat:Tahan terhadap asam, alkali, dan oksidasi, memastikan keandalan jangka panjang.

•Berbagai Ukuran & Pilihan Pengolahan:Diproduksi secara massal dalam ukuran 28 inci, dengan perluasan hingga 12 inci; tersedia di

polishing dua sisi, keropos permukaan tingkat nano (misalnya, Ra ≤ 0,3 nm), dan finishing presisi seperti lapisan anti-refleksi dan metallization.

Pengantar ZMSH dan Rekomendasi Produk terkait:

ZMSH adalah perusahaan berteknologi tinggi yang mengkhususkan diri dalam penelitian, produksi, pengolahan, dan penjualan substrat Semikonduktor dan bahan kristal optik.Produk ZMSH banyak digunakan dalam Semiconductor, dan elektronik optik, elektronik konsumen, industri militer, serta bidang laser dan komunikasi optik.Filter kaca warna dan prisma telah mencapai rekor penjualan yang baik baik di Cina dan pasar luar negeri, produk telah diekspor ke lebih dari 20 negara di Uni Eropa, Amerika Serikat, Jepang, Israel, Korea Selatan dan Asia Selatan dll.

DSP 8 inci 6 inci Dia200mm monokristalinAl2O3 Sapphire Substrate Prime Wafer untuk referensi Anda:

Pertanyaan dan Jawaban:

T: Apa itu wafer safir?

A: Wafer safir adalah substrat kristal tunggal yang terbuat dari aluminium oksida (Al2O3).dan bahan transparan optik yang digunakan dalam industri semikonduktor dan optoelektronika.

T: Apa perbedaan antara wafer safir dan silikon?

A: wafer safir dan wafer silikon adalah bahan kunci dalam industri semikonduktor, tapi mereka melayani tujuan yang sangat berbeda karena fisik, listrik,dan sifat optik yang secara fundamental berbedaWafer safir digunakan di mana kejelasan optik, isolasi, dan daya tahan diperlukan seperti di LED, RF, dan optik.

Wafer silikon digunakan di mana konduktivitas elektronik dan integrasi diperlukan seperti dalam microchip, CPU, dan sensor.

T: Berapa ukuran wafer safir?

A: Wafer safir biasanya berkisar dari diameter 2 hingga 12 inci, dengan ketebalan antara 100 μm dan 1,6 mm, tergantung pada jenis perangkat, aplikasi, dan tingkat polesan.
