Silicon Carbide Wafer
Created with Pixso.

SiC Epitaxial Wafer 4H/6H SiC Substrat Custom Ketebalan Doping

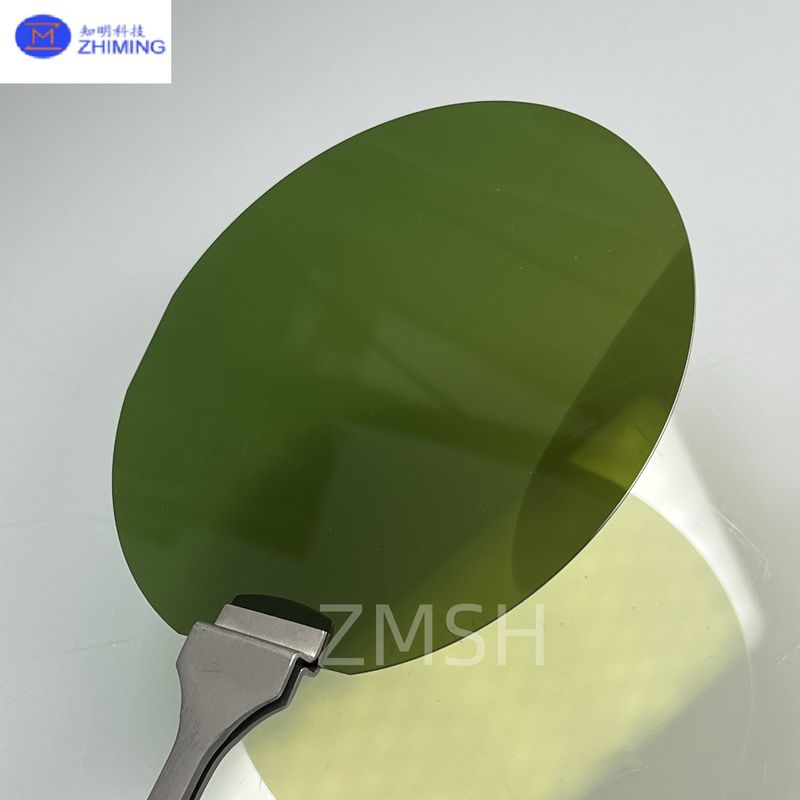

SiC Epitaxial Wafer 4H/6H SiC Substrat Custom Ketebalan Doping

Nama merek: ZMSH
Nomor Model: 4 inci
MOQ: 10
harga: 5 USD
Rincian kemasan: karton khusus
Ketentuan Pembayaran: T/T
Informasi Rinci
Tempat asal:
Cina
Kelas:
Nol MPD Grade, Grade Produksi, Tingkat Penelitian, Kelas Dummy
Resistivitas 4H-n:
0,015 ~ 0,028 Ω • cm
Resistivitas 4/6H-Si:
≥1e7 Ω · cm
Flat Utama:
{10-10} ± 5.0 ° atau bentuk bulat
TTV/Busur/Warp:
≤10μm /≤10μm /≤15μm
Ketidakseimbangan:
Polandia Ra≤1 nm / cmp ra≤0,5 nm
Menyediakan kemampuan:
menurut kasus
Menyoroti:

Ketebalan SiC Epitaxial Wafer

,

Doping SiC Epitaxial Wafer

,

4H SiC Epitaxial Wafer

Deskripsi Produk

Ikhtisar Wafer Epitaksial SiC

Wafer Epitaksial SiC 4 inci (100 mm) terus memainkan peran penting di pasar semikonduktor, berfungsi sebagai platform yang sangat matang dan andal bagi produsen perangkat elektronik daya dan RF di seluruh dunia. Ukuran wafer 4” memberikan keseimbangan yang sangat baik antara kinerja, ketersediaan, dan efektivitas biaya—menjadikannya pilihan utama industri untuk produksi volume sedang hingga tinggi.

Wafer epitaksial SiC terdiri dari lapisan tipis yang dikontrol secara presisi dari silikon karbida yang disimpan pada substrat SiC monokristalin berkualitas tinggi. Lapisan epitaksial direkayasa untuk doping seragam, kualitas kristal yang sangat baik, dan hasil akhir permukaan yang sangat halus. Dengan celah pita lebar (3,2 eV), medan listrik kritis tinggi (~3 MV/cm), dan konduktivitas termal tinggi, wafer epitaksial SiC 4” memungkinkan perangkat yang mengungguli silikon dalam aplikasi tegangan tinggi, frekuensi tinggi, dan suhu tinggi.

Banyak industri—mulai dari kendaraan listrik hingga energi surya dan penggerak industri—terus mengandalkan wafer epitaksial SiC 4” untuk memproduksi elektronik daya yang efisien, kuat, dan ringkas.



SiC Epitaxial Wafer 4H/6H SiC Substrat Custom Ketebalan Doping 0SiC Epitaxial Wafer 4H/6H SiC Substrat Custom Ketebalan Doping 1


Prinsip Manufaktur

Produksi wafer epitaksial SiC 4” melibatkan proses yang sangat terkontrol Chemical Vapor Deposition (CVD) proses:

  1. Persiapan Substrat
    Substrat 4” 4H-SiC atau 6H-SiC kemurnian tinggi menjalani pemolesan mekanis-kimia (CMP) tingkat lanjut untuk membuat permukaan yang halus secara atom, meminimalkan cacat selama pertumbuhan epitaksial.

  2. Pertumbuhan Lapisan Epitaksial
    Dalam reaktor CVD, gas seperti silana (SiH₄) dan propana (C₃H₈) dimasukkan pada suhu tinggi (~1600–1700 °C). Gas-gas ini terurai dan mengendap pada substrat, membentuk lapisan SiC kristalin baru.

  3. Doping Terkontrol
    Dopan seperti nitrogen (tipe-n) atau aluminium (tipe-p) diperkenalkan dengan hati-hati untuk menyesuaikan sifat listrik seperti resistivitas dan konsentrasi pembawa.

  4. Pemantauan Presisi
    Pemantauan waktu nyata memastikan kontrol ketat terhadap keseragaman ketebalan dan profil doping di seluruh wafer 4”.

  5. Kontrol Kualitas Pasca-Pemrosesan
    Wafer yang sudah jadi menjalani pengujian yang ketat:

    • Mikroskopi Gaya Atom (AFM) untuk kekasaran permukaan

    • Spektroskopi Raman untuk tegangan dan cacat

    • Difraksi sinar-X (XRD) untuk kualitas kristalografi

    • Fotoluminesensi untuk pemetaan cacat

    • Pengukuran lengkungan/lengkung


Spesifikasi

Spesifikasi Substrat Silikon Karbida (SiC) berdiameter 4 inci
Nilai Nilai MPD Nol Nilai Produksi Nilai Penelitian Nilai Dummy
Diameter 100. mm±0.5mm
Ketebalan 350 μm±25μm atau 500±25um Atau ketebalan khusus lainnya
Orientasi Wafer Di luar sumbu : 4.0° ke arah <1120> ±0.5° untuk 4H-N/4H-SI Di sumbu : <0001>±0.5° untuk 6H-N/6H-SI/4H-N/4H-SI
Kepadatan Micropipe ≤0 cm-2 ≤1cm-2 ≤5cm-2 ≤10 cm-2
Resistivitas 4H-N 0.015~0.028 Ω•cm
6H-N 0.02~0.1 Ω•cm
4/6H-SI ≥1E5 Ω·cm
Datar Primer {10-10}±5.0°
Panjang Datar Primer 18.5 mm±2.0 mm
Panjang Datar Sekunder 10.0mm±2.0 mm
Orientasi Datar Sekunder Sisi silikon menghadap ke atas: 90° CW. dari Datar Utama ±5.0°
Pengecualian Tepi 1 mm
TTV/Lengkung /Lengkung ≤10μm /≤10μm /≤15μm
Kekasaran Polish Ra≤1 nm
CMP Ra≤0.5 nm
Retak oleh cahaya intensitas tinggi Tidak ada 1 diizinkan, ≤2 mm Panjang kumulatif ≤ 10mm, panjang tunggal≤2mm
Pelat Heks oleh cahaya intensitas tinggi Luas kumulatif ≤1% Luas kumulatif ≤1% Luas kumulatif ≤3%
Area Politipe oleh cahaya intensitas tinggi Tidak ada Luas kumulatif ≤2% Luas kumulatif ≤5%
Goresan oleh cahaya intensitas tinggi 3 goresan hingga panjang kumulatif 1×diameter wafer 5 goresan hingga panjang kumulatif 1×diameter wafer 5 goresan hingga panjang kumulatif 1×diameter wafer
chip tepi Tidak ada 3 diizinkan, ≤0.5 mm masing-masing 5 diizinkan, ≤1 mm masing-masing






Aplikasi

Wafer epitaksial SiC 4” memungkinkan produksi massal perangkat daya yang andal di sektor-sektor termasuk:

  • Kendaraan Listrik (EV)
    Inverter traksi, pengisi daya onboard, dan konverter DC/DC.

  • Energi Terbarukan
    Inverter string surya, konverter tenaga angin.

  • Penggerak Industri
    Penggerak motor yang efisien, sistem servo.

  • Infrastruktur 5G / RF
    Penguat daya dan sakelar RF.

  • Elektronik Konsumen
    Catu daya yang ringkas dan efisiensi tinggi.


Pertanyaan yang Sering Diajukan (FAQ)

1. Mengapa memilih wafer epitaksial SiC daripada silikon?
SiC menawarkan toleransi tegangan dan suhu yang lebih tinggi, memungkinkan perangkat yang lebih kecil, lebih cepat, dan lebih efisien.



2. Apa polimorf SiC yang paling umum?
4H-SiC adalah pilihan yang disukai untuk sebagian besar aplikasi daya tinggi dan RF karena celah pita lebarnya dan mobilitas elektron yang tinggi.



3. Bisakah profil doping disesuaikan?
Ya, tingkat doping, ketebalan, dan resistivitas dapat sepenuhnya disesuaikan dengan kebutuhan aplikasi.



4. Waktu tunggu yang umum?
Waktu tunggu standar adalah 4–8 minggu, tergantung pada ukuran wafer dan volume pesanan.



5. Pemeriksaan kualitas apa yang dilakukan?
Pengujian komprehensif termasuk AFM, XRD, pemetaan cacat, analisis konsentrasi pembawa.



6. Apakah wafer ini kompatibel dengan peralatan pabrik silikon?
Sebagian besar ya; penyesuaian kecil diperlukan karena kekerasan material dan sifat termal yang berbeda.
