2" 3" 4" 6" 8" 12" SiO₂ Wafer Kuarsa Wafer Kuarsa SiO₂ MEMS Suhu

Pendahuluan

Wafer kuarsa memainkan peran yang sangat penting dalam memajukan industri elektronik, semikonduktor, dan optik. Ditemukan di ponsel pintar yang memandu GPS Anda, tertanam di stasiun pangkalan frekuensi tinggi yang mendukung jaringan 5G, dan terintegrasi ke dalam alat yang memproduksi mikrochip generasi berikutnya, wafer kuarsa sangat penting. Substrat kemurnian tinggi ini memungkinkan inovasi dalam segala hal mulai dari komputasi kuantum hingga fotonik canggih. Meskipun berasal dari salah satu mineral paling melimpah di Bumi, wafer kuarsa direkayasa dengan standar presisi dan kinerja yang luar biasa.

Apa Itu Wafer Kuarsa?

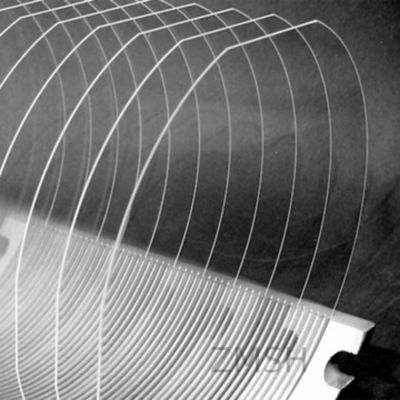

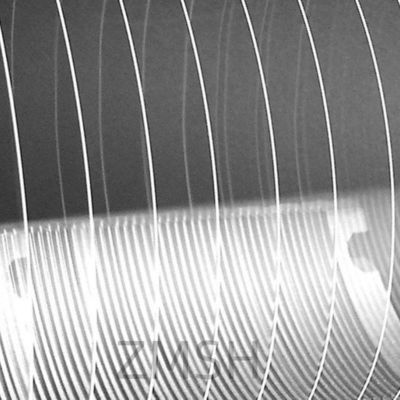

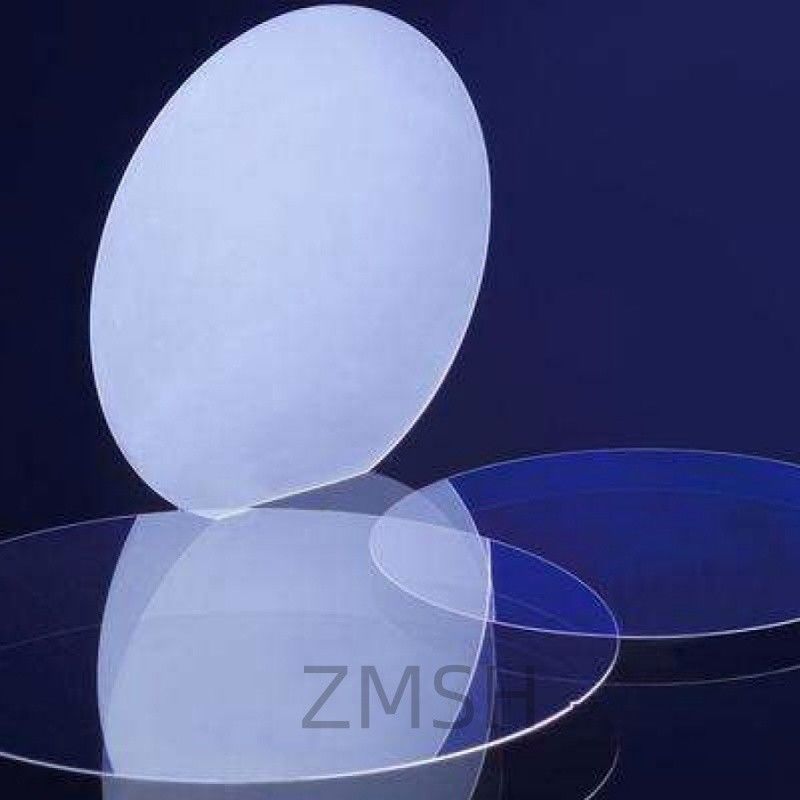

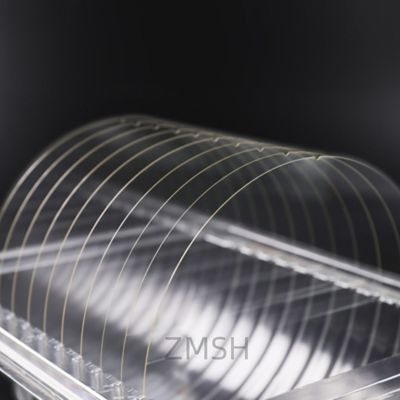

Wafer kuarsa adalah cakram tipis dan melingkar yang dibuat dari kristal kuarsa sintetis ultra-murni. Tersedia dalam diameter standar mulai dari 2 hingga 12 inci, wafer kuarsa biasanya memiliki ketebalan mulai dari 0,5 mm hingga 6 mm. Tidak seperti kuarsa alami, yang membentuk kristal prismatik tidak beraturan, kuarsa sintetis ditumbuhkan di bawah kondisi laboratorium yang terkontrol ketat, menghasilkan struktur kristal yang seragam.

Kristalinitas inheren dari wafer kuarsa memberikan ketahanan kimia, transparansi optik, dan stabilitas yang tak tertandingi di bawah suhu tinggi dan tekanan mekanis. Fitur-fitur ini menjadikan wafer kuarsa sebagai komponen dasar untuk perangkat presisi yang digunakan dalam transmisi data, penginderaan, komputasi, dan teknologi berbasis laser.

Spesifikasi Wafer Kuarsa

Aplikasi Wafer Kuarsa

Wafer kuarsa direkayasa khusus untuk memenuhi aplikasi yang menuntut di berbagai industri termasuk:

Perangkat Elektronik dan RF

• Wafer kuarsa adalah inti dari resonator dan osilator kristal kuarsa yang menyediakan sinyal jam untuk ponsel pintar, unit GPS, komputer, dan perangkat komunikasi nirkabel.
• Ekspansi termal yang rendah dan faktor Q yang tinggi membuat wafer kuarsa sempurna untuk sirkuit pewaktuan stabilitas tinggi dan filter RF.

Optoelektronik dan Pencitraan

• Wafer kuarsa menawarkan transmisi UV dan IR yang sangat baik, menjadikannya ideal untuk lensa optik, pemisah berkas, jendela laser, dan detektor.
• Ketahanan mereka terhadap radiasi memungkinkan penggunaan dalam fisika energi tinggi dan instrumen luar angkasa.

Semikonduktor dan MEMS

• Wafer kuarsa berfungsi sebagai substrat untuk sirkuit semikonduktor frekuensi tinggi, terutama dalam aplikasi GaN dan RF.
• Dalam MEMS (Micro-Electro-Mechanical Systems), wafer kuarsa mengubah sinyal mekanis menjadi sinyal listrik melalui efek piezoelektrik, memungkinkan sensor seperti giroskop dan akselerometer.

Manufaktur & Laboratorium Lanjutan

• Wafer kuarsa kemurnian tinggi banyak digunakan di laboratorium kimia, biomedis, dan fotonik untuk sel optik, kuvet UV, dan penanganan sampel suhu tinggi.
• Kompatibilitas mereka dengan lingkungan ekstrem membuatnya cocok untuk ruang plasma dan alat deposisi.

Bagaimana Wafer Kuarsa Dibuat

Ada dua rute manufaktur utama untuk wafer kuarsa:

Wafer Kuarsa Fused

Wafer kuarsa fused dibuat dengan melelehkan butiran kuarsa alami menjadi kaca amorf, kemudian mengiris dan memoles blok padat menjadi wafer tipis. Wafer kuarsa ini menawarkan:

• Transparansi UV yang luar biasa
• Rentang pengoperasian termal yang luas (>1100°C)
• Ketahanan kejut termal yang sangat baik

Mereka ideal untuk peralatan litografi, tungku suhu tinggi, dan jendela optik tetapi tidak cocok untuk aplikasi piezoelektrik karena kurangnya urutan kristal.

Wafer Kuarsa Kultur

Wafer kuarsa kultur ditumbuhkan secara sintetis untuk menghasilkan kristal bebas cacat dengan orientasi kisi yang tepat. Wafer ini direkayasa untuk aplikasi yang membutuhkan:

• Sudut potong yang tepat (X-, Y-, Z-, AT-cut, dll.)
• Osilator frekuensi tinggi dan filter SAW
• Polarisator optik dan perangkat MEMS canggih

Proses produksinya melibatkan pertumbuhan yang disemai dalam autoklaf, diikuti dengan pengirisan, orientasi, anil, dan pemolesan.

Pemasok Wafer Kuarsa Terkemuka

Pemasok global yang berspesialisasi dalam wafer kuarsa presisi tinggi meliputi:

• Heraeus (Jerman) – kuarsa fused dan sintetis

• Shin-Etsu Quartz (Jepang) – solusi wafer kemurnian tinggi

• WaferPro (AS) – wafer dan substrat kuarsa diameter lebar

• Korth Kristalle (Jerman) – wafer kristal sintetis

Peran Wafer Kuarsa yang Berkembang

Wafer kuarsa terus berkembang sebagai komponen penting dalam lanskap teknologi yang muncul:

• Miniaturisasi – Wafer kuarsa sedang dibuat dengan toleransi yang lebih ketat untuk integrasi perangkat yang ringkas.

• Elektronik Frekuensi Lebih Tinggi – Desain wafer kuarsa baru mendorong ke domain mmWave dan THz untuk 6G dan radar.

• Penginderaan Generasi Berikutnya – Dari kendaraan otonom hingga IoT industri, sensor berbasis kuarsa menjadi lebih penting.

Pertanyaan yang sering diajukan tentang wafer kuarsa

1. Apa itu wafer kuarsa?

Wafer kuarsa adalah cakram tipis dan rata yang terbuat dari silikon dioksida kristalin (SiO₂), biasanya diproduksi dalam ukuran semikonduktor standar (misalnya, 2", 3", 4", 6", 8", atau 12"). Dikenal karena kemurniannya yang tinggi, stabilitas termal, dan transparansi optik, wafer kuarsa digunakan sebagai substrat atau pembawa dalam berbagai aplikasi presisi tinggi seperti fabrikasi semikonduktor, perangkat MEMS, sistem optik, dan proses vakum.

2. Apa perbedaan antara kuarsa dan gel silika?

Kuarsa adalah bentuk padat kristalin dari silikon dioksida (SiO₂), sedangkan gel silika adalah bentuk amorf dan berpori dari SiO₂, yang umumnya digunakan sebagai desikan untuk menyerap kelembaban.

• Kuarsa keras, transparan, dan digunakan dalam aplikasi elektronik, optik, dan industri.
• Gel silika tampak sebagai manik-manik atau butiran kecil dan terutama digunakan untuk pengendalian kelembaban dalam pengemasan, elektronik, dan penyimpanan.

3. Untuk apa kristal kuarsa digunakan?

Kristal kuarsa banyak digunakan dalam elektronik dan optik karena sifat piezoelektriknya (menghasilkan muatan listrik di bawah tekanan mekanis). Aplikasi umum meliputi:

• Osilator dan kontrol frekuensi (misalnya, jam tangan kuarsa, jam, mikrokontroler)
• Komponen optik (misalnya, lensa, pelat gelombang, jendela)
• Resonator dan filter dalam perangkat RF dan komunikasi
• Sensor untuk tekanan, percepatan, atau gaya
• Fabrikasi semikonduktor sebagai substrat atau jendela proses

4. Mengapa kuarsa digunakan dalam mikrochip?

Kuarsa digunakan dalam aplikasi terkait mikrochip karena menawarkan:

• Stabilitas termal selama proses suhu tinggi seperti difusi dan anil
• Isolasi listrik karena sifat dielektriknya
• Ketahanan kimia terhadap asam dan pelarut yang digunakan dalam fabrikasi semikonduktor
• Presisi dimensi dan ekspansi termal rendah untuk penyelarasan litografi yang andal
• Meskipun kuarsa itu sendiri tidak digunakan sebagai bahan semikonduktor aktif (seperti silikon), ia memainkan peran pendukung penting dalam lingkungan fabrikasi—terutama dalam tungku, ruang, dan substrat fotomask.
