Wafer Kuarsa Wafer Kuarsa 2" 3" 4" 6" 8" 12" SiO₂ Semikonduktor Optik

Wafer Kuarsa Wafer Kuarsa 2" 3" 4" 6" 8" 12" SiO₂ Semikonduktor Optik

Nama merek: ZMSH
Nomor Model: Wafer kuarsa
MOQ: 25
harga: 20USD
Rincian kemasan: karton khusus
Ketentuan Pembayaran: T/T
Informasi Rinci
Tempat asal:
Cina
Diameter (inci):
3/4/6/8/12
Transmitansi internal:
>99,9%
Indeks bias:
1.474698
Transmitansi total:
>92%
TTV:
<3
Kebosanan:
<15
Menyediakan kemampuan:
menurut kasus
Menyoroti:

Wafer Kuarsa Optik

,

Wafer Kuarsa SiO₂

,

Wafer Kuarsa 12''

Deskripsi Produk

Wafer Kuarsa Wafer Kuarsa 2", 3", 4", 6", 8", 12" SiO₂ Semikonduktor Optik

Pengantar Wafer Kuarsa

Wafer kuarsa dibuat dari silikon dioksida kristalin (SiO₂). Sifat unik kuarsa menjadikannya bahan penting dalam berbagai industri berteknologi tinggi.

Wafer kuarsa menunjukkan karakteristik yang sangat baik seperti ketahanan termal yang tinggi, transmisi cahaya yang unggul pada panjang gelombang tertentu, kelembaman kimia, dan koefisien ekspansi termal yang rendah. Fitur-fitur ini membuatnya sangat cocok untuk aplikasi yang membutuhkan stabilitas di bawah suhu ekstrem, ketahanan terhadap bahan kimia keras, dan transparansi dalam rentang spektral tertentu.

Dalam industri seperti manufaktur semikonduktor, optik, dan MEMS (Sistem Mikro-Elektro-Mekanis), wafer kuarsa banyak digunakan karena kemampuannya untuk menahan suhu tinggi tanpa deformasi atau degradasi. Mereka berfungsi sebagai substrat untuk deposisi film tipis, etsa mikrostruktur, atau fabrikasi komponen presisi yang membutuhkan akurasi dimensi tinggi dan stabilitas termal.

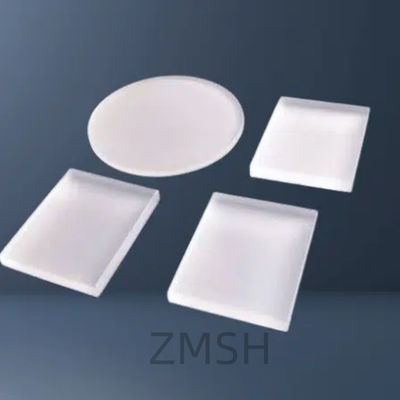

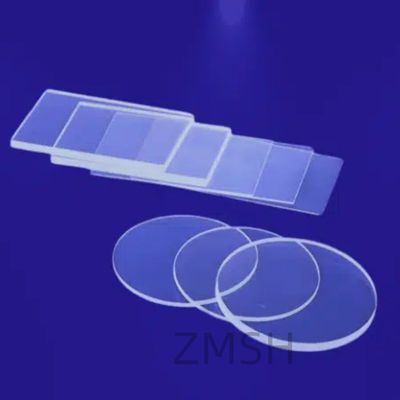

Wafer Kuarsa Wafer Kuarsa 2" 3" 4" 6" 8" 12" SiO₂ Semikonduktor Optik 0  Wafer Kuarsa Wafer Kuarsa 2" 3" 4" 6" 8" 12" SiO₂ Semikonduktor Optik 1

Prinsip Manufaktur dari Wafer Kuarsa

  1. Pertumbuhan Kristal
    Boule kuarsa ditumbuhkan menggunakan kristal benih alami atau sintetis melalui metode hidrotermal atau fusi nyala (Verneuil).

  2. Pengirisan Ingot
    Ingot silinder diiris menjadi wafer menggunakan gergaji kawat berlian, memastikan keseragaman ketebalan dan kehilangan kerf yang minimal.

  3. Lapping dan Pemolesan
    Wafer dilapping, dietsa, dan kemudian dipoles untuk mencapai hasil akhir yang halus seperti cermin dengan kekasaran permukaan yang rendah (Ra < 1 nm untuk wafer kelas optik).

  4. Pembersihan & Inspeksi
    Pembersihan ultrasonik atau RCA menghilangkan partikulat dan kontaminan logam. Setiap wafer menjalani inspeksi dimensi dan kerataan permukaan.

Spesifikasi Wafer Kuarsa

Jenis Kuarsa 4 6 8 12
Ukuran
Diameter (inci) 4 6 8 12
Ketebalan (mm) 0.05–2 0.25–5 0.3–5 0.4–5
Toleransi Diameter (inci) ±0.1 ±0.1 ±0.1 ±0.1
Toleransi Ketebalan (mm) Dapat Disesuaikan Dapat Disesuaikan Dapat Disesuaikan Dapat Disesuaikan
Properti Optik
Indeks Bias @365 nm 1.474698 1.474698 1.474698 1.474698
Indeks Bias @546.1 nm 1.460243 1.460243 1.460243 1.460243
Indeks Bias @1014 nm 1.450423 1.450423 1.450423 1.450423
Transmisi Internal (1250–1650 nm) >99.9% >99.9% >99.9% >99.9%
Transmisi Total (1250–1650 nm) >92% >92% >92% >92%
Kualitas Pemesinan
TTV (Total Thickness Variation, µm) <3 <3 <3 <3
Kerataan (µm) ≤15 ≤15 ≤15 ≤15
Kekasaran Permukaan (nm) ≤1 ≤1 ≤1 ≤1
Lengkungan (µm) <5 <5 <5 <5
Properti Fisik
Kepadatan (g/cm³) 2.20 2.20 2.20 2.20
Modulus Young (GPa) 74.20 74.20 74.20 74.20
Kekerasan Mohs 6–7 6–7 6–7 6–7
Modulus Geser (GPa) 31.22 31.22 31.22 31.22
Rasio Poisson 0.17 0.17 0.17 0.17
Kekuatan Tekan (GPa) 1.13 1.13 1.13 1.13
Kekuatan Tarik (MPa) 49 49 49 49
Konstanta Dielektrik (1 MHz) 3.75 3.75 3.75 3.75
Properti Termal
Titik Regangan (10¹⁴.⁵ Pa·s) 1000°C 1000°C 1000°C 1000°C
Titik Annealing (10¹³ Pa·s) 1160°C 1160°C 1160°C 1160°C
Titik Pelunakan (10⁷.⁶ Pa·s) 1620°C 1620°C 1620°C 1620°C





Pertanyaan yang sering diajukan tentang wafer kuarsa

1. Apa itu wafer kuarsa?

Wafer kuarsa adalah cakram tipis dan rata yang terbuat dari silikon dioksida kristalin (SiO₂), biasanya diproduksi dalam ukuran semikonduktor standar (misalnya, 2", 3", 4", 6", 8", atau 12"). Dikenal karena kemurniannya yang tinggi, stabilitas termal, dan transparansi optik, wafer kuarsa digunakan sebagai substrat atau pembawa dalam berbagai aplikasi presisi tinggi seperti fabrikasi semikonduktor, perangkat MEMS, sistem optik, dan proses vakum.



2. Apa perbedaan antara kuarsa dan gel silika?

Kuarsa adalah bentuk padat kristalin dari silikon dioksida (SiO₂), sedangkan gel silika adalah bentuk amorf dan berpori dari SiO₂, yang umumnya digunakan sebagai desikan untuk menyerap kelembaban.

  • Kuarsa keras, transparan, dan digunakan dalam aplikasi elektronik, optik, dan industri.

  • Gel silika muncul sebagai manik-manik atau butiran kecil dan terutama digunakan untuk pengendalian kelembaban dalam pengemasan, elektronik, dan penyimpanan.



3. Untuk apa kristal kuarsa digunakan?

Kristal kuarsa banyak digunakan dalam elektronik dan optik karena sifat piezoelektriknya (menghasilkan muatan listrik di bawah tekanan mekanis). Aplikasi umum meliputi:

  • Osilator dan kontrol frekuensi(misalnya, jam tangan kuarsa, jam, mikrokontroler)

  • Komponen optik(misalnya, lensa, pelat gelombang, jendela)

  • Resonator dan filter dalam perangkat RF dan komunikasi

  • Sensor untuk tekanan, percepatan, atau gaya

  • Fabrikasi semikonduktor sebagai substrat atau jendela proses



4. Mengapa kuarsa digunakan dalam mikrochip?

Kuarsa digunakan dalam aplikasi terkait mikrochip karena menawarkan:

  • Stabilitas termal selama proses suhu tinggi seperti difusi dan anil

  • Isolasi listrik karena sifat dielektriknya

  • Ketahanan kimia terhadap asam dan pelarut yang digunakan dalam fabrikasi semikonduktor

  • Presisi dimensi dan ekspansi termal rendah untuk penyelarasan litografi yang andal
    Meskipun kuarsa itu sendiri tidak digunakan sebagai bahan semikonduktor aktif (seperti silikon), ia memainkan peran pendukung penting dalam lingkungan fabrikasi—terutama dalam tungku, ruang, dan substrat fotomask.





Produk Terkait

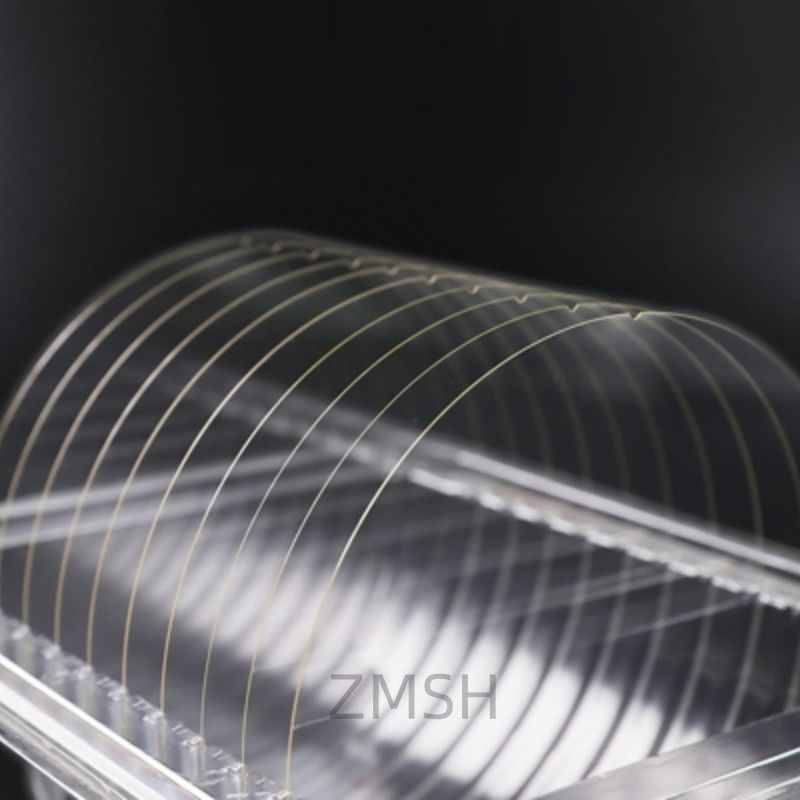

Wafer Kuarsa Wafer Kuarsa 2" 3" 4" 6" 8" 12" SiO₂ Semikonduktor Optik 2

Komponen Optik Kuarsa JGSI JGS2 Safir yang Dapat Disesuaikan Stabilitas Termal Kuat

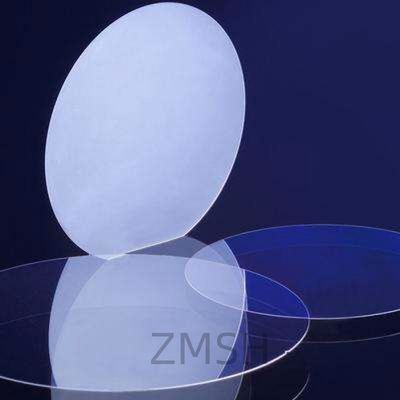

Wafer Kuarsa Wafer Kuarsa 2" 3" 4" 6" 8" 12" SiO₂ Semikonduktor Optik 3
