Silicon Carbide (SiC) Ceramic Tray etching semikonduktor dan penanganan wafer fotovoltaik

Silicon Carbide (SiC) Ceramic Tray etching semikonduktor dan penanganan wafer fotovoltaik

Detail produk:

Tempat asal: Cina
Nama merek: ZMSH
Harga terbaik Kontak

Informasi Detail

Kepadatan: 3.21g/cm ³ Kekerasan: Kekerasan 2500vickers
Ukuran butir: 2 ~ 10μm Kemurnian Kimia: 99.99995%
Kapasitas Panas: 640J · kg-1 · k-1 Suhu sublimasi: 2700℃

Deskripsi Produk

Pengenalan SIC Keramik TrayAku tidak tahu.
Aku tidak tahu.

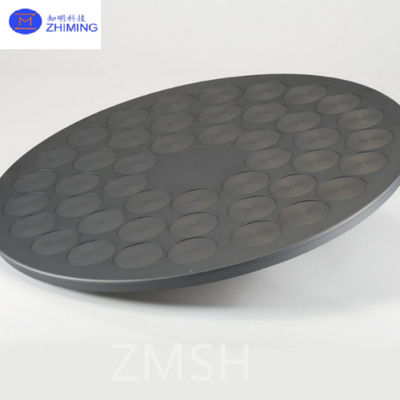

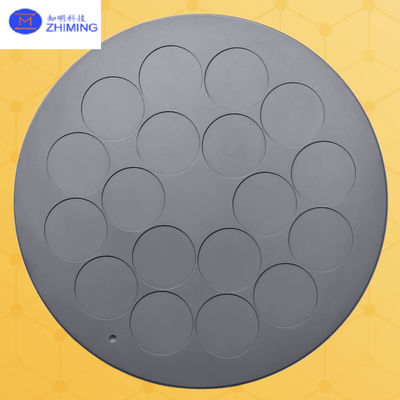

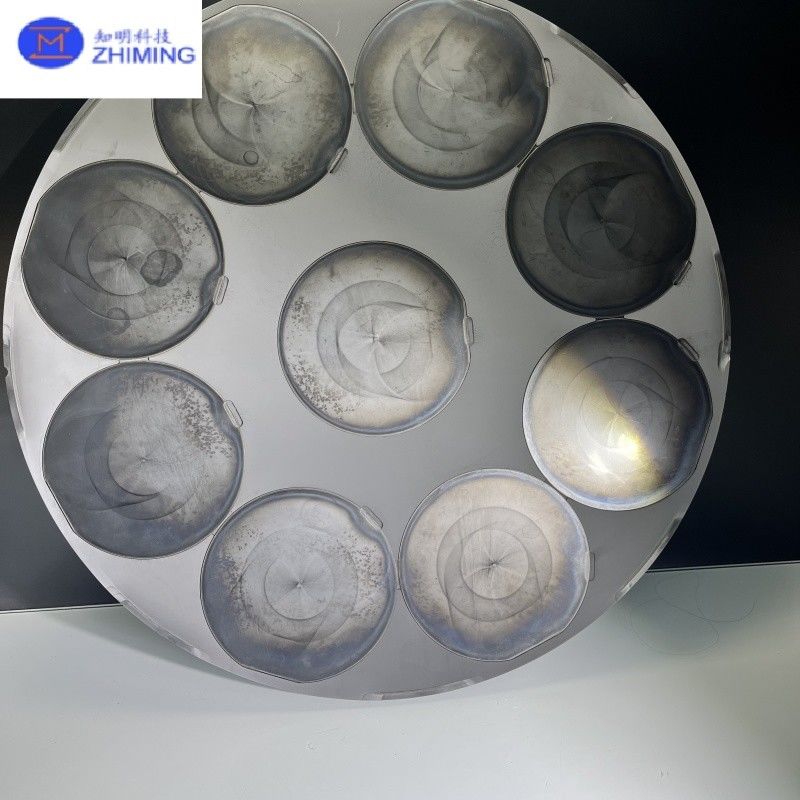

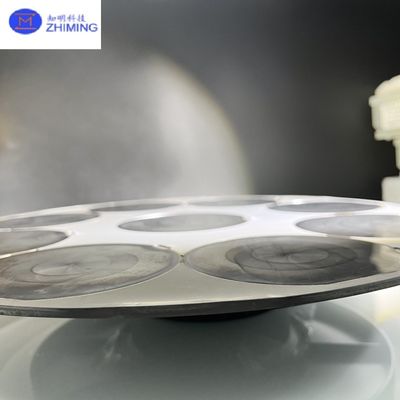

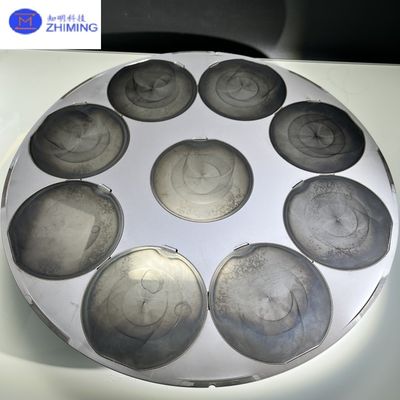

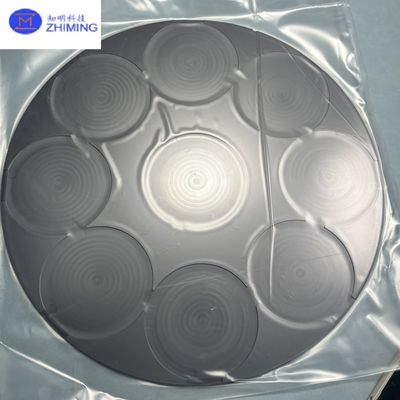

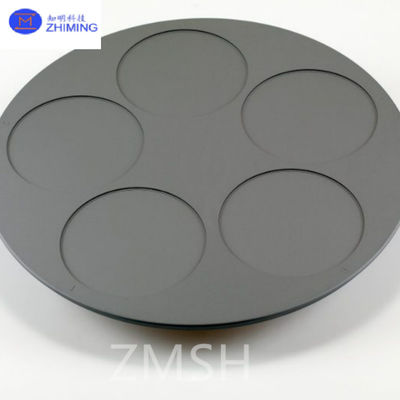

SIC Ceramic Tray (Silicon Carbide Ceramic Tray) adalah alat pembawa industri berkinerja tinggi berdasarkan bahan silikon karbida (SiC).FotovoltaikDengan memanfaatkan sifat-sifat SiC yang luar biasa seperti ketahanan suhu tinggi, ketahanan korosi,dan konduktivitas termal yang tinggi √ berfungsi sebagai pengganti yang ideal untuk bahan tradisional seperti grafit dan logam dalam skenario industri canggih.



 Silicon Carbide (SiC) Ceramic Tray etching semikonduktor dan penanganan wafer fotovoltaik 0Silicon Carbide (SiC) Ceramic Tray etching semikonduktor dan penanganan wafer fotovoltaik 1



Prinsip DasarSIC Ceramic TrayAku tidak tahu.


(1) Sifat material



Ketahanan suhu tinggi: Titik leleh hingga 2700 °C, operasi stabil pada 1800 °C, cocok untuk proses suhu tinggi (misalnya, etching ICP, MOCVD).
Konduktivitas termal yang tinggi: 140~300 W/m·K (lebih baik daripada grafit dan SiC yang disinter), memastikan distribusi panas yang seragam dan meminimalkan deformasi yang disebabkan oleh tegangan termal.
Ketahanan Korosi: Tahan terhadap asam kuat (misalnya, HF, H2SO4) dan alkali, menghindari kontaminasi atau kerusakan struktural.
Ekspansi Termal Rendah: Koefisien ekspansi termal (4.0×10−6/K) dekat dengan silikon, mengurangi warpage selama perubahan suhu.


(2) Desain Struktural



Kemurnian dan Densitas Tinggi: Kandungan SiC ≥99,3%, porositas ≈0, terbentuk melalui sintering suhu tinggi (2250~2450°C) untuk mencegah pemborosan partikel.
Ukuran yang dapat disesuaikan: Mendukung diameter besar (misalnya, φ600mm) dan fitur terintegrasi (lubang vakum, alur) untuk penanganan wafer dan penyemprotan vakum



Aplikasi UtamaSIC Ceramic TrayAku tidak tahu.
Aku tidak tahu.

(1) Produksi Semikonduktor



Pengolahan Wafer: Digunakan dalam etching ICP dan CVD (Chemical Vapor Deposition) untuk menstabilkan posisi wafer.
Peralatan MOCVD: Bertindak sebagai pembawa untuk pertumbuhan GaN (gallium nitride) dalam LED dengan kecerahan tinggi, tahan suhu 1100~1200 °C.


(2) Fotovoltaics



Silicon Crystal Growth: Mengganti kerikil kuarsa dalam produksi silikon polikristalin, toleran suhu peleburan > 1420 °C.


(3) Laser & Precision Machining



Etching/Cutting: Berfungsi sebagai platform untuk bahan yang diukir laser, tahan terhadap dampak sinar energi tinggi.


(4) Teknik Kimia dan Lingkungan



Peralatan tahan korosi: Digunakan dalam pipa dan reaktor untuk penanganan cairan agresif

 Silicon Carbide (SiC) Ceramic Tray etching semikonduktor dan penanganan wafer fotovoltaik 2





Pertanyaan dan Jawaban SIC Ceramic Tray
Aku tidak tahu.

Q1: Bagaimana SIC dibandingkan dengan baki grafit?
A: SIC tahan suhu yang lebih tinggi (1800 ° C vs ~ 1000 ° C) dan menghindari delaminasi lapisan. Konduktivitas termalnya 2 ′′ 3 × lebih tinggi, mengurangi warpage wafer.



T2: Bisakah SIC tray digunakan kembali?
A: Ya, tetapi hindari dampak mekanik dan suhu ekstrim. Bersihkan residu dengan alat lunak; simpan kering untuk mencegah penyerapan kelembaban.



T3: Mode kegagalan umum?
A: retak dari kelelahan termal atau tekanan mekanik.



Q4: Cocok untuk lingkungan vakum?
A: Ya. kemurnian tinggi dan low outgassing membuat mereka ideal untuk vakum sputtering dan etching semikonduktor.



Q5: Bagaimana memilih spesifikasi?
A: Pertimbangkan suhu proses, kapasitas beban, dan kompatibilitas (misalnya, baki φ600mm untuk wafer besar)
