LiTaO3 Wafer Lithium Tantalate Elektro-Optik Nonlinear Optik Piezoelectric kustomisasi
Detail produk:
Tempat asal: | Cina |
Nama merek: | ZMSH |
Nomor model: | LiTaO3 |
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: | 2 |
---|---|
Kemasan rincian: | Kustomisasi karton |
Waktu pengiriman: | 2-4 minggu |
Syarat-syarat pembayaran: | T/T |
Menyediakan kemampuan: | menurut kasus |
Informasi Detail |
|||
Sistem Kristal: | Trigonal | Diameter: | Ø76.2 mm, Ø100 mm, lainnya |
---|---|---|---|
Orientasi: | 127.86 ° Y, 64 ° Y, x, y, z, atau adat | Suhu Curie: | 605 |
Kekerasan (Mohs): | 5.5–6 | Warna: | Warna kuning-hijau tidak berwarna atau pucat |
Menyoroti: | Wafer LiTaO3 Elektro Optik,Piezoelectric LiTaO3 Wafer,Wafer LiTaO3 optik nonlinier |
Deskripsi Produk
LiTaO3 Wafer Lithium Tantalate Elektro-Optik Optik Nonlinier Piezoelektrik Kustomisasi
Pengantar LiTaO3 Wafer
Litium tantalat adalah bahan kristal multifungsi yang sangat baik yang ditandai oleh struktur tipe ilmenitnya, yang menampilkan penampilan tidak berwarna atau kuning pucat. Terkenal karena ketersediaan bahan mentahnya yang melimpah, stabilitas termal dan kimia yang luar biasa, dan kemampuan mesin, litium tantalat memungkinkan pertumbuhan kristal tunggal berdimensi besar dan berkualitas tinggi. Ketika dipoles, kristal ini menunjukkan kinerja luar biasa dalam fabrikasi komponen komunikasi elektronik seperti resonator, filter gelombang akustik permukaan (SAW), dan transduser. Sebagai bahan fungsional yang sangat diperlukan, litium tantalat memainkan peran penting dalam teknologi komunikasi canggih termasuk komunikasi seluler, sistem satelit, dan aplikasi dirgantara.
Fitur Teknis dari LiTaO3 Wafer
(1) Properti Elektro-Optik: Litium tantalat menunjukkan sifat elektro-optik yang luar biasa, yang membentuk dasar untuk aplikasinya dalam komunikasi optik dan komputasi. Sebagai kristal non-sentrosimetris, litium tantalat menunjukkan efek elektro-optik linier (Pockels) yang kuat. Di bawah medan listrik yang diterapkan, indeks biasnya mengalami modulasi, memungkinkan konversi sinyal listrik yang efisien menjadi modulasi sinyal optik.
(2) Efek Fotorefraktif: Litium tantalat sangat peka terhadap cahaya, bahkan terhadap cahaya lemah, yang memicu efek fotorefraktif yang signifikan. Setelah penyinaran, elektron dalam material tereksitasi dari pita valensi ke pita konduksi, meninggalkan sejumlah lubang yang setara. Muatan bebas bermigrasi di bawah medan listrik, membentuk distribusi muatan spasial yang mengubah medan listrik internal dan menginduksi perubahan indeks bias. Khususnya, efek fotorefraktif ini biasanya dapat dibalik; setelah penyinaran berhenti, indeks bias sebagian atau sepenuhnya pulih ke keadaan semula.
(3) Efek Piezoelektrik: Termasuk dalam sistem kristal trigonal, litium tantalat menampilkan struktur non-sentrosimetris dengan pusat muatan positif dan negatif yang tidak sejajar. Ketika dikenakan tekanan mekanis, perpindahan antara pusat muatan ini menghasilkan muatan permukaan, yang bermanifestasi sebagai respons piezoelektrik.
Prinsip LiTaO3 Wafer
Dengan kemajuan pesat komunikasi 5G, kecerdasan buatan, dan teknologi IoT, perangkat elektronik semakin mengarah pada miniaturisasi, pengoperasian frekuensi tinggi, dan integrasi. Film tipis litium tantalat dikenal karena sifat konversi elektro-optiknya yang luar biasa, karakteristik termal, konduktivitas termal, dan kompatibilitas silikon, menjadikannya bahan penting untuk pengembangan perangkat generasi berikutnya di era pasca-Hukum Moore.
Deposisi Uap Kimia (CVD):
Deposisi uap kimia (CVD) adalah teknologi canggih yang menggunakan dekomposisi termal organologam untuk pertumbuhan epitaksial fase uap. Gas reaktan dimasukkan ke dalam ruang reaksi, diaktifkan di bawah kondisi terkontrol, dan selanjutnya bereaksi dengan permukaan substrat untuk mensintesis film tipis. Metode ini memungkinkan kontrol yang tepat atas komposisi kimia material yang diendapkan, menawarkan keuntungan seperti tegangan rendah, pembentukan film berkualitas tinggi, kemurnian tinggi, throughput tinggi, dan keseragaman yang sangat baik.
Spesifikasi Material Litium Tantalat (LiTaO₃)
I. Properti Dasar
Properti | Nilai | Satuan/Keterangan |
---|---|---|
Sistem Kristal | Trigonal | |
Konstanta Kisi | a = 5.154 Å, c = 13.783 Å | |
Kepadatan | 7.45 | g/cm³ |
Titik Leleh | 1650 | °C |
Suhu Curie | 605 | °C |
Kekerasan (Mohs) | 5.5–6 | |
Konstanta Dielektrik | ε₁₁/ε₀ = 39–43; ε₃₃/ε₀ = 42–43 | |
Resistivitas | 10¹⁵ | Ω·m (dengan asumsi koreksi unit) |
Koefisien Ekspansi Termal | α₁=α₂=1.61×10⁻⁶; α₃=4.1×10⁻⁶ | /°C (pada 25°C) |
Warna | Tidak berwarna atau hijau kekuningan pucat | |
Rentang Transmisi | 400–5000 | nm |
Indeks Bias | n₀ = 2.176, nₑ = 2.180 | @ 633 nm |

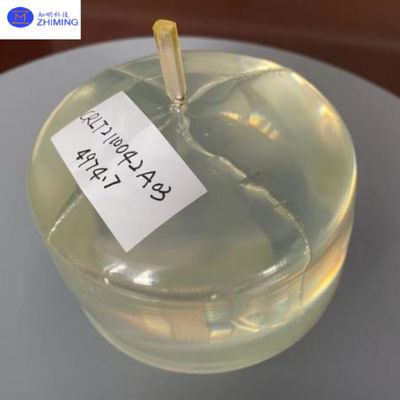

II. Spesifikasi Kristal Massal
Parameter | Nilai |
---|---|
Diameter | Ø76.2 mm, Ø100 mm, lainnya |
Panjang | ≤150 mm, ≤100 mm |
Orientasi | 127.86°Y, 64°Y, X, Y, Z, atau kustom |

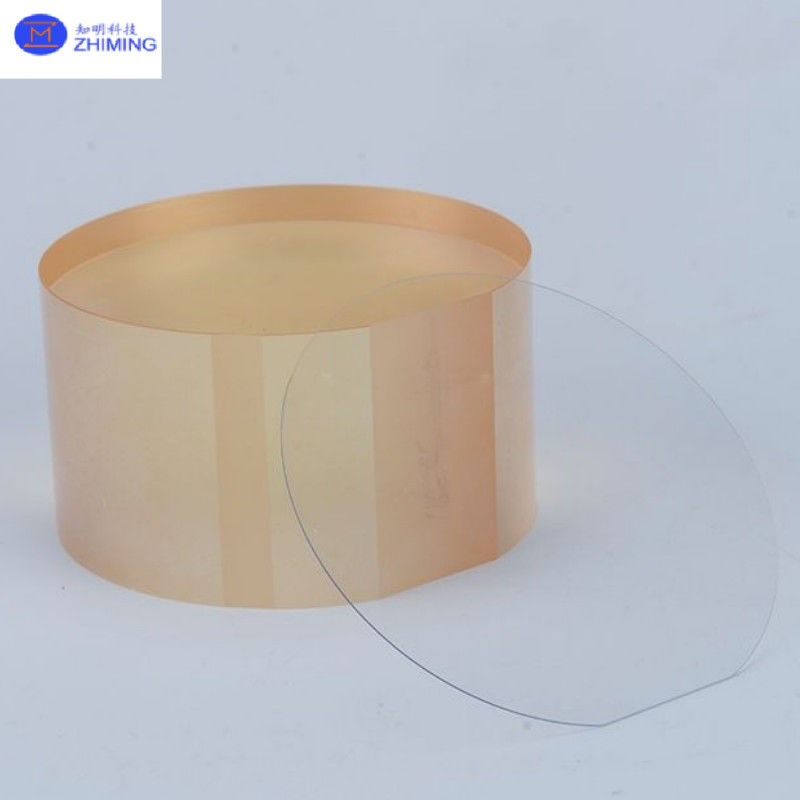

III. Spesifikasi Wafer
Parameter | Nilai | Satuan/Keterangan |
---|---|---|
Diameter | Ø76.2 mm, Ø100 mm | |
Ketebalan | ≥0.25 mm | |
Orientasi | 127.86°Y, 64°Y, X, Y, Z, atau kustom | |
Bidang Referensi | X, Y, Z, atau kustom | |
Lebar Bidang Referensi | 22 ± 2 | mm |
Kekasaran Permukaan (Ra/Rz) | 10/5 | μm |
Variasi Ketebalan Total (TTV) | <10 | μm |
Aplikasi LiTaO3 Wafer
Resonator & Filter Piezoelektrik: Memanfaatkan efek piezoelektriknya yang kuat, LiTaO₃ digunakan dalam filter gelombang akustik permukaan (SAW) frekuensi tinggi dan resonator gelombang akustik massal (BAW) untuk pemrosesan sinyal di ponsel, komunikasi satelit, dan sistem radar.
Transduser Ultrasonik & Pencitraan Piezoelektrik: Koefisien kopling elektromekanis yang tinggi membuat LiTaO₃ ideal untuk pencitraan ultrasonografi medis dan transduser pengujian non-destruktif industri.
Tanya Jawab LiTaO3 Wafer
T: Apa itu LiTaO₃?
A: LiTaO₃ (Litium Tantalat) adalah bahan kristal tunggal dengan sifat elektro-optik, piezoelektrik, dan optik nonlinier yang sangat baik. Ini banyak digunakan dalam komunikasi optik, laser, akustik, dan deteksi inframerah.
T: Apa perbedaan antara LiTaO₃ dan LiNbO₃?
A: LiTaO₃ memiliki ambang kerusakan laser yang lebih tinggi dan stabilitas termal yang lebih baik, membuatnya lebih cocok untuk laser daya tinggi dan konversi frekuensi. LiNbO₃, di sisi lain, memiliki koefisien elektro-optik yang lebih tinggi dan umumnya digunakan dalam komunikasi optik.
T: Apa orientasi kristal khas LiTaO₃?
A: Orientasi umum termasuk Z-cut (untuk modulator elektro-optik dan perangkat SAW) dan X-cut/Y-cut (untuk aplikasi gelombang akustik tertentu).
T: Bisakah produk LiTaO₃ disesuaikan?
A: Ya, kustomisasi tersedia untuk ukuran, orientasi, ketebalan, hasil akhir permukaan, dan konsentrasi doping untuk memenuhi berbagai persyaratan aplikasi.
