Litium Tantalat LiTaO3 Wafer Kristal Filter SAW Frekuensi Tinggi Koefisien Piezoelektrik Tinggi
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | ZMSH |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 PCS |
|---|---|
| Syarat-syarat pembayaran: | T/T |
|
Informasi Detail |
|||
| Bahan: | Wafers Litao3 | Sudut potong: | X/y/z dll |
|---|---|---|---|
| Diameter/ukuran: | Wafer 2 ′′/3 ′′/4 ′′ /6 ′′/8 ′′LT | Tol ((±): | < 0,20 mm |
| TTV: | <3μm | Melengkung: | <40μm |
| Menyoroti: | Wafer kristal LiTaO3 dengan koefisien piezoelektrik tinggi,SAW Filter LiTaO3 Kristal wafer |
||
Deskripsi Produk
Lithium Tantalate (LiTaO3) Wafer Kristal Filter SAW Frekuensi Tinggi Koefisien Piezoelektrik Tinggi
Memperkenalkan
Lithium Tantalate (LiTaO3) adalah kristal ferroelektrik yang telah menarik minat yang signifikan karena sifat elektro-optiknya yang luar biasa.termasuk pemandu gelombang optik, perangkat akustik, filter frekuensi, dan bahkan pencitraan ultrasonik medis.
Struktur dan Sifat KristalAku tidak tahu.
Aku tidak tahu.
Lithium Tantalate (LiTaO3) mengkristal dalam struktur perovskite, analog dengan kristal ferroelektrik lainnya seperti barium titanate (BaTiO3) dan strontium titanate (SrTiO3).Ini menunjukkan transparansi optik di seluruh spektrum inframerah terlihat hingga pertengahan dan memiliki optik birefringensiDengan suhu Curie tinggi 610°C dan koefisien elektro-optik besar 30 pm/V, LiTaO3 adalah bahan yang menarik untuk berbagai aplikasi elektro-optik.Koefisien piezoelektriknya yang signifikan memungkinkan konversi dua arah antara sinyal listrik dan getaran mekanis.
Substrat Kristal dan WaferAku tidak tahu.Aku tidak tahu.

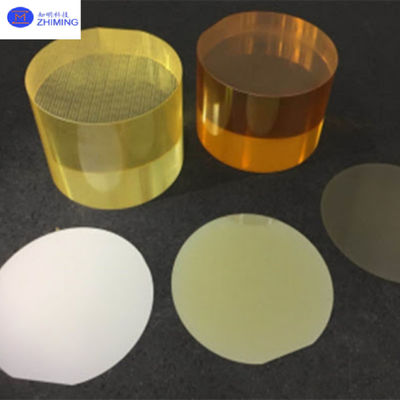

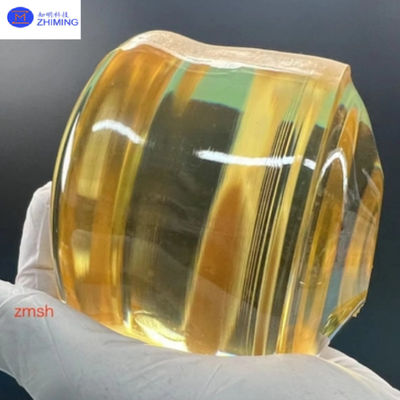

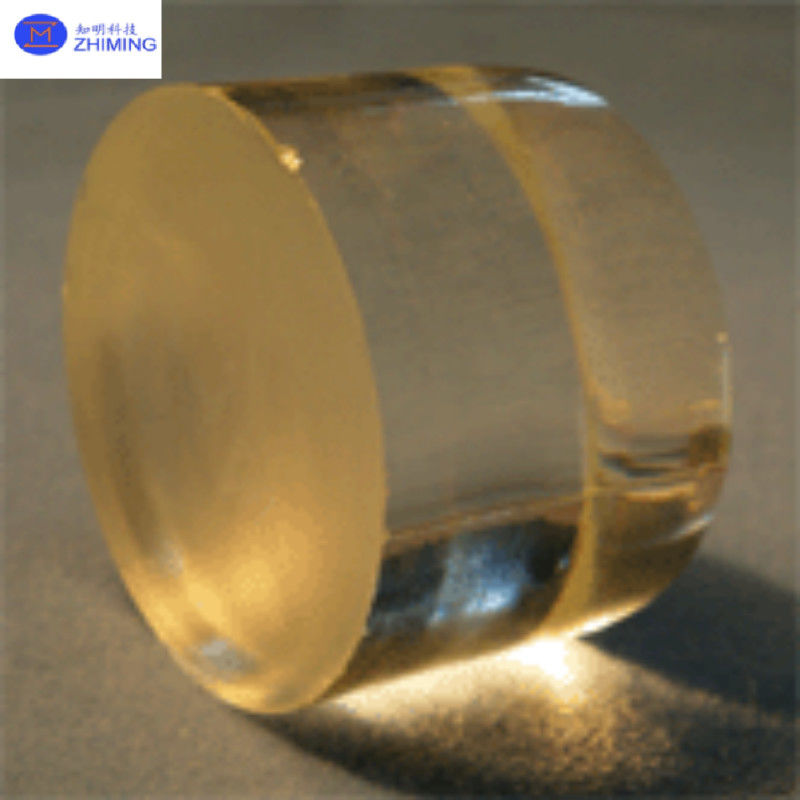

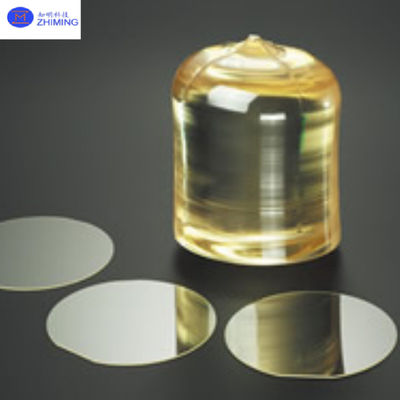

Lithium Tantalate (LiTaO3) substrat kristal dan wafer biasanya diproduksi melalui metode Czochralski,yang melibatkan peleburan bahan dalam crevice dan perlahan menarik kristal tunggal dari peleburanKristal ini dapat diolah lebih lanjut menjadi substrat atau wafer menggunakan teknik seperti mengiris, menggiling, dan polesan.
Lithium Tantalate substrat umumnya digunakan sebagai dasar untuk perangkat seperti Filter Surface Acoustic Wave (SAW) dan resonator,sementara wafer digunakan dalam perangkat pembimbing gelombang seperti modulator dan saklar.
Spesifikasi
| Bahan | Wafer LiTaO3 | |
|---|---|---|
| Curie Temp | 603 ± 2°C | |
| Sudut pemotongan | X/Y/Z dll | |
| Diameter/ukuran | Wafer 2 ′′/3 ′′/4 ′′ /6 ′′/8 ′′LT | |
| Tol ((±) | < 0,20 mm | |
| Ketebalan | 0.18 ~ 0,5mm atau lebih | |
| Flat Utama | 16mm/22mm /32mm | |
| TTV | 3 μm | |
| Warp | < 40μm | |
| Jenis permukaan | Satu sisi dipoles / Dua sisi dipoles | |
| Sisi yang dipoles Ra | < 0,5 nm | |
| Kriteria Sisi Belakang | Umum adalah 0,2-0,5μm atau sesuai kebutuhan | |
| Kriteria Edge | R=0,2mm atau Bullnose | |
| Optik doping | Zn/MgO dll | |
| Kriteria permukaan wafer | Kontaminasi, | Tidak ada |
| Partikel ¢>0,3 μm | <= 30 | |
| Scratch, Chipping | Tidak ada | |
| Cacat | Tidak ada retakan tepi, goresan, bekas gergaji, noda | |
| Kemasan | Qty/Kotak Wafer | 25 pcs per kotak |
AplikasiAku tidak tahu.Aku tidak tahu.
Lithium Tantalate (LiTaO3) substrat kristal dan wafer yang banyak digunakan di berbagai bidang.seperti Filter Gelombang Akustik Permukaan (SAW) dan resonatorPerangkat ini banyak digunakan dalam telekomunikasi, sistem radar, dan teknologi komunikasi nirkabel lainnya.Aplikasi penting lainnya terletak pada perangkat elektro-optik LiTaO3 sangat dihargai untuk aplikasi ini karena koefisien elektro-optiknya yang besar, memungkinkan modulasi sinyal cahaya tegangan rendah.Perangkat semacam itu digunakan dalam telekomunikasi, sensor optik, dan sistem komunikasi berkecepatan tinggi.
LiTaO3 juga digunakan dalam pencitraan ultrasonik medis. Koefisien piezoelektriknya yang tinggi memungkinkan konversi sinyal listrik menjadi getaran mekanis yang efisien,yang kemudian digunakan untuk menghasilkan gambar organ internal.
Pertanyaan dan JawabanAku tidak tahu.Aku tidak tahu.
T1: Apa kelebihan LiTaO3 dibandingkan kuarsa?
A1: LiTaO3 memiliki koefisien piezoelektrik yang lebih tinggi dan kopling elektromekanis, ideal untuk aplikasi frekuensi tinggi dan kepekaan tinggi.
P2: Bagaimana kinerja LiTaO3 dalam lingkungan suhu tinggi?
A2: Dengan suhu Curie 665 °C, ia mempertahankan sifat piezoelektrik yang stabil di bawah panas tinggi.
T3: Bagaimana memilih potongan kristal (misalnya, 36° YX-cut)?
A3: Tergantung pada frekuensi target dan jenis perangkat. Misalnya, 36° YX-cut digunakan dalam filter SAW frekuensi tinggi.
