Nama merek: | ZMSH |
Nomor Model: | Wafer Safir |
MOQ: | 25 |
Ketentuan Pembayaran: | T/T |
Wafer SiC 12 inci Wafer Karbida Silikon 300mm Wafer Dummy Konduktif Kelas N-Tipe Kelas Penelitian
Abstrak
Karbida silikon (SiC), sebagai bahan semikonduktor broad-bandgap generasi ketiga, menawarkan sifat unggul seperti kekuatan medan pemecahan yang tinggi (> 30 MV / cm), konduktivitas termal yang sangat baik (> 1,500 W/m·K), dan mobilitas elektron yang tinggi. Atribut ini membuat SiC penting untuk aplikasi canggih di 5G, kendaraan listrik (EV), dan energi terbarukan.adopsiWafer SiC 12 inci(juga dikenal sebagaiWafer SiC 300 mm) memainkan peran penting dalam meningkatkan output dan mengurangi biaya.Wafer SiC berdiameter besartidak hanya mendukung hasil perangkat yang lebih tinggi dan peningkatan kinerja tetapi juga memungkinkanPengurangan biaya tahunan 15%-20%(menurut data Yole), mempercepat komersialisasi solusi berbasis SiC.
Keuntungan Utama:
Perusahaan kami, ZMSH, telah menjadi pemain terkemuka dalam industri semikonduktor selama lebih dari satu dekade, membanggakan tim profesional dari ahli pabrik dan staf penjualan.Kami mengkhususkan diri dalam menyediakan kustomisasiwafer safirdanWafer SiCsolusi, termasukWafer SiC 12 incidanWafer SiC 300 mm, untuk memenuhi beragam kebutuhan klien di seluruh sektor teknologi tinggi.produk wafer SiC berkualitas tinggidengan harga yang kompetitif dan kinerja yang andal.Kami berkomitmen untuk memastikan kepuasan pelanggan di setiap tahap dan mengundang Anda untuk menghubungi kami untuk informasi lebih lanjut atau untuk mendiskusikan kebutuhan spesifik Anda.
Parameter Teknis Wafer Silikon
ParameterAku tidak tahu. | Aku tidak tahu.SpesifikasiAku tidak tahu. |
---|---|
Politipe
|
4H SiC |
Jenis Konduktivitas
|
N |
Diameter
|
3000,00 ± 0,5 mm
|
Ketebalan |
700 ± 50 μm
|
Sumbu Orientasi Permukaan Kristal
|
4.0° menuju <11-20> ± 0,5°
|
Kedalaman notch
|
1 ~ 1,25mm
|
Orientasi cetakan
|
<1-100> ± 5°
|
Si Wajah
|
CMP dipoles
|
C Wajah
|
CMP dipoles
|
Aplikasi Wafer SiC
1. Kendaraan ListrikAku tidak tahu.
Perangkat daya berbasis SiC 12 inci merevolusi desain EV dengan mengatasiketerbatasan utama silikon:
2Energi TerbarukanAku tidak tahu.
Teknologi SiC 300 mm mempercepat adopsienergi matahari dan angin:
3. 5G dan TelekomunikasiAku tidak tahu.
300mm SiC mengatasi tantangan kritis diPengembangan jaringan 5G:
4. Elektronik Industri dan KonsumenAku tidak tahu.
SiC mendorong inovasi di berbagai sektor:

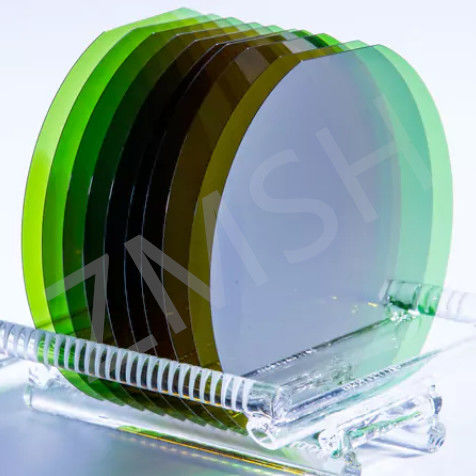

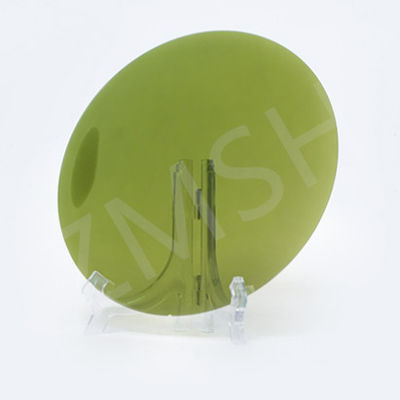

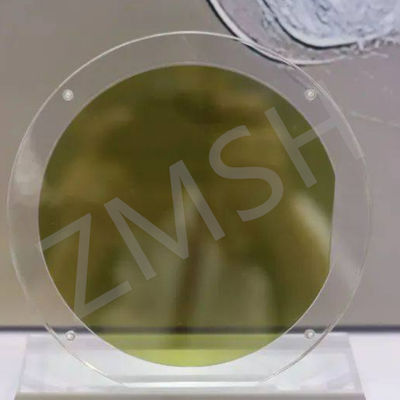

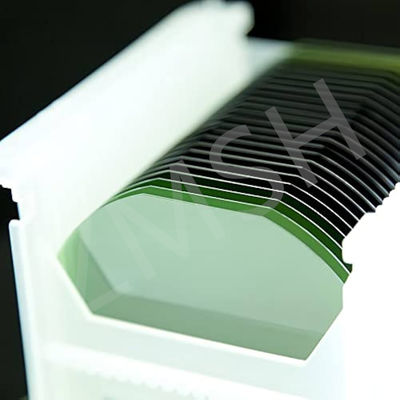

Tampilan Produk - ZMSH
T: Bagaimana SiC 12 inci dibandingkan dengan silikon dalam keandalan jangka panjang?
A:12 inci Stabilitas suhu tinggi dan ketahanan radiasi SiC ̊ membuatnya lebih tahan lama di lingkungan yang keras (misalnya, EV, kedirgantaraan).Kami mendukung pelanggan dengan sertifikasi AEC-Q101 dan tes penuaan yang dipercepat untuk memastikan kepatuhan terhadap standar keandalan yang ketat.
P:Apa tantangan utama dalam mengadopsi teknologi SiC saat ini?
A: Sementara SiC menawarkan kinerja yang superior, biaya dan kematangan tetap menjadi hambatan untuk adopsi massal.Tren industri menunjukkan pengurangan biaya tahunan sebesar 15%-20% (data Yole) dan meningkatnya permintaan dari produsen mobil dan energi terbarukan mempercepat adopsiSolusi kami mengatasi tantangan ini melalui produksi skala besar dan validasi keandalan yang terbukti.
T: Bisakah SiC diintegrasikan dengan sistem berbasis silikon yang ada?
A:Ya! perangkat SiC menggunakan kemasan yang kompatibel (misalnya, TO-247) dan konfigurasi pin, memungkinkan upgrade yang mulus.Desain gerbang-drive yang dioptimalkan diperlukan untuk sepenuhnya memanfaatkan keuntungan frekuensi tinggi SiC.
