8 inci Si Wafer CZ 200mm Prime Grade Silicon Wafer <111>, SSP,DSP P Type,B Dopant untuk Bahan Semikonduktor
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | ZMSH |
|
Informasi Detail |
|||
| Bahan: | Wafer Silikon Kristal Tunggal | metode pertumbuhan: | MCZ |
|---|---|---|---|
| Orientasi: | <100> | Melengkung: | 30 µm |
| BUSUR:: | 30 µm | Jenis/ Dopan: N/ Fosfor: | T/Fosfor |
| GBIR/TV: | 5 µm | Takik: | Ya. |
| Menyoroti: | Wafer Silikon 200mm,CZ Prime Grade Silicon Wafer,Wafer Silikon 8 inci |
||
Deskripsi Produk

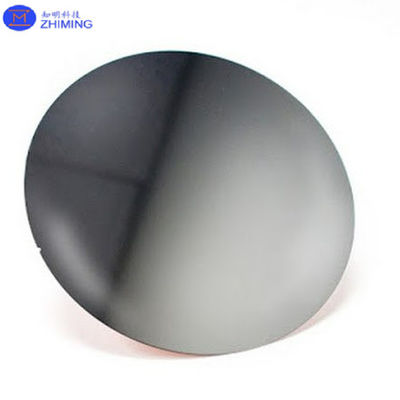

8 inci si wafer CZ 200mm Prime Grade Silicon Wafer <100>, SSP, DSP tipe P, B dopant, untuk bahan semikonduktor
Pengantar Produk: Wafer Silikon Berukuran 8 Inci (200mm)
Wafer silikon berfungsi sebagai landasan industri semikonduktor, memfasilitasi pembuatan teknologi mutakhir yang mendorong inovasi modern.8-Inch (200mm) Wafer Silikon Berkualitas Tinggimewakili puncak material dan keunggulan manufaktur, dirancang khusus untuk pembuatan semikonduktor dan aplikasi terkait.dan kualitas permukaan yang sempurna, wafer ini memenuhi kebutuhan industri yang menuntut seperti produksi mikrochip, manufaktur MEMS, dan sistem fotovoltaik.
Dibuat dengan menggunakanProses Czochralski (CZ), wafer ini memiliki<100> orientasi kristal,Doping tipe P dengan bor, dan pilihan untuk permukaan dipoles satu sisi (SSP) atau dipoles dua sisi (DSP).dan kontaminasi partikel minimal membuatnya pilihan tepercaya untuk pabrik semikonduktor terkemuka, lembaga R & D, dan fasilitas pendidikan di seluruh dunia.
1.Spesifikasi Utama
| Spesifikasi | Nilai |
|---|---|
| Diameter | 200 mm ± 0,2 mm |
| Metode Pertumbuhan | Czochralski (CZ) |
| BOW | ≤ 30 μm |
| WARP | ≤ 30 μm |
| Total Variasi Ketebalan (TTV) | ≤ 5 μm |
| Partikel | ≤ 50 (≥ 0,16 μm) |
| Konsentrasi oksigen | ≤ 18 ppm |
| Konsentrasi Karbon | ≤ 1 ppm |
| Kerontokan permukaan (Ra) | ≤5 Å |
Spesifikasi ini menunjukkan presisi dimensi wafer yang luar biasa, integritas struktural, dan kemurnian kimia, penting untuk proses manufaktur canggih.
2.Fitur Utama
2.1 Kualitas Premium
Wafer silikon kami terbuat darisilikon monokristalin murni baru, memastikan kemurnian dan keandalan yang tak tertandingi.
2.2 Permukaan Siap Epi
Setiap wafer dipoles untuk mencapai permukaan epi-siap tingkat tinggi, membuatnya cocok untuk deposisi epitaxial dan proses kritis lainnya.Permukaan yang sangat halus meminimalkan cacat dan meningkatkan hasil proses hilir.
2.3 Melebihi Standar Industri
Wafer silikon 8 inci kami bertemu dan sering melampauiStandar SEMI M1-0302Hal ini memastikan kompatibilitas dengan peralatan dan teknik manufaktur semikonduktor global.
2.4 Pengendalian Kualitas yang Komprehensif
Setiap wafer menjalani pemeriksaan dan pengujian yang teliti untuk parameter seperti TTV, BOW, WARP, kepadatan partikel, dan keseragaman resistivitas.Proses jaminan kualitas yang ketat ini memastikan wafer bebas cacat dan dapat diandalkan untuk setiap aplikasi.
2.5 Kemasan yang aman

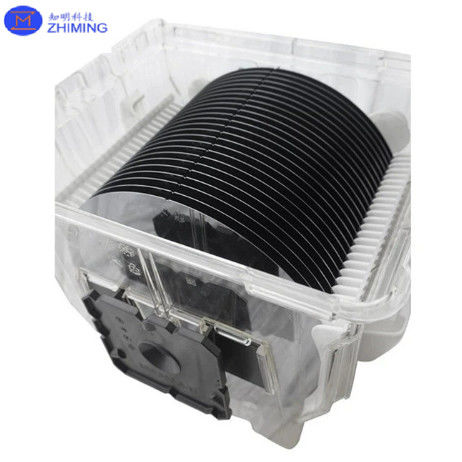

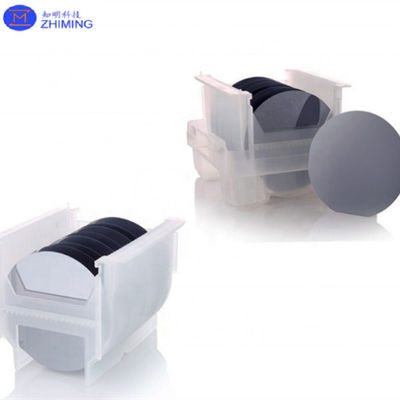

Untuk mencegah kontaminasi dan kerusakan fisik, wafer dikemas dalamKaset PP ultra-bersih, disegel dikantong ganda antistatikdi bawahkondisi kamar bersih kelas 100. Ini memastikan wafer tiba dalam kondisi murni, siap untuk segera digunakan.
2.6 Solusi yang hemat biaya
Wafer kami memiliki harga yang kompetitif, dengan diskon kuantitas yang tersedia untuk pesanan massal. hal ini membuat mereka pilihan yang sangat baik untuk produksi skala industri dan proyek penelitian.
2.7 Sertifikat Kesesuaian (COC)
Setiap pengiriman termasuk Sertifikat Kesesuaian, memverifikasi spesifikasi wafer dan kepatuhan terhadap standar industri.Dokumen ini memberi pelanggan ketenangan pikiran tentang kualitas dan keaslian produk.
3.Aplikasi
Fleksibilitas dan kinerja tinggi dari Prime Grade Silicon Wafer 8 inci membuatnya cocok untuk berbagai aplikasi:
3.1 Manufaktur Semikonduktor
-
Produksi Microchip dan Pabrik IC:
Wafer dengan orientasi kristal <111> dan kemurnian tinggi sangat ideal untuk pembuatan sirkuit terintegrasi, prosesor, dan chip memori, mendukung kemajuan dalam komputasi dan telekomunikasi. -
Perangkat Semikonduktor Daya:
Sifat listriknya yang stabil dan cacat minimal membuatnya menjadi pilihan tepercaya untuk membuat transistor bipolar gerbang terisolasi (IGBT) dan transistor efek medan semikonduktor logam-oksida (MOSFET).
3.2 MEMS dan Sensor
Kepadatan yang luar biasa dan dimensi yang tepat dari wafer ini sangat penting untuk pembuatan perangkat MEMS, termasuk akselerometer, giroskop, dan sensor tekanan.
3.3 Fotonik dan Optoelektronika
- Pencahayaan LED dan Dioda Laser:
Wafer-wafer ini memiliki permukaan yang kasar dan tingkat kekotoran yang rendah yang sangat penting untuk emisi cahaya yang efisien dan kinerja perangkat yang dapat diandalkan. - Komponen peralatan optik:
Mereka berfungsi sebagai substrat untuk pembuatan lensa dan cermin presisi tinggi dalam sistem optik.
3.4 Aplikasi fotovoltaik surya
Dengan kualitas kristal yang unggul dan sifat listrik yang konsisten, wafer ini digunakan untuk memproduksi sel fotovoltaik efisiensi tinggi.
3.5 Penelitian dan Pengembangan
Spesifikasi yang dapat disesuaikan dan ketersediaan dalam jumlah yang lebih kecil menjadikannya pilihan yang disukai untuk proyek R&D di universitas, jalur percontohan, dan laboratorium inovasi.
4.Keuntungan dari Wafer Silikon Prime Grade 8 Inci
4.1 Kejernihan dan ketebalan yang luar biasa
Wafer menunjukkan tingkat sangat rendah kontaminasi oksigen (≤18 ppma) dan karbon (≤1 ppma), memastikan peningkatan kinerja dan keandalan perangkat.dan WARP dipelihara dalam toleransi ketat untuk mendukung fotolitografi kritis dan proses deposisi film tipis.
4.2 Kualitas Permukaan yang Ditingkatkan
Keruwetan permukaan (Ra ≤ 5 Å) dioptimalkan untuk memungkinkan pertumbuhan epitaxial yang mulus, meningkatkan hasil dan mengurangi biaya produksi dalam pembuatan volume tinggi.
4.3 Kepercayaan dan Kompatibilitas Global
Wafer ini banyak digunakan olehpabrik semikonduktor, pusat R&D, dan lembaga akademikdi seluruh dunia, berkat kompatibilitas mereka dengan peralatan pengolahan standar dan standar mutu internasional.
4.4 Pemasangan yang serbaguna
Dari penyesuaian resistivitas hingga deposisi lapisan oksida, wafer ini dapat disesuaikan untuk memenuhi kebutuhan pelanggan tertentu, memastikan kesesuaian untuk berbagai aplikasi.
5.Proses Produksi
PeraturanProses Czochralski (CZ)digunakan untuk menumbuhkan batuan silikon monokristalin besar. Teknik canggih ini memastikan pembuatan struktur kisi kristal seragam dengan cacat minimal.wafer diirisProduk akhir adalah perwujudan teknik presisi, memberikan kinerja yang luar biasa di berbagai aplikasi.
6.Komitmen Lingkungan
Proses manufaktur kami dirancang untuk meminimalkan dampak lingkungan.RoHSdan standar lingkungan lainnya. Komitmen ini memastikan bahwa produk kami memenuhi tujuan kinerja dan keberlanjutan.
7.Kesimpulan
Peraturan8-Inch (200mm) Wafer Silikon Berkualitas Tinggiadalah contoh keunggulan dalam ilmu material dan pembuatan semikonduktor.dan sifat permukaan yang luar biasa membuatnya menjadi komponen penting untuk pengembangan teknologi canggih.
Dengan fleksibilitas, keandalan, dan kepatuhan terhadap standar industri, wafer ini adalah pilihan yang tepercaya untuk aplikasi mulai dari produksi semikonduktor hingga prototipe R&D.Apakah Anda memproduksi chip generasi berikutnya, menciptakan perangkat MEMS, atau menjelajahi cakrawala baru dalam fotonik, wafer ini memberikan dasar untuk sukses.
Dengan memilih wafer silikon 8 inci kami, Anda berinvestasi dalam produk yang menggabungkan superioritas teknis, kepercayaan global,dan harga yang kompetitif sebuah kombinasi yang benar-benar tak tertandingi dalam industri semikonduktor.
