Wafer silikon Si wafer 8 inci N tipe P tipe < 111> < 100> < 110> SSP DSP kelas Prime kelas Dummy
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | ZMSH |
Syarat-syarat pembayaran & pengiriman:
| Syarat-syarat pembayaran: | T/T |
|---|
|
Informasi Detail |
|||
| Diameter: | 200mm±0,2mm | metode pertumbuhan: | Czochralski (CZ) |
|---|---|---|---|
| busur: | ≤ 30μm | Melengkung: | ≤ 30μm |
| Total Variasi Ketebalan (TTV): | ≤ 5 μm | Partikel: | ≤50@≥0,16µm |
| Konsentrasi Oksigen: | ≤ 18 ppm | ||
| Menyoroti: | Wafer silikon tipe P,Wafer silikon tipe N,Wafer Silikon 8 inci |
||
Deskripsi Produk

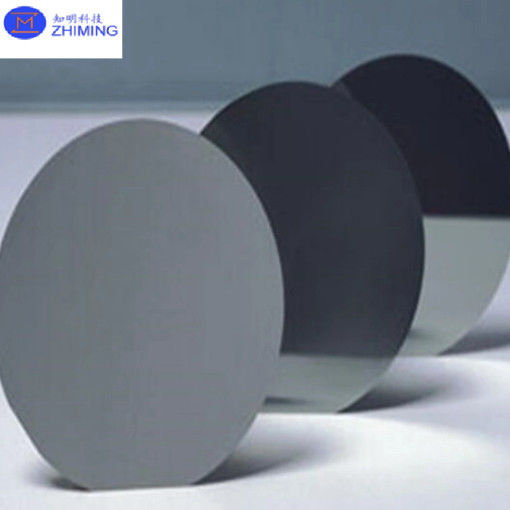

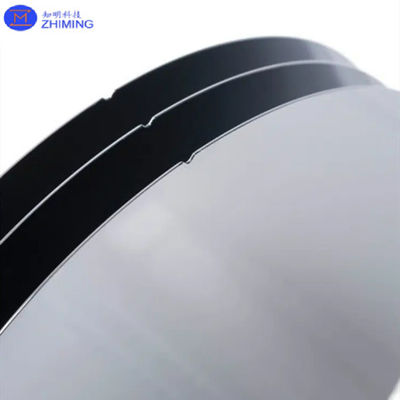

Wafer silikon Si wafer 8 inci N tipe P tipe < 111> < 100> < 110> SSP DSP kelas Prime kelas Dummy
Ringkasan Produk: Wafer Silikon Berukuran 8 inci
Wafer silikon adalah tulang punggung industri semikonduktor, berfungsi sebagai substrat dasar untuk sirkuit terintegrasi, mikrochip, dan berbagai komponen elektronik.Wafer Silikon Berukuran 8 inci (200 mm)adalah produk premium yang dirancang untuk memenuhi persyaratan yang ketat dari aplikasi kinerja tinggi.Teknologi pertumbuhan kristal Czochralski (CZ), memastikan kualitas dan konsistensi yang superior.< 100>, permukaan dipoles satu sisi (SSP) atau dipoles dua sisi (DSP), danDoping tipe P dengan bor, wafer ini sangat ideal untuk digunakan sebagai bahan semikonduktor dalam teknologi mutakhir.
1.Bahan dan Pembuatan
1.1 Silicon Kristal Tunggal
Wafer 8 inci ini terbuat dari silikon kristal tunggal dengan kemurnian ultra tinggi.memastikan keseragaman yang sangat baik dalam struktur kristal dan cacat kisi minimalProses ini menjamin keandalan wafer dalam aplikasi elektronik presisi tinggi.
1.2 Kualitas kelas atas
Wafer silikon kelas atas mewakili standar kualitas tertinggi dalam industri semikonduktor.Wafer ini menjalani pengujian yang ketat dan kontrol kualitas yang ketat untuk memastikan kesesuaiannya untuk proses manufaktur penting. Karakteristik wafer kelas utama meliputi:
- Kontaminasi partikel sangat rendah.
- Kepadatan permukaan yang luar biasa dan kasar minimal.
- Persamaan resistivitas tinggi dan kontrol cacat.
2.Spesifikasi Utama
| Parameter | Spesifikasi |
|---|---|
| Diameter | 8 inci (200 mm) |
| Bahan | Silicon Kristal Tunggal |
| Metode Pertumbuhan Kristal | Czochralski (CZ) |
| Orientasi Kristal | < 100> |
| Jenis/Dopant | P-Type / Boron |
| Perbaikan permukaan | Single-Side Polished (SSP) atau Double-Side Polished (DSP) |
| Resistivitas | Dapat disesuaikan berdasarkan kebutuhan aplikasi |
| Ketebalan | Standar: 725 μm ± 25 μm |
| Flatness (TTV) | ≤ 5 μm |
| Bow/Warp | ≤ 30 μm |
| Kerontokan permukaan (Ra) | SSP: < 0,5 nm; DSP: < 0,3 nm |
| Kemasan | Kelas 100 kemasan kamar bersih, 25 wafer per kaset |
3.Orientasinya kristal: <100>
Orientasi kristal <100> adalah salah satu orientasi yang paling umum digunakan dalam industri semikonduktor karena sifat etching isotropik dan karakteristik mekanik yang seragam.Orientasi ini memungkinkan wafer untuk memberikan kinerja yang konsisten selama proses seperti etching kimia, implantasi ion, dan oksidasi.
4.P-Type Silicon dengan Boron Dopant
Penunjukan tipe P menunjukkan bahwa wafer itu di-dop denganbor, sebuah elemen kelompok III yang menciptakan "lubang" sebagai pembawa muatan mayoritas. jenis doping ini lebih disukai untuk banyak perangkat semikonduktor, termasuk dioda, transistor junction bipolar (BJT),dan teknologi metal-oxide-semiconductor (CMOS) komplementer.
Manfaat utama dari doping tipe P meliputi:
- Kinerja listrik yang stabil dalam berbagai suhu.
- Kompatibilitas tinggi dengan proses manufaktur semikonduktor standar.
5.Perbaikan permukaan: SSP dan DSP
5.1 Satu sisi dipoles (SSP)
- Digunakan untuk aplikasi di mana hanya satu permukaan yang membutuhkan tingkat kelancaran dan rata yang tinggi.
- Sisi yang tidak dipoles mempertahankan tekstur alami, berguna untuk penanganan khusus atau kebutuhan perekat.
- Umum digunakan dalam MEMS, sensor, dan wafer pengujian.
5.2 Double-Side Polished (DSP)
- Kedua sisi wafer dipoles untuk mencapai permukaan yang sangat halus dengan keruwetan rendah (Ra < 0,3 nm).
- Penting untuk proses presisi tinggi seperti litografi dan deposisi film tipis.
- Memastikan tekanan dan deformasi minimal selama pembuatan, membuatnya cocok untuk mikroelektronika canggih.
6.Sifat Termal dan Mekanis
Wafer 8 inci menunjukkan sifat termal dan mekanik yang sangat baik, yang sangat penting untuk proses suhu tinggi yang biasa terjadi dalam pembuatan semikonduktor:
- Stabilitas termal tinggi:Koefisien ekspansi termal yang rendah memastikan stabilitas dimensi selama proses penggilingan atau termal yang cepat.
- Kekuatan mekanik:Silikon berkualitas tinggi yang ditanam di CZ tahan stres fisik selama penanganan dan pembuatan.
7.Aplikasi
Wafer Silikon Prime Grade 8 inci serbaguna dan melayani berbagai aplikasi di industri semikonduktor dan elektronik:
7.1 Perangkat Semikonduktor
- Teknologi CMOS:Membentuk bahan dasar untuk sebagian besar sirkuit terintegrasi, termasuk prosesor dan perangkat memori.
- Perangkat daya:Ideal untuk pembuatan transistor daya, dioda, dan IGBT karena sifat listriknya yang stabil.
7.2 MEMS (Micro-Electro-Mechanical Systems)
Finishing permukaan yang tepat dan orientasi kristal membuat wafer ini sempurna untuk perangkat MEMS seperti akselerometer, gyroscope, dan sensor tekanan.
7.3 Fotonik dan Optoelektronika
Wafer ini digunakan dalam aplikasi fotonik seperti sensor optik, dioda memancarkan cahaya (LED), dan sel fotovoltaik.
7.4 R&D dan Prototyping
Permukaan berkualitas tinggi dan karakteristik listriknya menjadikannya pilihan yang sangat baik untuk lembaga penelitian dan pengembangan prototipe.
8.Kemasan dan Penanganan
Untuk menjaga kualitas murni wafer, itu dikemas di bawah kondisi kamar bersih yang ketat:
- Kelas 100 Lingkungan:Memastikan kontaminasi partikel minimal selama kemasan.

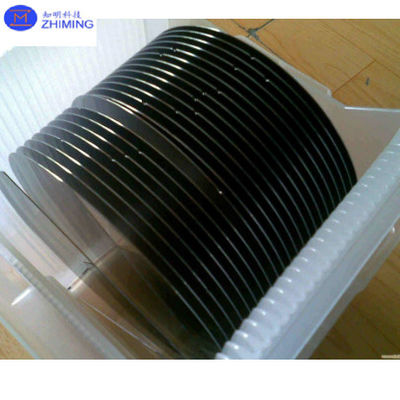

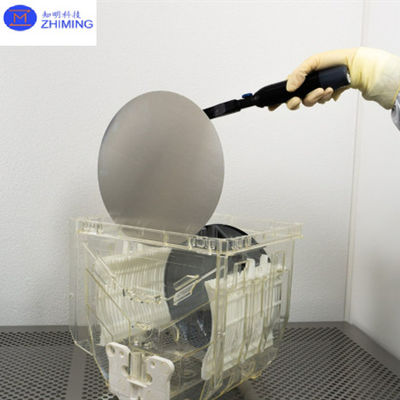

- Kemasan Aman:Wafer ditempatkan dalam kaset (25 wafer per kaset) dan disegel dalam kantong yang dibersihkan nitrogen untuk mencegah oksidasi dan kontaminasi selama transportasi.
9.Keuntungan dari Wafer Silikon Prime Grade 8 Inci
9.1 Kualitas Luar Biasa
Klasifikasi kelas utama menjamin datar yang tak tertandingi, permukaan halus, dan kepadatan cacat minimal.
9.2 Kompatibilitas dengan Standar Industri
Wafer ini sesuai dengan standar internasional seperti SEMI M1, memastikan kompatibilitas mereka dengan proses manufaktur global.
9.3 Produksi yang hemat biaya
Ukuran 8 inci mencapai keseimbangan antara keterjangkauan dan volume produksi, menjadikannya standar industri selama bertahun-tahun.
9.4 Versatilitas
Ketersediaan opsi SSP dan DSP memastikan bahwa wafer dapat disesuaikan dengan berbagai aplikasi.
10.Opsi kustomisasi
Untuk memenuhi kebutuhan pelanggan yang spesifik, wafer silikon Prime Grade 8 inci dapat disesuaikan dengan cara berikut:
- Rentang resistivitas:Dapat diatur agar sesuai dengan persyaratan perangkat dan proses yang berbeda.
- Variasi ketebalan:Ketebalan khusus dapat diproduksi untuk aplikasi unik.
- Lapisan oksida:Lapisan oksida termal atau kimia dapat ditambahkan sesuai kebutuhan.
11.Kesimpulan
Wafer Silikon Prime Grade 8 inci mewakili puncak teknologi wafer silikon, memberikan kualitas, kinerja, dan fleksibilitas yang tak tertandingi.Spesifikasi canggih dan proses manufaktur yang kuat membuatnya sangat diperlukan dalam produksi perangkat semikonduktor modernApakah Anda merancang prosesor generasi berikutnya, perangkat MEMS, atau fotonik mutakhir, wafer ini memastikan keandalan dan presisi yang diperlukan untuk sukses.
Dengan menawarkan opsi SSP dan DSP, serta fleksibilitas untuk menyesuaikan resistivitas dan ketebalan, wafer ini siap untuk memenuhi permintaan industri semikonduktor yang berkembang.Aplikasi mereka yang luas dalam manufaktur teknologi tinggi dan penelitian memperkuat status mereka sebagai komponen penting dari rantai pasokan elektronik global.
