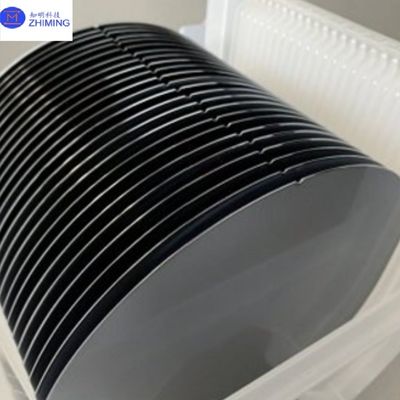

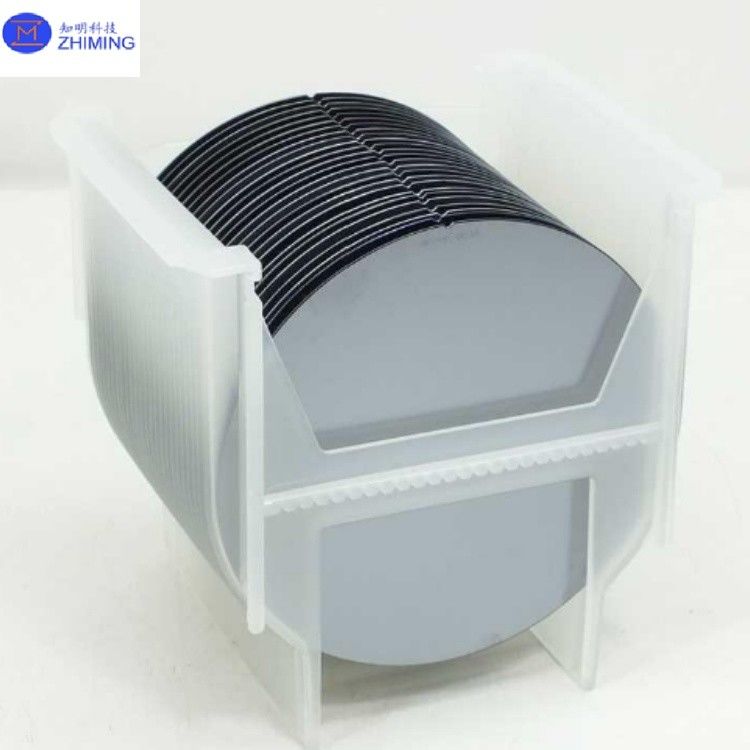

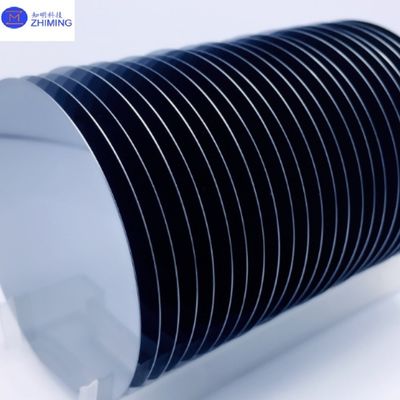

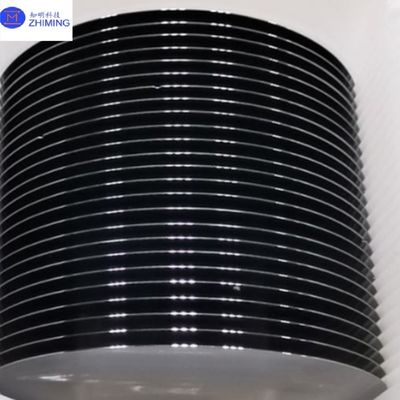

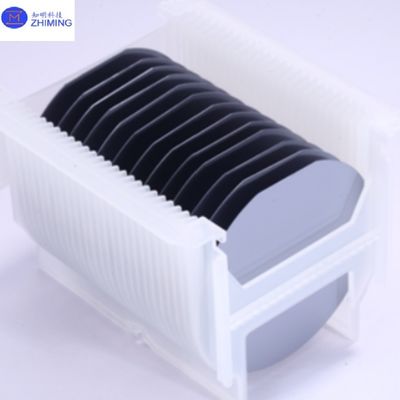

Si Wafer 8 inci Ketebalan 675 μm Untuk 775 μmP Tipe N Tipe 111 Double Side Polished / Single Side Polished
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | ZMSH |
| Nomor model: | SI WAFER |
Syarat-syarat pembayaran & pengiriman:
| Waktu pengiriman: | 2-4 minggu |
|---|---|
| Syarat-syarat pembayaran: | T/T |
|
Informasi Detail |
|||
| Polandia: | Poles Sisi Ganda/Tunggal | Orientasi: | <111> |
|---|---|---|---|
| Ketebalan: | 675 mikron hingga 775 mikron | RMS: | ＜1nm |
| TTV: | ＜20um | Konduktivitas termal: | Sekitar 150 W/(m·K) |
| Konsentrasi Oksigen: | ＜10 ppm | ||
| Menyoroti: | Wafer Si 8 inci,Wafer Si yang dipoles sisi ganda,Wafer Si yang dipoles satu sisi |
||
Deskripsi Produk
8inch Si Wafer Si Substrate 111 P Tipe N Tipe untuk sistem Mikro-elektromekanik (MEMS) atau perangkat semikonduktor daya atau komponen optik dan sensor
Deskripsi produk: Wafer silikon 8 inci dengan orientasi kristal (111) adalah bahan kristal tunggal berkualitas tinggi yang banyak digunakan dalam pembuatan semikonduktor.Orientasi kristal (111) memberikan sifat listrik dan mekanik tertentu yang bermanfaat untuk berbagai aplikasi kinerja tinggi.
Fitur Utama:
- Diameter:8 inci (200 mm).
- Kristal Orientasi:(111), menawarkan sifat permukaan yang unik, ideal untuk proses semikonduktor tertentu dan karakteristik perangkat.
- Kemurnian tinggi:Diproduksi dengan tingkat kemurnian yang tinggi untuk memastikan keseragaman dan tingkat cacat yang rendah, penting untuk aplikasi semikonduktor dan mikroelektronik.
- Kualitas permukaan:Biasanya dipoles atau dibersihkan untuk memenuhi persyaratan permukaan yang ketat untuk pembuatan perangkat.
Aplikasi:
- Perangkat Semikonduktor Daya:Orientasi (111) lebih disukai pada perangkat daya tertentu karena tegangan pemecahan yang tinggi dan sifat termal yang menguntungkan.
- MEMS (Microelectromechanical Systems):Sering digunakan untuk sensor, aktuator, dan perangkat berskala mikro lainnya, berkat struktur kristalnya yang terdefinisi dengan baik.
- Perangkat Optoelektronik:Cocok untuk aplikasi dalam perangkat penerbit cahaya dan fotodetektor, di mana kualitas kristal yang tinggi adalah penting.
- Sel surya:Silikon berorientasi (111) juga digunakan dalam sel fotovoltaik efisiensi tinggi, yang mendapat manfaat dari penyerapan cahaya yang ditingkatkan dan mobilitas pembawa.
Gambar aplikasi Si Wafer:
Pengaturan:
- Ketebalan dan resistivitas:Ini dapat disesuaikan sesuai dengan spesifikasi pelanggan untuk memenuhi persyaratan aplikasi khusus.
- Jenis doping:P-type atau N-type doping tersedia untuk menyesuaikan karakteristik listrik wafer.
Jenis wafer silikon ini sangat penting untuk berbagai aplikasi semikonduktor, memberikan keseimbangan kekuatan mekanik, kinerja listrik, dan kemudahan pemrosesan.
