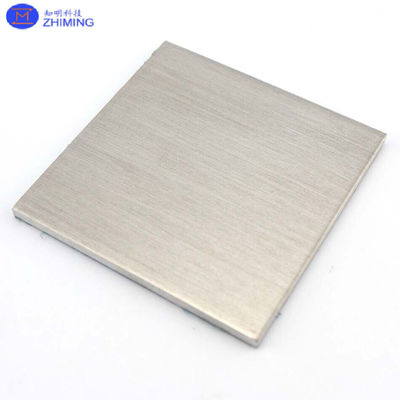

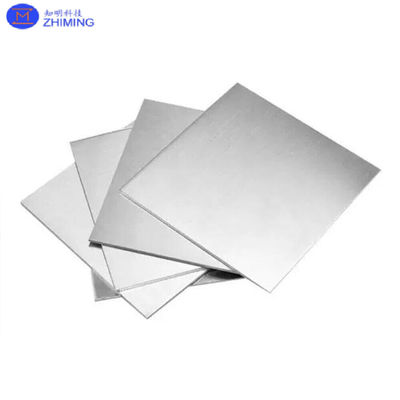

Ni Substrat struktur kubik kristal tunggal <100> <110><111> a=3,25A kemurnian 99,99% kepadatan 8.91
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | ZMSH |
Syarat-syarat pembayaran & pengiriman:
| Waktu pengiriman: | 2-4 minggu |
|---|---|
| Syarat-syarat pembayaran: | T/T |
|
Informasi Detail |
|||
| Kekasaran permukaan, Ra: | <10nm | Ukuran: | 10 mm x 10 mm x 0,5 mm Ukuran lain tersedia berdasarkan permintaan |
|---|---|---|---|
| Ekspansi termal: | 13,3x10-6K-1 | Kepadatan: | 8,9 g/cm3 |
| Titik Leleh: | 1.453 ºC | Struktur kristal: | Kubik |
| Kemurnian: | 99,99% (4N) | Bahan: | Ni |
| Menyoroti: | Substrat Ni kristal tunggal,struktur kubik Ni Substrat,Substrat Ni dengan kepadatan tinggi |
||
Deskripsi Produk
Ni Substrat struktur kubik kristal tunggal <100> <110><111> a=3.25A kemurnian 99,99% kepadatan 8.91
Ni Substrate abstrak
Nikel (Ni) substrat, terutama dalam bentuk wafer nikel, banyak digunakan dalam ilmu material dan penelitian elektronik karena sifat serbaguna mereka.Tersedia dalam dimensi 5x5x0.5 mm, 10x10x1 mm, dan 20x20x0,5 mm, substrat ini diorientasikan di sepanjang bidang kristalografi utama seperti <100>, <110>, dan <111>.Orientasi ini sangat penting dalam mempengaruhi penyimpangan film tipis, pertumbuhan epitaksial, dan studi permukaan, karena memungkinkan pencocokan kisi yang tepat dengan berbagai bahan.bahan magnetik, dan superkonduktor karena konduktivitas termal dan listrik yang sangat baik. kekuatan mekanik dan ketahanan terhadap korosi yang tinggi juga membuat mereka cocok untuk teknik pelapis canggih,pengembangan sensorKombinasi presisi kristallografi, fleksibilitas dimensi,dan bahan nikel berkualitas tinggi memastikan bahwa substrat ini memberikan kinerja optimal dalam aplikasi eksperimental dan industriDengan kemampuan mereka untuk mendukung berbagai film tipis dan pelapis, Ni substrat merupakan bagian integral dari pengembangan bahan baru dan perangkat di berbagai bidang teknologi tinggi.
Sifat-sifat Substrat Ni
Nikel (Ni) substrat menunjukkan berbagai sifat yang membuat mereka sangat berharga untuk berbagai penelitian dan aplikasi industri.Konduktivitas termal yang sangat baik, yang memungkinkan disipasi panas yang efektif dalam lingkungan suhu tinggi, membuatnya ideal untuk digunakan dalam elektronik dan perangkat listrik.Konduktivitas listrik tinggi, memungkinkan untuk berfungsi sebagai konduktor yang dapat diandalkan dalam sirkuit elektronik dan sensor.
Peraturanorientasi kristallografidari substrat Ni, seperti <100>, <110>, dan <111>, memainkan peran penting dalam menentukan permukaan material dan sifat interaksi.Orientasi ini memberikan kemampuan matching kisi dengan bahan film tipis yang berbeda, mendukung pertumbuhan yang tepat dari lapisan epitaxial.ketahanan korosimembuatnya tahan lama di lingkungan yang keras, yang bermanfaat untuk aplikasi di industri aerospace, maritim, dan pengolahan kimia.kekuatan mekanikSelanjutnya memastikan bahwa substrat Ni dapat menahan kekakuan pengolahan fisik dan eksperimen tanpa terdegradasi, menyediakan dasar yang stabil untuk deposit film tipis dan teknologi pelapis.Kombinasi ini termal, sifat listrik, dan mekanik membuat substrat Ni penting untuk penelitian lanjutan dalam nanoteknologi, ilmu permukaan, dan elektronik.
| Parameter Utama Substrat Nikel Kristal Tunggal | |
| SKU: | WA1510-WA1512 |
| Bahan | Tidak |
| CAS# | 7440-02-0 |
| Kemurnian | 990,99% (4N) |
| Struktur kristal | Kubik |
| Konstanta sel satuan | a = 3.5238Å |
| Titik leleh | 1,453 oC |
| Kepadatan | 80,9 g/cm3 |
| Ekspansi termal | 13.3 x 10- 6K-1 |
| Ukuran | 10 mm x 10 mm x 0,5 mm |
| Ukuran lain tersedia atas permintaan | |
| Pengelasan permukaan | Sisi tunggal dipoles adalah standar, sisi ganda dipoles atas permintaan |
| Kristal orientasi | (100), (110), (111) |
| Keropos permukaan, Ra | < 10 nm |
| Paket |
Disegel di kelas 100 kantong bersih dikemas di kelas 1000 kamar bersih |
Aplikasi Ni Substrate
Nikel (Ni) substrat, karena serbaguna fisik, kimia, dan sifat kristallografi, menemukan banyak aplikasi di berbagai bidang ilmiah dan industri.Berikut adalah beberapa aplikasi utama substrat Ni:
1.Deposisi Film Nipis dan Epitaxy
Nikel substrat banyak digunakan dalam deposisi film tipis dan lapisan epitaxial. orientasi kristallografi spesifik dari Ni substrat, seperti <100>, <110>, dan <111>,memberikan jaringan yang cocok dengan berbagai bahanHal ini membuat mereka sangat berharga dalam industri semikonduktor, di manafilm bebas cacat sangat penting untuk produksi microchip, sensor, dan perangkat elektronik lainnya.
2.Bahan Magnetik dan Spintronik
Sifat ferromagnetik yang melekat pada nikel membuat substrat Ni ideal untuk aplikasi dalam penelitian bahan magnetik dan spintronik.bidang teknologi yang mengeksploitasi spin intrinsik elektron dan momen magnetik merekaSubstrat Ni sering digunakan dalam pengembangan perangkat penyimpanan magnetik, sensor, dan perangkat spintronik, di mana mengendalikan spin elektron adalah kunci untuk meningkatkan kinerja perangkat.
3.Katalisis dan Sel Bahan Bakar
Substrat nikel memainkan peran penting dalam katalisis, terutama dalam pengembangan sel bahan bakar dan sensor elektrokimia.Nikel adalah katalis yang sangat baik untuk reaksi evolusi hidrogen (HER) dan reaksi evolusi oksigen (OER), yang sangat penting dalam teknologi pemisahan air dan sel bahan bakar.berkontribusi pada proses konversi energi yang efisien.
4.Nanoteknologi dan Ilmu Permukaan
Substrat nikel banyak digunakan dalam penelitian nanoteknologi dan ilmu permukaan. Struktur kristal yang stabil dan kualitas permukaan yang tinggi membuatnya cocok untuk pertumbuhan nanopartikel, nanowires,Substrat Ni menyediakan dasar yang dapat diandalkan untuk pembuatan perangkat dan bahan skala nano yang digunakan dalam berbagai aplikasi,Dari sensor canggih ke perangkat nanofotonik.
5.Penelitian Superkonduktivitas
Nikel substrat digunakan sebagai dasar untuk mengembangkan film tipis superkonduktif.sangat penting dalam bidang seperti komputasi kuantumNikel memiliki konduktivitas listrik dan termal yang tinggi sehingga menjadikannya substrat yang cocok untuk penelitian dan pengembangan teknologi mutakhir ini.
6.Lapisan Lanjutan dan Ketahanan Korosi
Nikel substrat sering digunakan dalam pengembangan lapisan pelindung canggih, terutama di industri seperti aerospace, kelautan,dan otomotif di mana bahan yang terkena lingkungan yang keras. Nikel tahan terhadap korosi dan oksidasi meningkatkan daya tahan lapisan ini, menjadikannya pilihan populer untuk aplikasi jangka panjang.Substrat Ni juga digunakan dalam produksi pelapis tahan haus dan penghalang termal, memberikan kinerja yang ditingkatkan dalam kondisi ekstrim.
7.Perangkat dan Sensor Elektrokimia
Nikel substrat umumnya digunakan dalam perangkat elektrokimia seperti baterai dan sensor.Mereka menyediakan platform yang kuat untuk pembuatan sensor elektrokimia, yang digunakan untuk mendeteksi berbagai gas, bahan kimia, dan biomolekul.substrat nikel mendukung pengembangan perangkat penyimpanan energi dengan efisiensi yang lebih tinggi dan siklus hidup yang lebih lama.
8.Optoelektronika
Substrat nikel juga digunakan dalam aplikasi optoelektronik, seperti LED, dioda laser, dan sel fotovoltaik.dikombinasikan dengan ketahanan mekanik mereka, membuat substrat Ni pilihan yang baik untuk mendukung perangkat optoelektronik yang membutuhkan disipasi panas yang stabil dan efisien, penting untuk mempertahankan kinerja perangkat dari waktu ke waktu.
Singkatnya, substrat Ni memainkan peran penting dalam bidang seperti deposisi film tipis, penelitian bahan magnetik, katalisis, nanoteknologi, superkonduktivitas, dan pengembangan pelapis lanjutan.Kombinasi presisi kristallografi mereka, konduktivitas listrik dan termal, ketahanan korosi, dan kekuatan mekanik membuat mereka bahan penting untuk berbagai teknologi mutakhir.
Pertanyaan dan Jawaban
Untuk apa nikel Ni digunakan?
Nikel tahan korosi dan digunakanuntuk plat logam lain untuk melindungi merekaNamun, ini terutama digunakan dalam pembuatan paduan seperti stainless steel.
