Informasi Detail |
|||
| Bahan: | Cu | Kemurnian: | 99,999% (5N) |
|---|---|---|---|
| Struktur kristal: | Kubik, Fm-3m | Konstanta sel satuan: | a = 3,614 A |
| Titik leleh (ºC): | 1.084,62 | Kepadatan (g/cm3): | 8.96 |
| Ekspansi termal (x 10-6 K-1 ): | 16.5 | Konduktivitas Termal (W m-1 K-1): | 401 |
| Menyoroti: | 990,99% Substrat tembaga,100 110 111 orientasi Substrat tembaga |
||
Deskripsi Produk
Substrat tembaga Wafer Cu kubik tembaga/substrat 100 110 111 orientaiton SSP DSP kemurnian 99,99%
Substrat tembaga singkat
Wafer tembaga kristal tunggal kami, dengan kemurnian 99,99%, dirancang untuk memberikan kinerja listrik dan termal yang optimal untuk aplikasi semikonduktor dan elektronik canggih.Wafer ini tersedia dalam orientasi yang berbeda, termasuk <100>, <110>, dan <111>, disesuaikan untuk memaksimalkan efisiensi dalam kasus penggunaan tertentu. Dengan ukuran mulai dari 5 × 5 × 0,5 mm hingga 20 × 20 × 1 mm dan konstanta kisi 3,607 Å,substrat tembaga ini memastikan presisi tinggi dan stabilitas strukturalKedua sisi dipoles tunggal (SSP) dan sisi dipoles ganda (DSP) pilihan yang tersedia, catering untuk beragam persyaratan manufaktur.Konduktivitas tembaga yang sangat baik membuat wafer ini sangat efektif untuk digunakan dalam interkoneksi elektronikDirancang untuk fleksibilitas, mereka ideal untuk berbagai aplikasi, dari perangkat bertenaga tinggi untuk sirkuit rumit,memberikan keandalan dan kinerja yang sangat baik dalam lingkungan yang menuntut.

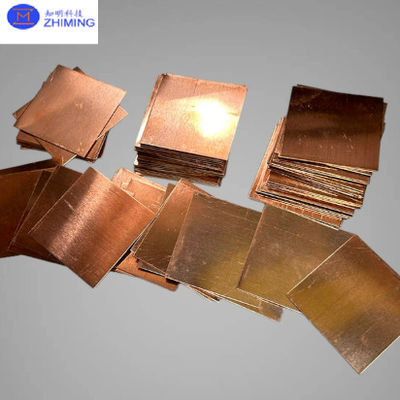

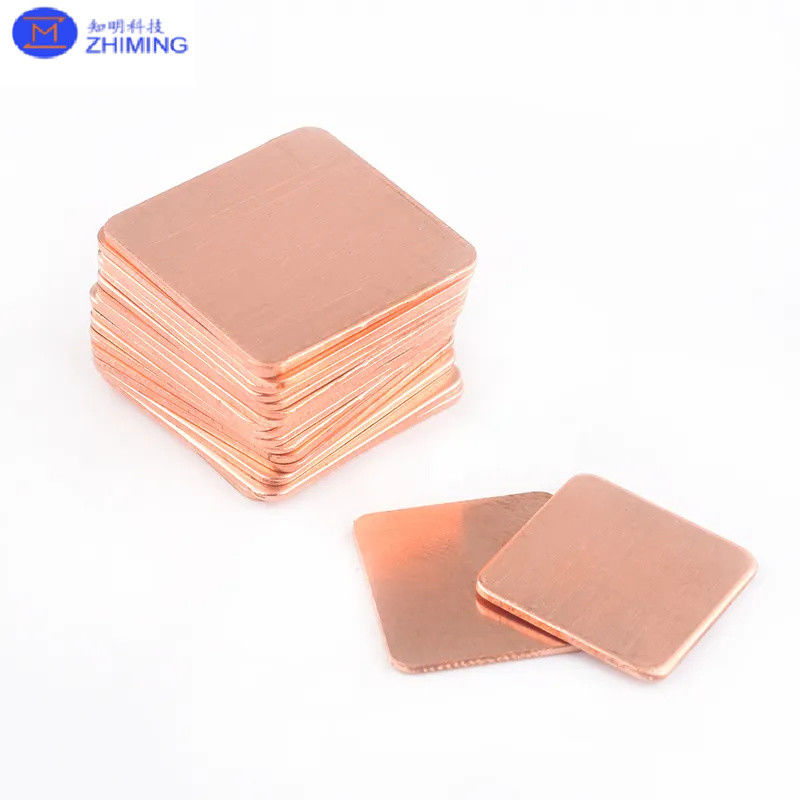

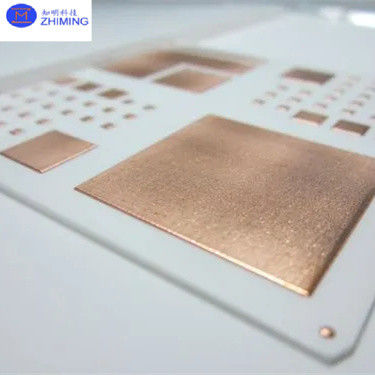

jendela substrat tembaga
sifat substrat tembaga
Substrat tembaga terkenal karena sifat listrik dan termalnya yang unggul, sehingga sangat penting dalam aplikasi berkinerja tinggi.Substrat ini menunjukkan konduktivitas listrik yang luar biasa, yang memastikan transfer energi yang cepat dan efisien dalam sistem elektronik.yang sangat penting untuk menjaga kinerja dan keandalan perangkat canggihKemurnian tinggi juga mengurangi kemungkinan cacat dan meningkatkan integritas struktural komponen elektronik,membuat mereka cocok untuk industri penggerak presisi seperti mikroelektronika dan semikonduktor.
Struktur kristal tunggal tembaga, yang ditawarkan dalam orientasi <100>, <110>, dan <111>, memberikan keseragaman kristalografi dan kekuatan yang tinggi.Orientasi ini dipilih dengan hati-hati berdasarkan persyaratan aplikasi khusus, memastikan bahwa substrat tembaga memberikan kinerja optimal. Parameter kisi 3,607 Å berkontribusi pada keselarasan atom yang tepat,menciptakan dasar yang stabil untuk pengembangan perangkat elektronik generasi berikutnyaKeakuratan atom ini sangat penting dalam mengurangi resistensi dan meningkatkan kinerja keseluruhan sistem berbasis tembaga.
Selain itu, substrat tembaga tersedia dalam berbagai finishing yang dipoles, termasuk dipoles sisi tunggal (SSP) dan dipoles sisi ganda (DSP).Permukaan yang dipoles meningkatkan antarmuka antara substrat dan bahan film tipis, mengurangi kerugian penyebaran dan meningkatkan efisiensi proses manufaktur.Substrat tembaga banyak digunakan dalam mikroelektronika, sistem disipasi panas, dan teknologi penyimpanan energi, di mana manajemen panas yang efisien dan keandalan sangat penting.Sifat-sifat ini membuat substrat tembaga menjadi bahan kunci dalam banyak aplikasi teknologi canggih.
| Parameter utama substrat kristal tunggal tembaga | |
| Bahan | Cu |
| CAS# | 7440-50-8 |
| Kemurnian | 990,999% (5N) |
| Struktur kristal | Kubik, Fm-3m |
| Konstanta sel satuan | a = 3,614 A |
| Titik leleh (oC) | 1,084.62 |
| Densitas (g/cm)3) | 8.96 |
| Kekerasan | 3 Mohs, 343-369 Vickers |
| Ekspansi termal (x 10- 6K-1) | 16.5 |
| Konduktivitas termal (W m)-1K-1) | 401 |
| Ukuran | 5 mm x 5 mm x 1 mm tebal, 10 mm x 10 mm x 0,5 mm tebal |
| ukuran lain tersedia atas permintaan | |
| Pengelasan permukaan | Sisi tunggal dipoles adalah standar, sisi ganda dipoles atas permintaan |
| Kristal orientasi | (100), (110), (111), +/- 0,5 derajat |
| Keruwetan permukaan, Ra: | ~10nm |
| Paket | disegel di kelas 100 kantong bersih dikemas di kelas 1000 kamar bersih |
aplikasi substrat tembaga
Substrat tembaga memiliki beberapa aplikasi penting di berbagai industri karena konduktivitas listrik, konduktivitas panas, dan kekuatan mekanik tembaga yang sangat baik.Di bawah ini adalah beberapa aplikasi utama:
1.Elektronik dan Semikonduktor
- Papan sirkuit cetak (PCB):Tembaga banyak digunakan dalam PCB untuk interkoneksi listrik karena konduktivitasnya yang superior.
- Perangkat bertenaga tinggi:Substrat tembaga sangat penting dalam elektronik daya dan sirkuit terintegrasi di mana manajemen termal sangat penting. Substrat ini membantu menghilangkan panas secara efektif.
- Pencahayaan LED:Substrat tembaga sering digunakan dalam paket LED bertenaga tinggi karena dapat mengelola panas yang tinggi yang dihasilkan, memastikan umur panjang dan kinerja.
2.Pengelolaan Termal
- Heat sinks dan modul pendingin:Substrat tembaga digunakan dalam heat sinks untuk mendinginkan perangkat elektronik, seperti CPU dan GPU. Konduktivitas termal tembaga yang tinggi memungkinkan disipasi panas yang efektif,meningkatkan kinerja dan keandalan.
- Modul daya:Dalam semikonduktor tenaga (misalnya, MOSFET dan IGBT), substrat tembaga berfungsi sebagai bahan dasar untuk menghilangkan panas yang dihasilkan dalam sistem tenaga berkinerja tinggi.
3.Energi Terbarukan
- Sel fotovoltaik (matahari):Substrat tembaga digunakan dalam sel surya, terutama dalam teknologi film tipis surya.Substrat tembaga menyediakan konduksi listrik sambil memungkinkan disipasi panas yang efisien dari modul surya.
- Sel bahan bakar:Substrat tembaga dapat digunakan dalam sel bahan bakar oksida padat (SOFC) karena kemampuannya untuk menangani suhu tinggi dan memastikan efisiensi energi yang optimal.
4.Telekomunikasi
- Perangkat RF/Microwave:Substrat tembaga digunakan dalam kemasan komponen RF dan gelombang mikro frekuensi tinggi, di mana kinerja listrik dan manajemen termal sangat penting.
- Jaringan 5G dan Wireless:Dengan munculnya teknologi 5G, substrat tembaga digunakan dalam antena dan perangkat komunikasi karena integritas sinyal dan disipasi panas yang efisien.
5.Otomotif dan Aerospace
- Kendaraan listrik (EV):Substrat tembaga memainkan peran penting dalam sistem manajemen baterai kendaraan listrik.Mereka membantu menjaga efisiensi modul daya dan menghilangkan panas yang dihasilkan selama operasi kecepatan tinggi.
- Elektronika aerospace:Dalam aplikasi aerospace, substrat tembaga digunakan dalam avionika dan sensor karena daya tahan dan kinerja termal yang tinggi di bawah kondisi ekstrem.
6.Perangkat Medis
- Peralatan pencitraan medis:Substrat tembaga digunakan dalam perangkat medis seperti MRI dan CT scanner di mana konduktivitas elektronik dan disipasi panas sangat penting.
- Peralatan Medis Pakai:Substrat tembaga membantu dalam miniaturisasi sirkuit elektronik dalam perangkat medis portabel dan portabel sambil mempertahankan efisiensi mereka.
7.Aplikasi pada Suhu Tinggi
- Transistor dan Dioda Daya:Substrat tembaga digunakan dalam lingkungan suhu tinggi, terutama untuk elektronik daya seperti transistor dan dioda di jaringan listrik dan sistem kontrol industri.
Kombinasi konduktivitas termal dan listrik tembaga membuatnya ideal untuk aplikasi yang membutuhkan manajemen panas dan transfer energi yang efisien.Sifat-sifat ini berkontribusi pada penggunaan yang luas dalam teknologi modern.
Pertanyaan dan Jawaban
Apa bahan baku tembaga?
Konsentrat tembagaPada alam tembaga dapat ditemukan dalam banyak mineral, dengan persentase berkisar antara sekitar 0,5% dan 10%.Setelah mineral ini ditambang, berbagai proses diterapkan untuk meningkatkan konsentrasi tembaga menjadi 20 sampai 35%.
