Detail produk:

Tempat asal: Cina
Nama merek: ZMSH
Sertifikasi: Rohs
Harga terbaik Kontak

Informasi Detail

Bahan: SiO2, silika lebur (kuarsa lebur) Kelas: JGS1 JGS2 (Silika Fused Kelas Optik)
Diameter: 8 inci 12 inci Ketebalan: 750um±25um
Datar Primer:: 16 +/- 2 mm (hanya datar primer) pemolesan permukaan: Double Side Polished (DSP) dengan kekasaran permukaan Ra < 1 nm pada permukaan atas dan bawah
Perbaikan permukaan: S/D 20/10 TTV: < 10 mikron
Menyoroti:

Wafer Silikon 8 inci

,

Wafer Silikon Tembaga JGS1

,

Wafer Silikon 12 inci

Deskripsi Produk


Wafer Silikon Yang Dipecat JGS1 JGS2 BF33 8 inci 12 inci ketebalan 750um±25um Ra ≤ 0.5nm TTV ≤ 10um

Wafer Silikon Tembaga JGS1 JGS2 BF33 8 inci 12 inci

Wafer BF33, jenis kaca borosilikat, dihargai karena ketahanan tinggi terhadap kelelahan termal dan korosi kimia.dan aplikasi medis karena daya tahan dan sifat optik yang sangat baikSeperti JGS1 dan JGS2, wafer BF33 tersedia dalam ukuran 8 inci dan 12 inci, memenuhi berbagai kebutuhan industri.Kemampuan mereka untuk mempertahankan stabilitas dalam kondisi suhu tinggi membuat mereka pilihan yang disukai di lingkungan yang membutuhkan manajemen termal yang tepat, berkontribusi pada keandalan dan efisiensi sistem teknologi canggih.

Wafer Silikon Yang Dipecat JGS1 JGS2 BF33 8 inci 12 inci ketebalan 750um±25um Ra ≤ 0.5nm TTV ≤ 10um 0




Fused Silica wafer JGS1 JGS2 BF33 8inch 12inch ′s properti

Wafer silika cair, termasuk JGS1, JGS2, dan BF33, memiliki beberapa sifat yang berbeda yang membuat mereka berharga dalam industri berteknologi tinggi:

  1. JGS1:

    • Transmisi UV: Sangat baik, terutama dalam UV dalam (panjang gelombang di bawah 200nm).
    • Ekspansi Termal: Sangat rendah, membuatnya tahan terhadap fluktuasi suhu.
    • Resistensi Kimia: Kuat terhadap asam dan zat korosif lainnya.
    • Aplikasi: Cocok untuk optik UV, sistem laser, dan pembuatan semikonduktor.
  2. JGS2:

    • Transmisi: Transmisi tinggi dalam spektrum inframerah terlihat dan dekat (NIR).
    • Stabilitas termal: Ketahanan terhadap perubahan termal yang lebih tinggi dibandingkan dengan JGS1.
    • Daya tahan: Tahan suhu ekstrim dan tahan terhadap kelelahan termal.
    • Aplikasi: Ideal untuk optik IR, lingkungan suhu tinggi, dan instrumen presisi.
  3. BF33 (kaca borosilikat):

    • Ketahanan terhadap kejutan panas: Sangat baik, dengan koefisien ekspansi termal yang lebih tinggi daripada wafer JGS.
    • Resistensi Kimia: Kuat terhadap alkali dan asam.
    • Sifat Optik: Transmisi cahaya yang baik dalam spektrum yang terlihat.
    • Aplikasi: Umum digunakan dalam optik, elektronik, dan aplikasi medis yang membutuhkan komponen kaca yang tahan lama.

Ukuran yang tersedia termasuk wafer standar 8 inci dan 12 inci, yang dapat disesuaikan sesuai dengan kebutuhan industri tertentu.




Fused Silica wafer JGS1 JGS2 BF33 8inch 12inch s aplikasi

Wafer silika cair seperti JGS1, JGS2, dan BF33 banyak digunakan di berbagai industri karena sifatnya yang berbeda.

  1. JGS1 Wafer Silikon Tembaga:

    • Optik UV: JGS1 sangat transparan dalam kisaran ultraviolet (UV), menjadikannya ideal untuk lensa UV, jendela, dan komponen optik dalam sistem laser dan fotolitografi.
    • Produksi Semikonduktor: Sering digunakan dalam substrat fotomask, optik presisi, dan proses litografi karena ekspansi termal rendah dan ketahanan kimia yang sangat baik.
    • Sistem Laser: Digunakan dalam sistem laser bertenaga tinggi di mana transparansi UV dan stabilitas termal sangat penting.
    • Penelitian ilmiah: Digunakan dalam instrumen presisi tinggi dan perangkat analisis yang membutuhkan transmisi UV yang unggul.
  2. JGS2 Wafer Silikon Tembaga:

    • Optik inframerah (IR): Transmisi tinggi di daerah inframerah terlihat dan dekat (NIR) membuat JGS2 ideal untuk sensor IR, jendela, dan lensa dalam instrumen ilmiah dan aplikasi industri.
    • Aplikasi pada Suhu Tinggi: Stabilitas termal yang luar biasa JGS2 membuatnya cocok untuk jendela tungku, lingkungan suhu tinggi, dan substrat kondisi ekstrem.
    • Instrumen optik presisi: Umum digunakan dalam instrumen yang membutuhkan kejelasan optik dan ketahanan terhadap ekspansi termal dan tekanan mekanik.
  3. BF33 Wafer kaca borosilikat:

    • Perangkat optik dan elektronik: Karena ketahanan kelelahan termal dan ketahanan kimia yang tinggi, BF33 digunakan dalam teknologi tampilan, sensor, dan komponen elektronik.
    • Peralatan Medis dan Laboratorium: Ideal untuk diagnostik medis, peralatan kaca laboratorium, dan perangkat analisis yang membutuhkan ketahanan kimia dan kejelasan optik.
    • Aplikasi Industri: Sering digunakan dalam perangkat optik kelas industri dan peralatan pemantauan lingkungan, di mana daya tahan mekanik dan kimia penting.

Ukuran Standar: Wafer JGS1, JGS2, dan BF33 biasanya tersedia di8 incidan12 inciukuran, meskipun mereka dapat disesuaikan untuk memenuhi persyaratan industri tertentu, terutama di bidang seperti optik, manufaktur semikonduktor, aerospace, perangkat medis, dan penelitian.

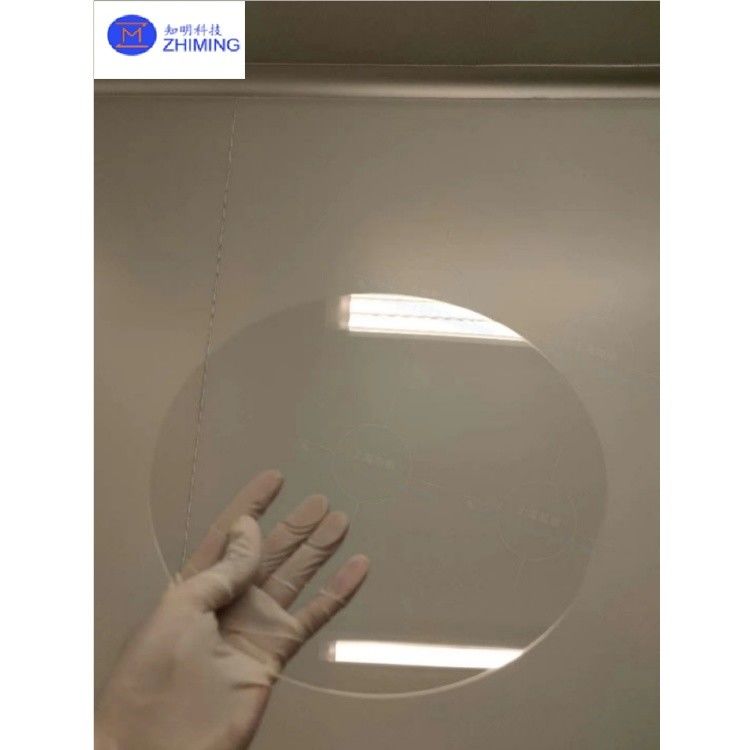

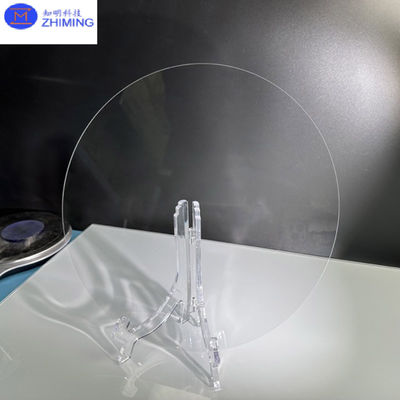

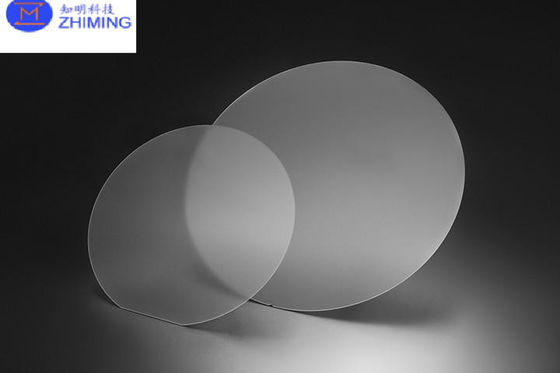

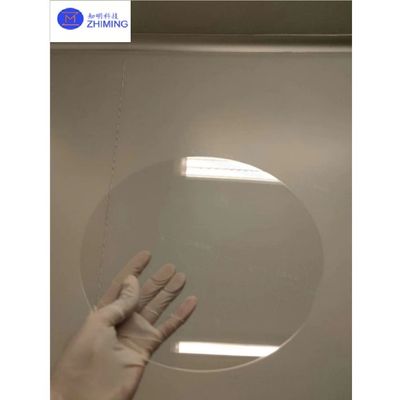

Wafer Silikon Tembaga JGS1 JGS2 BF33 Foto 8 inci 12 inci

Wafer Silikon Yang Dipecat JGS1 JGS2 BF33 8 inci 12 inci ketebalan 750um±25um Ra ≤ 0.5nm TTV ≤ 10um 1Wafer Silikon Yang Dipecat JGS1 JGS2 BF33 8 inci 12 inci ketebalan 750um±25um Ra ≤ 0.5nm TTV ≤ 10um 2
Wafer Silikon Yang Dipecat JGS1 JGS2 BF33 8 inci 12 inci ketebalan 750um±25um Ra ≤ 0.5nm TTV ≤ 10um 3Wafer Silikon Yang Dipecat JGS1 JGS2 BF33 8 inci 12 inci ketebalan 750um±25um Ra ≤ 0.5nm TTV ≤ 10um 4
