8 inci GaN-on-Si Epitaxy Wafer 110 111 110 N tipe P tipe kustomisasi Semikonduktor RF LED
Detail produk:
| Place of Origin: | China |
| Nama merek: | ZMSH |
| Model Number: | GaN-on-Si Wafer |
Syarat-syarat pembayaran & pengiriman:
| Waktu pengiriman: | 2-4 minggu |
|---|---|
| Syarat-syarat pembayaran: | T/T |
|
Informasi Detail |
|||
| Dipoli: | DSP SSP | Konsentrasi Doping: | Konsentrasi dari unsur doping 1 × 10^16 - 1 × 10^18 Cm^-3 |
|---|---|---|---|
| Kepadatan Cacat: | ≤ 500 cm2 | Kondisi penyimpanan: | Lingkungan Penyimpanan Wafer Suhu 20-25°C, Kelembaban ≤60% |
| Mobilitas: | 1200 ~ 2000 | Ketebalan: | 350 + 10um |
| Kebosanan: | Kerataan Permukaan Wafer ≤0,5 μm | Diameter: | 2-8 inci |
| Menyoroti: | 8 inci GaN-on-Si Epitaxy Wafer,111 GaN-on-Si Epitaxy Wafer,110 GaN-on-Si Epitaxy Wafer |
||
Deskripsi Produk
8 inci GaN-on-Si Epitaxy Wafer 110 111 110 N-tipe P-tipe kustomisasi Semikonduktor RF LED
Deskripsi Wafer GaN-on-Si:
Wafer MMIC GaN-on-Si berdiameter 8 inci dan wafer CMOS Si (di atas, kiri) terintegrasi 3D pada skala wafer.Substrat Si dari wafer silikon-on-isolator benar-benar dihapus dengan penggilingan dan etching basah selektif untuk berhenti di oksida yang terkubur (BOX)Vias ke bagian belakang CMOS dan ke bagian atas sirkuit GaN diukir secara terpisah dan saling terhubung dengan logam atas.Integrasi vertikal meminimalkan ukuran chip dan mengurangi jarak interkoneksi untuk mengurangi kerugian dan keterlambatanSelain pendekatan ikatan oksida-oksida, pekerjaan sedang berlangsung untuk memperluas kemampuan pendekatan integrasi 3D dengan menggunakan interkoneksi ikatan hibrida,yang memungkinkan koneksi listrik langsung antara dua wafer tanpa saluran terpisah ke sirkuit GaN dan CMOS.
Karakter Wafer GaN-on-Si:
Keseragaman yang tinggi
Arus kebocoran rendah
Suhu operasi yang lebih tinggi
Karakteristik 2DEG yang sangat baik
Tegangan pemutusan tinggi (600V-1200V)
Resistensi ON yang lebih rendah
Frekuensi switching yang lebih tinggi
Frekuensi operasi yang lebih tinggi (hingga 18GHz)
Proses yang kompatibel dengan CMOS untuk MMIC GaN-on-Si
Penggunaan substrat Si dengan diameter 200 mm dan alat CMOS mengurangi biaya dan meningkatkan hasil
Integrasi 3D skala wafer dari GaN MMIC dengan CMOS untuk meningkatkan fungsionalitas dengan peningkatan ukuran, berat, dan manfaat daya
Bentuk Wafer GaN-on-Si:
| PEMBANGUNAN | Gallium Nitride pada wafer Silicon, GaN pada wafer Silicon |
| GaN film tipis | 00,5 μm ± 0,1 μm |
| Orientasi GaN | C-plane (0001) |
| Ga-wajah | < 1nm, Saat dewasa, siap untuk EPI |
| N-face | P-type/B-doped |
| Polaritas | Ga-wajah |
| Jenis konduktivitas | Undoped/tipe N |
| Kapadatan cacat makro | <5/cm^2 |
| Substrat wafer silikon | |
| Orientasi | < 100> |
| Jenis konduktivitas | Tipe N/P-doped atau tipe P/B-doped |
| Dimensi: | 10 x 10 x 0.5mm 2 inci 4 inci 6 inci 8 inci |
| Resistivitas | 1-5 ohm-cm, 0-10 ohm-cm, < 0,005 ohm-cm atau lainnya |

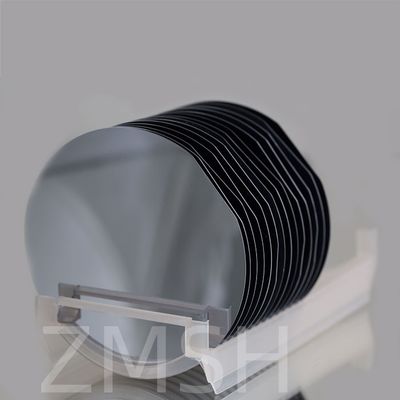

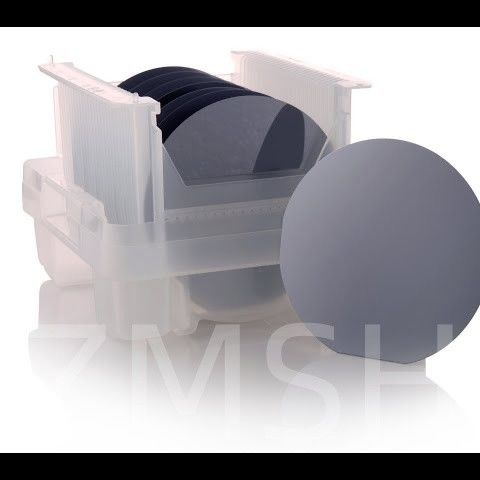

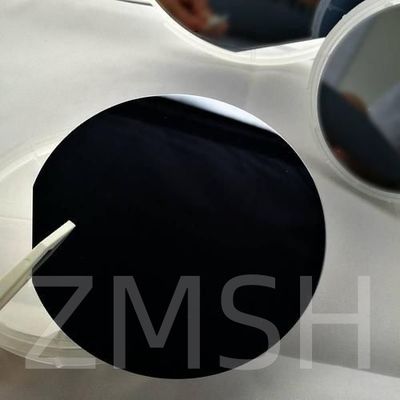

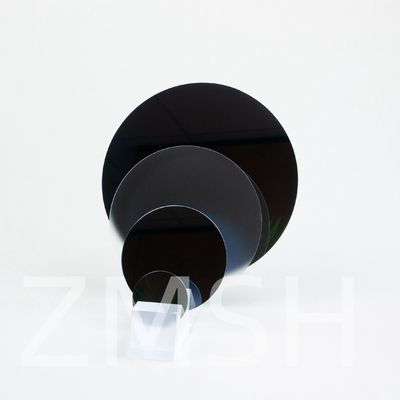

Foto fisik wafer GaN-on-Si:
Aplikasi Wafer GaN-on-Si:
1Pencahayaan: Substrat GaN-on-Si digunakan dalam pembuatan dioda penerbit cahaya (LED) dengan kecerahan tinggi untuk berbagai aplikasi seperti pencahayaan umum, pencahayaan mobil,pencahayaan latar untuk tampilanGaN LED hemat energi dan tahan lama.
2. Power Electronics: GaN-on-Si substrat digunakan dalam produksi perangkat elektronik daya seperti transistor mobilitas elektron tinggi (HEMT) dan dioda Schottky.Perangkat ini digunakan dalam catu daya, inverter, dan konverter karena efisiensi tinggi dan kecepatan switching yang cepat.
3Komunikasi nirkabel: Substrat GaN-on-Si digunakan dalam pengembangan perangkat RF frekuensi tinggi dan daya tinggi untuk sistem komunikasi nirkabel seperti sistem radar, komunikasi satelit,dan stasiun dasarPerangkat RF GaN menawarkan kepadatan daya dan efisiensi yang tinggi.
4Otomotif: GaN-on-Si substrat semakin digunakan dalam industri otomotif untuk aplikasi seperti pengisi daya onboard, DC-DC konverter, dan drive motor karena kepadatan daya tinggi mereka,efisiensi, dan keandalan.
5Energi surya: substrat GaN-on-Si dapat digunakan dalam produksi sel surya,di mana efisiensi tinggi dan ketahanan terhadap kerusakan radiasi dapat menguntungkan untuk aplikasi ruang angkasa dan fotovoltaik terkonsentrasi.
6Sensor: Substrat GaN-on-Si dapat digunakan dalam pengembangan sensor untuk berbagai aplikasi, termasuk sensor gas, sensor UV, dan sensor tekanan,karena sensitivitas dan stabilitas yang tinggi.
7Biomedis: Substrat GaN-on-Si memiliki aplikasi potensial dalam perangkat biomedis untuk sensing, pencitraan, dan terapi karena biokompatibilitas, stabilitas,dan kemampuan untuk beroperasi di lingkungan yang keras.
8. Elektronik Konsumen: Substrat GaN-on-Si digunakan dalam elektronik konsumen untuk berbagai aplikasi seperti pengisian nirkabel, adaptor daya,dan sirkuit frekuensi tinggi karena efisiensi tinggi dan ukuran kompak.
Gambar Aplikasi Wafer GaN-on-Si:
FAQ:
1.P: Apa proses GaN pada silikon?
A: Teknologi penumpuk 3D. Setelah dipisahkan, wafer donor silikon terbelah di sepanjang bidang kristal yang melemah dan dengan demikian meninggalkan lapisan tipis bahan saluran silikon pada wafer GaN.Saluran silikon ini kemudian diproses menjadi transistor PMOS silikon pada wafer GaN.
2T: Apa kelebihan gallium nitride dibandingkan silikon?
A: Gallium nitride (GaN) adalah sangat keras, mekanik stabil, biner III/V langsung bandgap semikonduktor.Konduktivitas termal yang lebih tinggi dan resistensi on yang lebih rendah, perangkat daya berbasis GaN secara signifikan mengungguli perangkat berbasis silikon.
