2 inci 4 inci 6 inci 8 inci 12 inci Si wafer Silicon wafer Polishing Undoped P tipe N tipe Semikonduktor
Detail produk:
| Place of Origin: | China |
| Nama merek: | ZMSH |
| Nomor model: | SI WAFER |
|
Informasi Detail |
|||
| Orientasi: | <100> atau <111> | Resistivitas: | 1-10 ohm-cm (atau sesuai spesifikasi) |
|---|---|---|---|
| TTV: | ≤ 2µm | busur: | ≤ 40µm |
| Melengkung: | ≤ 40µm | Jumlah Partikel: | ≤ 50 pada ≥ 0,12µm |
| Nilai Tukar Tambah: | ≤ 1µm (di area 20mm x 20mm) | Kerataan (GBIR）: | ≤ 0,5µm (Kisaran Ideal Sisi Belakang Global) |
| Menyoroti: | Wafer Silikon yang tidak di-dop,Wafer silikon 12 inci,Wafer silikon tipe P |
||
Deskripsi Produk
2 inci 4 inci 6 inci 8 inci 12 inci Si wafer Silicon wafer Polishing Undoped P tipe N tipe Semikonduktor
Deskripsi Si Wafer:
Wafer silikon adalah bahan yang digunakan untuk memproduksi semikonduktor, yang dapat ditemukan dalam semua jenis perangkat elektronik yang meningkatkan kehidupan orang.Silikon berada di urutan kedua sebagai unsur yang paling umum di alam semesta; sebagian besar digunakan sebagai semikonduktor di sektor teknologi dan elektronik.Disk super datar ini disempurnakan menjadi permukaan seperti cerminSelain itu juga terbuat dari permukaannya yang halus yang membuatnya menjadi benda ter datar di dunia.kualitas yang penting dalam membuatnya bahan substrat yang sempurna untuk semikonduktor modern.
Karakter Si Wafer:
Young's Modulus: Sekitar 130-185 GPa, menunjukkan kekakuan wafer silikon 300mm
Ketahanan fraktur: Silikon memiliki ketahanan fraktur yang rendah, yang berarti cenderung retak di bawah tekanan.
Konduktivitas termal: Sekitar 149 W/m·K pada 300K, yang relatif tinggi dan bermanfaat untuk menghilangkan panas yang dihasilkan dalam perangkat elektronik.
Koefisien Ekspansi Termal: Sekitar 2,6 x 10^-6 /K, menunjukkan seberapa besar wafer akan berkembang dengan perubahan suhu.
Band Gap: Silikon memiliki celah band tidak langsung sekitar 1,1 eV pada suhu kamar, yang cocok untuk membuat perangkat elektronik seperti transistor.
Resistivitas: Berbeda-beda tergantung pada doping; silikon intrinsik memiliki resistivitas tinggi (~ 10 ^ 3 Ω · cm), sedangkan silikon doped dapat memiliki resistivitas mulai dari 10 ^ 3 hingga 10 ^ 3 Ω · cm.
Konstan Dielektrik: Sekitar 11,7 pada 1 MHz, yang mempengaruhi kapasitansi perangkat yang terbuat dari silikon.
Stabilitas Kimia: Silikon secara kimiawi stabil dan tahan terhadap sebagian besar asam dan alkali pada suhu kamar, kecuali asam hidrofluorat (HF).
Oksidasi: Silikon membentuk lapisan oksida asli (SiO2) ketika terkena oksigen pada suhu tinggi, yang digunakan dalam pembuatan perangkat semikonduktor untuk lapisan isolasi dan pelindung.
Bentuk SiWafer:
| Parameter/Fitur | Deskripsi/spesifikasi |
| Jenis bahan | Silicon Kristal Tunggal |
| Kemurnian | 990,9999% (6N) atau lebih tinggi |
| Diameter | 2 inci, 3 inci, 4 inci, 6 inci, 8 inci, 12 inci, dll |
| Ketebalan | Ketebalan standar atau disesuaikan sesuai dengan kebutuhan pelanggan |
| Orientasi Kristal | <100>, <111>, <110>, dll. |
| Toleransi Orientasi | ± 0,5° atau lebih tepat |
| Toleransi ketebalan | ± 5 μm atau lebih tepat |
| Permukaan rata | ≤ 1 μm atau lebih baik |
| Keropositas permukaan | < 0,5 nm RMS atau lebih rendah |

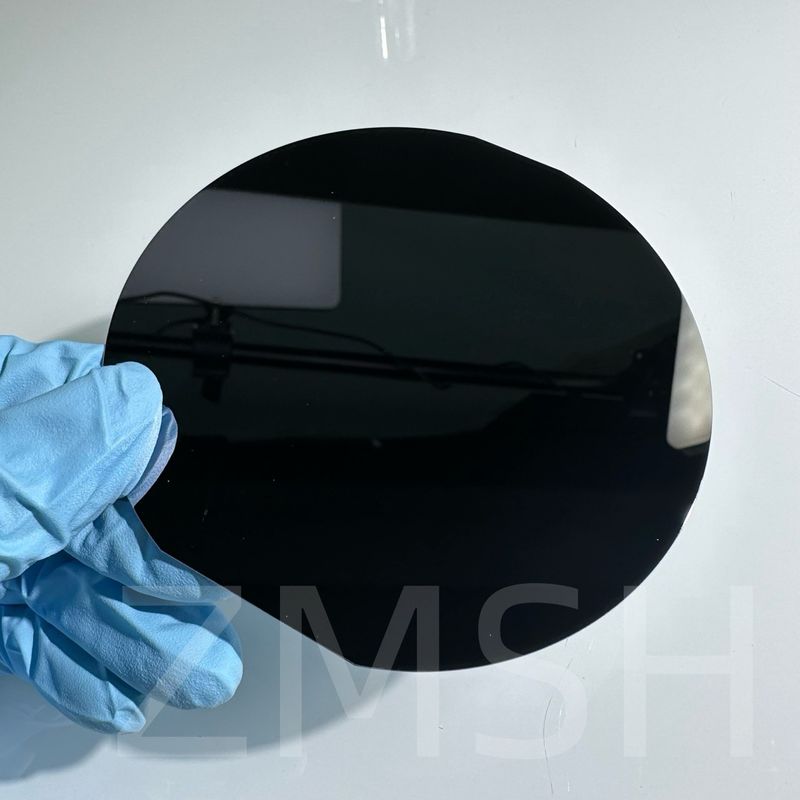

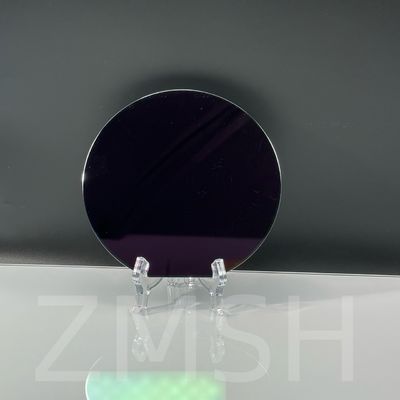

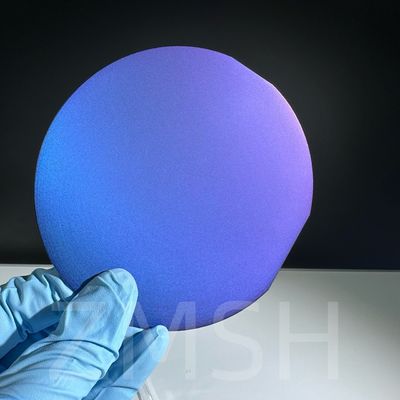

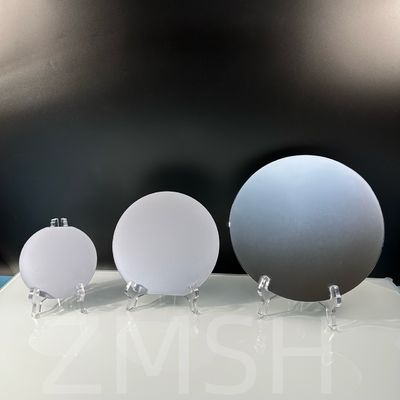

Foto fisik Si Wafer:
Aplikasi Si Wafer:
1Produksi mikrochip dan pembuatan sirkuit terpadu
2. MEMS dan sistem mikroelektromekanik
3. Produksi semikonduktor dan sensor
4. pencahayaan LED dan pembuatan laser diode
5Sel dan wafer surya/fotovoltaik
6Komponen peralatan optik
7. R&D prototipe dan pengujian
Gambar aplikasi dari Si Wafer:

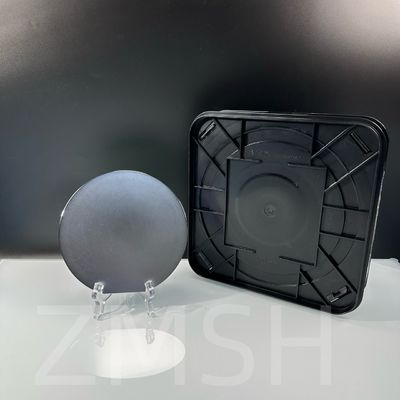

Gambar kemasan SiWafer:
Pengaturan:
Kami dapat menyesuaikan ukuran, ketebalan dan bentuk, termasuk aspek berikut:
Orientasi Kristal: Orientasi umum untuk wafer silikon 300mm termasuk <100>, <110>, dan <111>, masing-masing menawarkan sifat elektronik yang berbeda dan keuntungan untuk berbagai aplikasi.
Dopant: Wafer silikon 300 mm dapat didop dengan unsur-unsur seperti fosfor (tipe n), boron (tipe p), arsenik, dan antimon untuk mengubah sifat listriknya.
Konsentrasi doping: Bisa sangat bervariasi tergantung pada aplikasi,Dari konsentrasi yang sangat rendah (~ 10^13 atom/cm^3) untuk wafer resistivitas tinggi sampai konsentrasi yang sangat tinggi (~ 10^20 atom/cm^3) untuk wafer resistivitas rendah.
FAQ:
1Pertanyaan: Untuk apa digunakan wafer silikon?
A: Dalam elektronik, wafer (juga disebut irisan atau substrat) adalah irisan semikonduktor tipis, seperti silikon kristal (c-Si, silikon), yang digunakan untuk pembuatan sirkuit terpadu dan,di bidang fotovoltaik, untuk memproduksi sel surya.
2T: Apa perbedaan antara wafer silikon dan chip?
A: Meskipun chip dan wafer biasanya digunakan secara bergantian dalam elektronik, ada beberapa perbedaan yang nyata antara keduanya.Salah satu perbedaan utama adalah bahwa chip atau sirkuit terpadu adalah sebuah perakitan elektronik, sedangkan wafer adalah irisan tipis silikon yang digunakan untuk pembentukan sirkuit terpadu.
