Si wafer 4 inci Polished CZ Dopant Arsenik ((As) Bor ((B)) Fosfor ((Ph)) (100) Semikonduktor
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | ZMSH |
Syarat-syarat pembayaran & pengiriman:
| Waktu pengiriman: | 2-4 minggu |
|---|---|
| Syarat-syarat pembayaran: | T/T |
|
Informasi Detail |
|||
| Bahan-bahan: | silikon | Diameter: | 100mm |
|---|---|---|---|
| Dopan: | P/Boron atau N/As | Resistivitas: | 0,001-0,005 Ω.CM |
| Orientasi: | 100 | Orientasi Irisan: | ±0,5° |
| Toleransi diameter: | 100±0,3 mm | Lokasi Datar Utama: | <110>±1 |
| Panjang rata primer: | 32,5±2,5 mm | Toleransi ketebalan: | 500±20μm |
| Menyoroti: | Wafer Si 4 inci,CZ Si wafer,Wafer Si Semikonduktor |
||
Deskripsi Produk
Si wafer 4 inci dipoles CZ Dopant Arsenik ((As) Bor ((B)) Fosfor ((Ph)) (100) Semikonduktor
Deskripsi Si Wafer:
Sebuah wafer silikon adalah disk bulat yang sangat tipis dipotong dari silikon kemurnian tinggi.maka itu dibersihkanWafer silikon terbuat dari silikon kemurnian tinggi dan merupakan bahan dari perangkat semikonduktor.Wafer ini juga dapat diproduksi dengan notch SEMI atau satu atau dua flat SEMI.kami mengkhususkan diri dalam memproduksi wafer silikon berkualitas tinggi untuk aplikasi semikonduktor dan elektronik.Wafer silikon 100mm kami yang dipoles menawarkan bahan monokristalin kristal tunggal berkualitas tinggi dengan resistivitas listrik yang sangat terkontrol dan spesifikasi variasi ketebalanProduk ini terdiri dari wafer silikon dengan diameter 100 mm yang dipotong dari satu batang kristal yang tumbuh menggunakan metode Czochralski (CZ).Mereka telah dipoles satu sisi atau dipoles dua sisi untuk mencapai kesamaan ketebalan yang luar biasa, kinerja partikel, permukaan mikro-keropos, dan spesifikasi datar.
Karakter Si Wafer:
1. Kualitas premium Semua wafer silikon adalah wafer silikon murni yang baru mereka tidak pernah digunakan atau digunakan kembali
2. Epi-Siap Permukaan Wafer silikon kelas Perdana kami memiliki permukaan epi-siap premium
3. Monocrystalline Material Semua wafer terbuat dari bahan silikon monocrystalline kelas atas
4. Mengungguli Standar Industri 100mm wafer silikon kami melebihi spesifikasi standar SEMI dan standar industri
5. Aplikasi serbaguna ️ Wafer silikon 100mm kami cocok untuk berbagai aplikasi, termasuk manufaktur semikonduktor, penelitian dan pengembangan, dan tujuan pendidikan
6Dipercaya oleh pemimpin industri Wafer silikon 100mm kami banyak digunakan oleh pabrik semikonduktor terkemuka, pusat R & D, universitas, dan jalur percontohan di seluruh dunia
7. Kontrol Kualitas dan Pemeriksaan Setiap wafer menjalani pemeriksaan dan pengujian kualitas yang komprehensif
8. Secure Packaging – Wafers are packaged in dedicated ultra-clean PP cassettes and double-bagged in antistatic bags under class 100 cleanroom conditions to protect the surface from particulate contamination
9. Harga Kompetitif WaferPro menawarkan harga yang kompetitif dengan diskon kuantitas yang tersedia
10. Sertifikat Kesesuaian A COC disertakan dengan setiap pesanan yang menyatakan spesifikasi yang tepat dari wafer.
Bentuk Si Wafer:
| Nama produk | Wafer 4 inci yang dipoles |
| Bahan | Silikon |
| Diameter | 100 ± 0,2 mm |
| Ketebalan | 525±15um / sesuai permintaan |
| Tipe/Dopant: | P/Boron atau N/As |
| Resistivitas | sesuai permintaan |
| Orientasi | < 100> |
| Kelas | Prime/Kelas Uji/Kelas Uji |
| Pertumbuhan | CZ |
| Lokasi Flat Utama | < 110> ± 1 |
| Panjang datar utama | 32.5±2.5mm |
| Toleransi ketebalan | 500±20μm |
| TTV | < 10 μm |
| TIR | <10um |
| Warp | < 30μm |
| Bersujudlah | < 30μm |
| Permukaan depan | Pengelasan |
| Permukaan Belakang | Penggilingan |
| Oksidasi | Oksidasi basah |

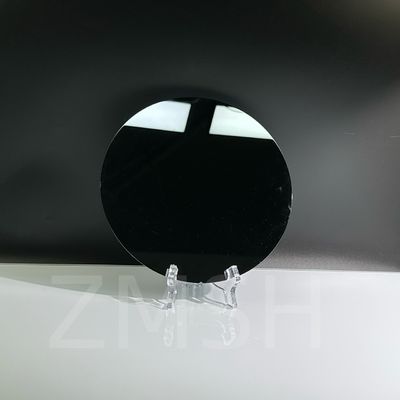

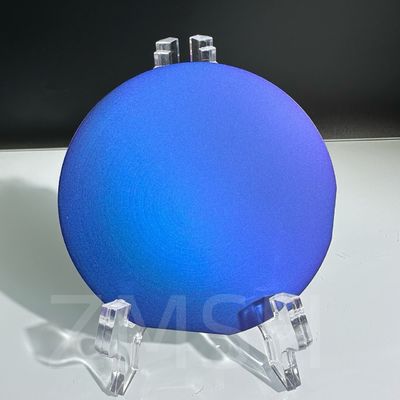

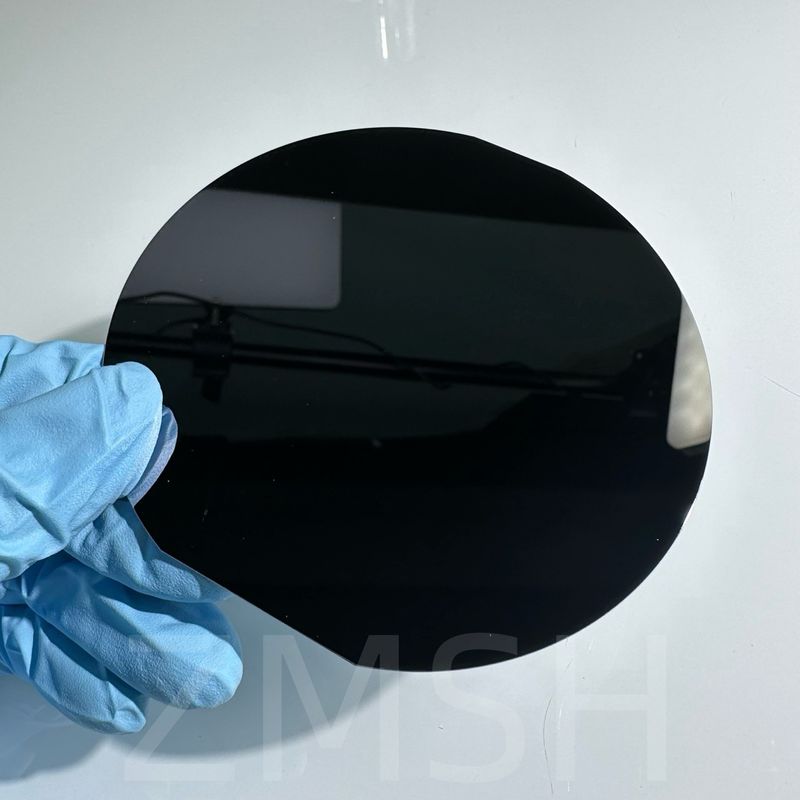

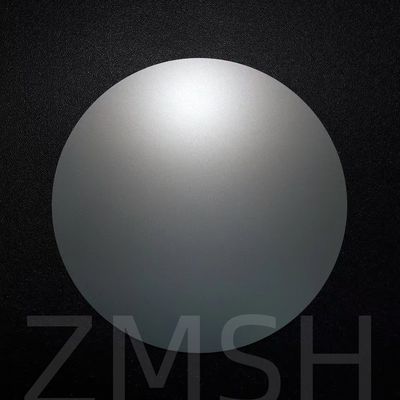

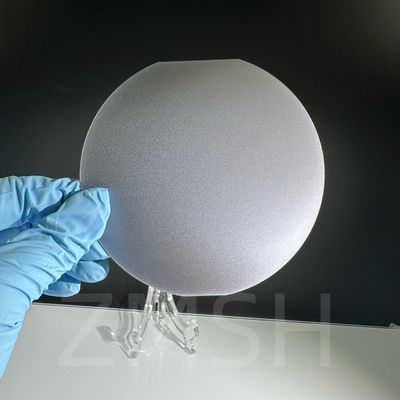

PeraturanFoto fisik dari Si Wafer:
PeraturanAplikasidari Si Wafer:
1Produksi mikrochip dan pembuatan sirkuit terpadu
2. MEMS dan sistem mikroelektromekanik
3. Produksi semikonduktor dan sensor
4. pencahayaan LED dan pembuatan laser diode
5Sel dan wafer surya/fotovoltaik
6Komponen peralatan optik
7Panel sandwich terisolasi
8. R&D prototipe dan pengujian
PeraturanGambar Aplikasidari Si Wafer:
Pengaturan:
Kami mengkhususkan diri dalam pengolahan dan pasokan berbagai jenis wafer silikon berkualitas tinggi.
Metode pertumbuhan wafer silikon kristal tunggal: CZ (Czochralski), MCZ, dan lain-lain.
Ukuran: 2", 4", 5", 6", 8 "serta diameter khusus dan wafer silikon berbentuk non-standar.
Fasilitas permukaan: dipoles satu sisi, dipoles dua sisi, penggilingan, dll.
Jenis Konduktivitas: N-type, P-type, semikonduktor intrinsik.
Spesifikasi: Disesuaikan untuk memenuhi berbagai aplikasi.
Kapasitas Penyediaan: Inventaris yang luas dengan berbagai jenis yang tersedia di stok.
Fleksibilitas pengolahan: Pengolahan khusus dari berbagai spesifikasi, disesuaikan untuk memenuhi kebutuhan pelanggan dengan waktu pengiriman yang singkat.
FAQ:
1T: Apa finishing permukaan yang dapat kami sediakan?
A: Kami menawarkan wafer dengan dipoles sisi ganda (DSP), dipoles sisi tunggal (SSP), atau permukaan Etched / Etched. Silakan hubungi kami untuk spesifikasi yang Anda inginkan.
2T: Apa kustomisasi yang tersedia?
A: Kemampuan kami termasuk penandaan laser, pelabelan wafer, dan berbagai modifikasi tepi seperti potongan atau cetakan sesuai dengan kebutuhan Anda.
3: T: Ukuran apa yang Anda tawarkan?
A: Selain wafer silikon berukuran 4 inci (100 mm), kami juga menyediakan ukuran diameter 2 ′′, 3 ′′, 150 mm, 200 mm, dan 300 mm. Ukuran khusus lainnya mungkin tersedia atas permintaan.
