SiC Wafer 4inch 12inch 4H N tipe Semi tipe Produksi kelas Penelitian kelas Dummy kelas DSP kustomisasi
Detail produk:
| Place of Origin: | China |
| Nama merek: | ZMSH |
| Model Number: | Silicon Carbide |
Syarat-syarat pembayaran & pengiriman:
| Waktu pengiriman: | 2-4 minggu |
|---|---|
| Syarat-syarat pembayaran: | T/T |
|
Informasi Detail |
|||
| ketidakmurnian: | Bebas/Pengotor Rendah | Resistivitas: | Resistivitas Tinggi/Rendah |
|---|---|---|---|
| Busur/Warp: | ≤50um | Jenis: | 4 jam |
| TTV: | ≤2um | Kelas: | Produksi/ Penelitian/ Dummy |
| Kebosanan: | Lambda/10 | Bahan: | Silikon Karbida |
| Dia: | 12 inci | ||
| Menyoroti: | Wafer SiC 4H,Wafer SiC 4 inci,Wafer SiC kelas penelitian |
||
Deskripsi Produk
SiC Wafer 4inch 12inch 4H N tipe Semi tipe Produksi kelas Penelitian kelas Dummy kelas DSP kustomisasi
Deskripsi Produk dari12 inciWafer SiC:
The rapid development of first-generation and second-generation semiconductor materials represented by silicon (Si) and gallium arsenide (GaAs) has propelled the swift advancement of microelectronics and optoelectronics technologiesNamun, karena keterbatasan kinerja material, perangkat yang terbuat dari bahan semikonduktor ini sebagian besar beroperasi di lingkungan di bawah 200 °C,gagal memenuhi persyaratan elektronik modern untuk suhu tinggi, perangkat frekuensi tinggi, tegangan tinggi, dan tahan radiasi.Wafer karbida silikon, khususnyaWafer SiC 12 incidanWafer SiC 300 mm, menawarkan sifat material yang unggul yang memungkinkan kinerja yang dapat diandalkan dalam kondisi ekstrim.Wafer SiC berdiameter besarmempercepat inovasi dalam elektronik canggih, menyediakan solusi yang mengatasi keterbatasan Si dan GaAs.
Karakternyadari12 inciWafer SiC:
1Bandgap lebar:
Wafer SiC 300 silikon karbida 12 inci memiliki bandgap yang luas, biasanya berkisar dari 2,3 hingga 3,3 elektron volt, lebih tinggi dari silikon.Bandgap yang luas ini memungkinkan perangkat wafer silikon karbida untuk beroperasi stabil dalam aplikasi suhu tinggi dan daya tinggi dan menunjukkan mobilitas elektron yang tinggi.
2Konduktivitas termal tinggi:
12 inci SiC 300 wafer silikon karbida Konduktivitas termal wafer silikon karbida adalah sekitar tiga kali lipat dari silikon, mencapai hingga 480 W/mK. Konduktivitas termal yang tinggi ini memungkinkan silikon karbida.perangkat wafer untuk menyebarkan panas dengan cepat, membuat mereka cocok untuk persyaratan manajemen termal dari perangkat elektronik frekuensi tinggi.
3. medan listrik High Breakdown:
12 inci SiC 300 wafer silikon karbida memiliki medan listrik pemecahan yang tinggi, jauh lebih tinggi daripada silikon. ini berarti bahwa dalam kondisi medan listrik yang sama, wafer silikon karbida dapat menahan tegangan yang lebih tinggi,berkontribusi pada peningkatan kepadatan daya dalam perangkat elektronik.
4. Low Leakage Current:
Karena karakteristik struktur wafer silikon karbida, mereka menunjukkan arus kebocoran yang sangat rendah,membuat mereka cocok untuk aplikasi di lingkungan suhu tinggi di mana persyaratan ketat untuk arus kebocoran ada.
Tabel parameter dari 4 inci 12 inci SiC Wafer:
| Kelas | Tingkat MPD nol | Kelas produksi | Tingkat Dummy | |
| Diameter | 100.0 mm +/- 0,5 mm300.0 mm +/- 0,5 mm | |||
| Ketebalan | 4H-N | 350 um +/- 20 um | 350 um +/- 25 um | |
| 4H-SI | 1000 um +/- 50 um | 500 um +/- 25 um | ||
| Orientasi Wafer | Pada sumbu: <0001> +/- 0,5 deg untuk 4H-SI | |||
| Di luar sumbu: 4,0 derajat ke arah <11-20> +/- 0,5 derajat untuk 4H-N | ||||
| Resistensi Listrik | 4H-N | 0.015 ~ 0.025 | 0.015 ~ 0.028 | |
| (Ohm-cm) | 4H-SI | >1E9 | >1E5 | |
| Orientasi Flat Utama | {10-10} +/- 5,0 derajat | |||
| Panjang datar utama | 32.5 mm +/- 2,0 mm | |||
| Panjang datar sekunder | 18.0 mm +/- 2,0 mm | |||
| Orientasi rata sekunder | Silikon menghadap ke atas: 90 derajat CW dari Primary flat +/- 5,0 derajat | |||
| Pengecualian tepi | 3 mm | |||
| LTV/TTV /Bow /Warp |
3um /5um /15um /30um/50um |
10um /15um /25um /40um/50um |
||
| Keropositas permukaan | Polish Ra < 1 nm pada permukaan C | |||
| CMP Ra < 0,2 nm | Ra < 0,5 nm | |||
| Retakan yang diperiksa dengan cahaya intensitas tinggi | Tidak ada | Tidak ada | 1 diizinkan, 2 mm | |
| Plat Hex diperiksa dengan cahaya intensitas tinggi | Luas kumulatif ≤ 0,05% | Luas kumulatif ≤0,1 % | ||
| Daerah politipe yang diperiksa dengan cahaya intensitas tinggi | Tidak ada | Tidak ada | Luas kumulatif≤3% | |
| Goresan yang diperiksa dengan cahaya intensitas tinggi | Tidak ada | Tidak ada | Panjang kumulatif≤1x diameter wafer | |
| Pembuangan tepi | Tidak ada | Tidak ada | 5 diizinkan, ≤1 mm masing-masing | |
| Kontaminasi permukaan yang diperiksa dengan cahaya intensitas tinggi | Tidak ada | |||

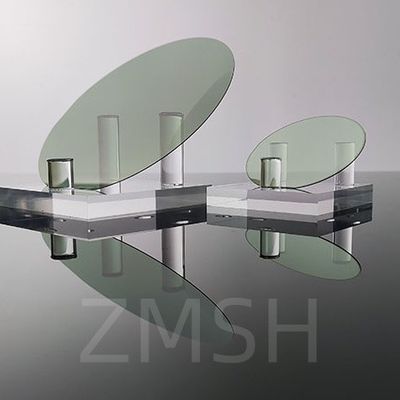

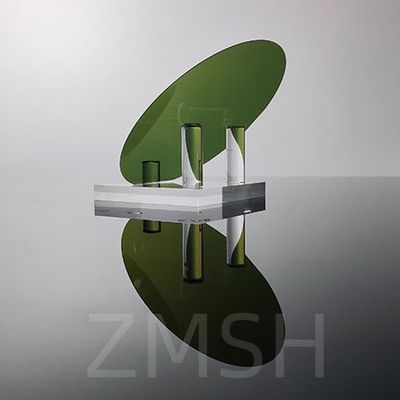

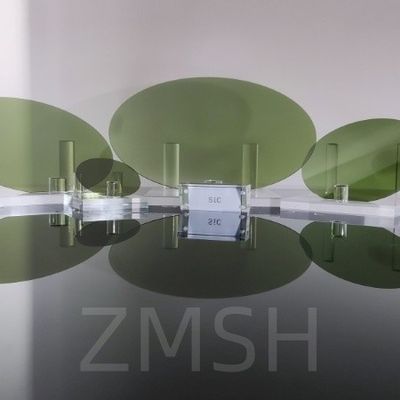

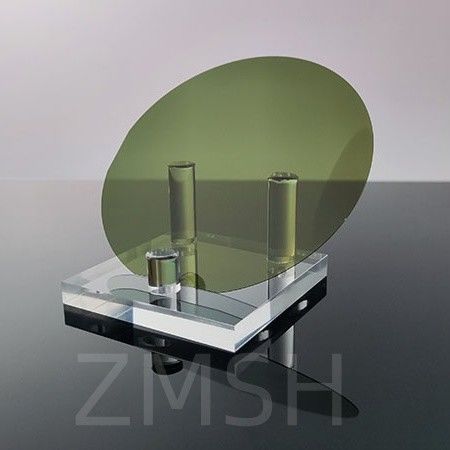

Foto fisik dari 4 inci 12 inci SiC Wafer:
Aplikasi Wafer SiC:
1Dalam bidang elektronik, wafer silikon karbida banyak digunakan dalam pembuatan perangkat semikonduktor.dapat dimanfaatkan dalam produksi daya tinggi, frekuensi tinggi, dan perangkat elektronik suhu tinggi seperti transistor daya, RF field-effect transistor, dan perangkat elektronik suhu tinggi.wafer silikon karbida juga dapat digunakan dalam pembuatan perangkat optik seperti LED, dioda laser, dan sel surya. Wafer silikon karbida (SiC) berukuran 4 inci 12 inci digunakan untuk kendaraan hibrida dan listrik dan pembangkit energi hijau.
2Dalam bidang aplikasi termal, wafer silikon karbida juga banyak digunakan.dapat digunakan dalam produksi bahan keramik suhu tinggi.
3Dalam bidang optik, wafer silikon karbida juga memiliki aplikasi yang luas.dapat digunakan dalam pembuatan perangkat optikSelain itu, wafer silikon karbida juga dapat digunakan dalam produksi komponen optik seperti jendela optik.
Gambar aplikasi wafer SiC:
FAQ:
A: Diameter wafer standar kami berkisar dari 25,4 mm hingga 300 mm; wafer dapat diproduksi dalam berbagai ketebalan dan orientasi dengan sisi yang dipoles atau tidak dipoles dan dapat menyertakan dopant.
2T: Apa perbedaan antara wafer silikon dan wafer silikon karbida?
A: Dibandingkan dengan silikon, silikon karbida cenderung memiliki berbagai aplikasi dalam skenario suhu yang lebih tinggi,tapi karena proses persiapan dan kemurnian produk jadi yang diperoleh.
