Sapphire Wafer 12inch AL2O3 Disesuaikan DSP SSP C pesawat A pesawat M pesawat LED Sapphire substrat
Detail produk:
| Place of Origin: | China |
| Nama merek: | ZMSH |
| Model Number: | Sapphire subatrate |
Syarat-syarat pembayaran & pengiriman:
| Waktu pengiriman: | 2-4 minggu |
|---|---|
| Syarat-syarat pembayaran: | T/T |
|
Informasi Detail |
|||
| Berat Molekul: | 101.96 | Pengelasan: | DSP, SSP |
|---|---|---|---|
| Indeks bias: | Biasanya Sekitar 1,76 (pada 589 Nm) | menyesuaikan: | Dapat diterima. |
| Kesenjangan Energi: | T/A | Tingkat Kejelasan: | FL |
| Stabilitas Kimia: | Bagus sekali. | Toleransi diameter: | ≤3% |
| Menyoroti: | LED Sapphire Wafer,Kustomisasi Sapphire Wafer,Wafer Sapphire 12 inci |
||
Deskripsi Produk
Sapphire Wafer 12inch AL2O3 Disesuaikan DSP SSP C pesawat A pesawat M pesawat LED Sapphire substrat
Deskripsi produk dari 12 inci Sapphire wafer:
Sapphire adalah bahan yang memiliki kombinasi unik dari sifat fisik, kimia, dan optik, yang membuatnya tahan terhadap suhu tinggi, kejutan panas, erosi air dan pasir, dan goresan.Ini adalah bahan jendela yang unggul untuk banyak aplikasi IR dari 3μm hingga 5μmSubstrat safir C-plane banyak digunakan untuk menumbuhkan senyawa III-V dan II-VI seperti GaN untuk LED biru dan dioda laser,sedangkan substrat safir R-plane digunakan untuk deposisi hetero-epitaxial silikon untuk aplikasi IC mikroelektronik.
Karakternyadari 12 inci Sapphire wafer:
Wafer safir adalah bahan semikonduktor yang umum digunakan, biasanya mengacu pada kristal alumina (Al2O3).
1Sifat optik:
Wafer safir memiliki transparansi optik yang sangat baik, terutama dalam rentang spektrum terlihat dan dekat inframerah.dan perangkat optoelektronik.
2Kekerasan dan ketahanan terhadap keausan:
Wafer safir memiliki kekerasan yang sangat tinggi, kedua hanya untuk berlian, dan oleh karena itu memiliki ketahanan haus yang baik.Sifat ini membuat wafer safir sangat berguna dalam aplikasi yang membutuhkan permukaan yang tahan goresan dan tahan aus, seperti lapisan permukaan jam tangan dan jendela optik.
3Stabilitas kimia:
Wafer safir memiliki stabilitas kimia yang baik dan dapat menahan korosi asam dan alkali.dan lingkungan suhu tinggi/tekanan tinggi.
4Sifat termal:
Wafer safir memiliki konduktivitas termal yang tinggi dan kapasitas termal, yang membuat mereka lebih stabil di lingkungan suhu tinggi.wafer safir adalah pilihan material yang ideal dalam sensor suhu tinggi, sistem pendinginan laser, dan perangkat elektronik suhu tinggi.
Tabel parameterdari wafer Sapphire 12 inci:
| Artikel | Spesifikasi | ||||
|---|---|---|---|---|---|
| Diameter | 2 inci | 4 inci | 6 inci | 8 inci | 12 inci |
| Bahan | Safir buatan ((Al2O3 ≥ 99,99%) | ||||
| Ketebalan | 430±15μm | 650±15μm | 1300±20μm | 1300±20μm | 3000±20μm |
| Permukaan orientasi |
c-plane ((0001) | ||||
| OF panjang | 16 ± 1 mm | 30±1mm | 47.5±2.5mm | 47.5±2.5mm | *bernegosiasi |
| OF orientasi | a-plane 0±0,3° | ||||
| TTV * | 10 μm | 10 μm | 15 μm | 15 μm | *bernegosiasi |
| BOW * | -10 ~ 0μm | -15 ~ 0μm | -20 ~ 0μm | -25 ~ 0μm | *bernegosiasi |
| Warp * | 15 μm | 20 μm | 25 μm | 30 μm | *bernegosiasi |
| Bagian depan Pengerjaan |
Epi-siap (Ra<0,3nm) | ||||
| Bagian belakang Pengerjaan |
Lapping (Ra 0,6 - 1,2μm) | ||||
| Kemasan | Pengemasan vakum di ruang bersih | ||||
| Kelas utama | Pembersihan berkualitas tinggi: ukuran partikel 0.3mm), 0.18 pcs/cm2, kontaminasi logam 2E10/cm2 | ||||
| Pengamatan | Spesifikasi yang dapat disesuaikan: orientasi a/ r/ m-plane, off-angle, bentuk, polishing sisi ganda | ||||

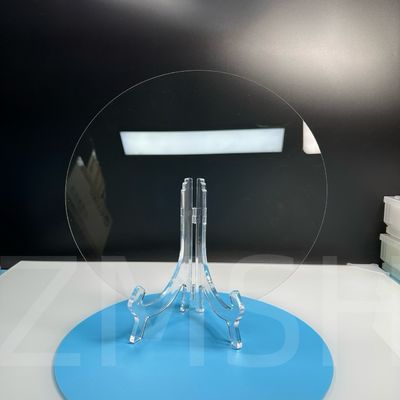

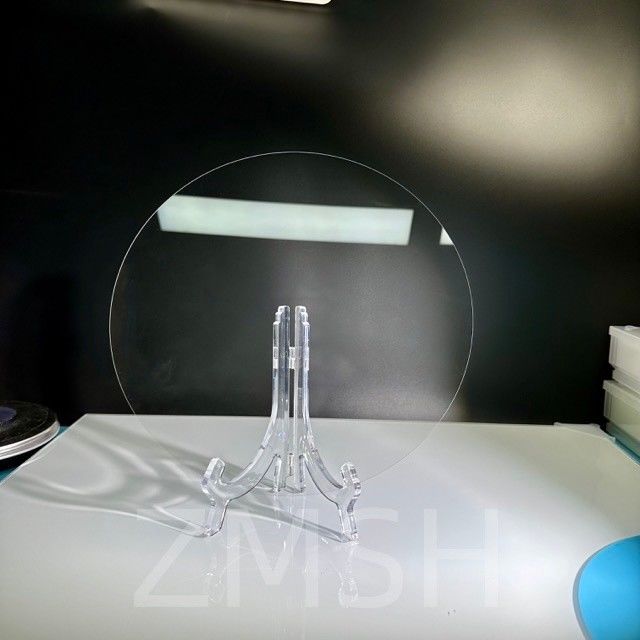

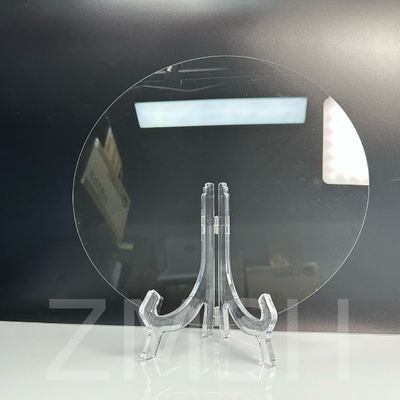

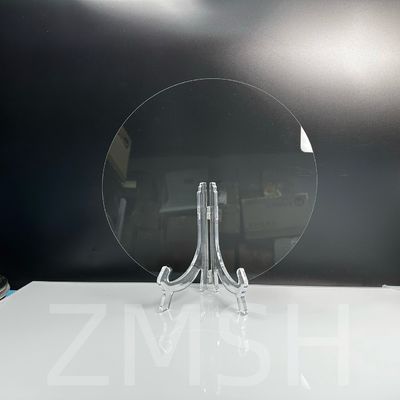

Foto fisik dari wafer Sapphire 12 inci:
Aplikasi dariWafer Sapphire 12 inci:
1Wafer safir C-plane digunakan secara luas untuk pertumbuhan bahan semikonduktor III-V dan II-VI, seperti gallium nitride (GaN), aluminium nitride (AlN), indium nitride (InN),seng oksida (ZnO untuk emisi sinar UV), dan tin oxide (SnO2 untuk bahan yang memancarkan sinar UV).
2Selain itu, wafer safir standar C-plane (0001) menemukan aplikasi yang luas dalam persiapan LED putih, biru, UV,dan wafer epitaxial UV dalam melalui teknik seperti deposisi uap kimia metalorganic (MOCVD), epitaxi sinar molekuler (MBE), deposisi uap kimia plasma yang ditingkatkan (PECVD), dan metode pertumbuhan epitaxial lainnya.
3Wafer safir standar juga dapat berfungsi sebagai substrat untuk transistor bipolar heterojunction (HBT), dioda laser (LD), detektor UV, nanotube,dan sebagai bahan disipasi panas untuk suhu tinggi, perangkat elektronik bertenaga tinggi, dan frekuensi tinggi.
Wafer Sapphire 12 incif foto aplikasi:
Pemesanan wafer Sapphire 12 inci:
Kami menawarkan pilihan kustomisasi untuk substrat Sapphire dalam berbagai ukuran, termasuk diameter 1 inci, 2 inci, 3 inci, 4 inci, 5 inci, 6 inci, 8 inci, dan 12 inci.Wafer Sapphire kami dapat disesuaikan untuk memenuhi kebutuhan spesifik Anda, dengan toleransi diameter ≤ 3%.
1Menggunakan 99,999% kemurnian tinggi kristal tunggal Al2O3 bahan kelas optik.
2Teknologi khusus CMP (polishing kimia-mekanis) digunakan untuk memastikan kinerja yang hemat biaya.
3Semua orientasi kristal menunjukkan kualitas permukaan yang sangat baik (kerapuhan permukaan C-plane kurang dari 0,2 nm, A-plane, M-plane, R-plane, dll, kurang dari 0,5 nm).
4Dibersihkan di area pemurnian Kelas 100 dengan air ultra murni melebihi 18 MΩ*cm untuk memastikan kebersihan yang superior pada setiap permukaan wafer.
5Dikemas dalam kotak 25 wafer atau kotak single-wafer untuk memaksimalkan fleksibilitas penelitian pelanggan.
6Setiap wafer diberikan nomor seri produk untuk traceability.
7Kemasan karton yang rasional dan kompak memastikan transportasi yang lebih aman dan penghematan biaya.
8Wafer spesifikasi standar umumnya tersedia di stok untuk pengiriman cepat.
FAQ:
1T: Apa perbedaan antara wafer safir dan silikon?
A: LED adalah aplikasi yang paling populer untuk safir. Bahan ini transparan dan merupakan konduktor cahaya yang sangat baik.Silikon tidak transparan dan tidak memungkinkan ekstraksi cahaya yang efisienNamun, bahan semikonduktor sangat ideal untuk LED, karena murah dan transparan.
2. T: Apa safir dalam semikonduktor?
A: kristal tunggal kemurnian tinggi (AI2O3), Sapphire sangat ideal untuk persyaratan yang tepat dan menuntut pembuatan semikonduktor, menawarkan transparan namun tahan lama, bebas partikel,solusi hemat biaya dalam lingkungan agresif yang terbukti terlalu menantang untuk bahan teknologi rendah.
3.P: Mengapa ada silikon pada Sapphire?
A: SOS adalah bagian dari keluarga silikon-on-isolator (SOI) dari teknologi CMOS (komplementer MOS).Keuntungan dari safir adalah bahwa ia adalah insulator listrik yang sangat baik, mencegah arus liar yang disebabkan oleh radiasi dari menyebar ke elemen sirkuit terdekat.
