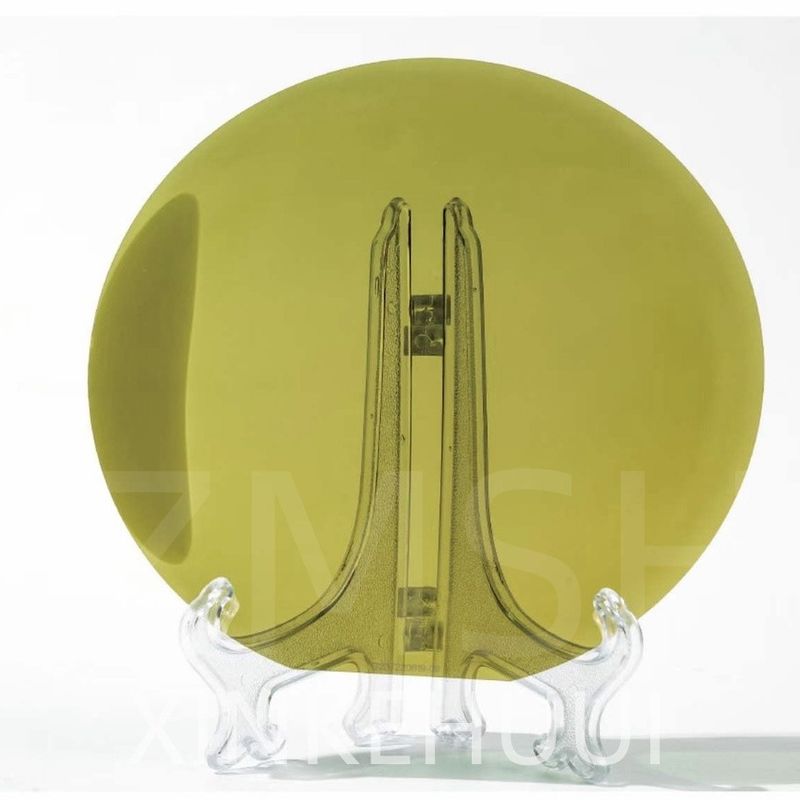

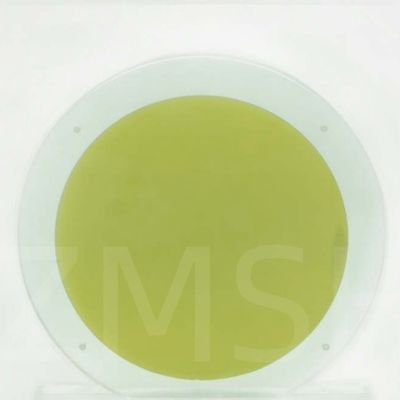

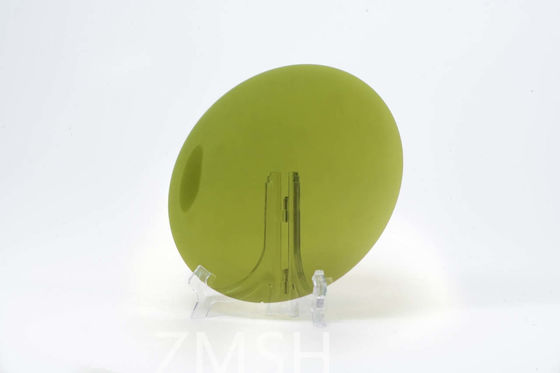

4H N Tipe Semi Tipe SiC Wafer 4 inci DSP Produksi Penelitian Dummy Kustomisasi

Deskripsi produk:



Wafer silikon karbida terutama digunakan dalam produksi dioda Schottky, transistor efek medan semikonduktor oksida logam, transistor efek medan persimpangan, transistor persimpangan bipolar,ThyristorsSilicon Carbide Wafer memiliki resistivitas tinggi / rendah, memastikannya memberikan kinerja yang Anda butuhkan,tidak peduli persyaratan aplikasi AndaApakah Anda bekerja dengan elektronik bertenaga tinggi atau sensor bertenaga rendah, wafer kami memenuhi tugas.Jadi jika Anda mencari Wafer Karbida Silikon berkualitas tinggi yang memberikan kinerja dan keandalan yang luar biasaKami menjamin bahwa Anda tidak akan kecewa dengan kualitas atau kinerjanya.



Kelas Zero MPDGrade Kelas produksi Tingkat Dummy
Diameter 100.0 mm +/- 0,5 mm
Ketebalan 4H-N 350 um +/- 20 um 350 um +/- 25 um
4H-SI 500 um +/- 20 um 500 um +/- 25 um
Orientasi Wafer Pada sumbu: <0001> +/- 0,5 deg untuk 4H-SI
Di luar sumbu: 4,0 derajat ke arah <11-20> +/- 0,5 derajat untuk 4H-N
Resistensi Listrik 4H-N 0.015 ~ 0.025 0.015 ~ 0.028
(Ohm-cm) 4H-SI >1E9 >1E5
Orientasi Flat Utama {10-10} +/- 5,0 derajat
Panjang datar utama 32.5 mm +/- 2,0 mm
Panjang datar sekunder 18.0 mm +/- 2,0 mm
Orientasi rata sekunder Silikon menghadap ke atas: 90 derajat CW dari Primary flat +/- 5,0 derajat
Pengecualian tepi 3 mm
LTV/TTV /Bow /Warp 3um /5um /15um /30um 10um /15um /25um /40um
Keropositas permukaan Polish Ra < 1 nm pada permukaan C
CMP Ra < 0,2 nm Ra < 0,5 nm
Retakan yang diperiksa dengan cahaya intensitas tinggi Tidak ada Tidak ada 1 diizinkan, 2 mm
Plat Hex diperiksa dengan cahaya intensitas tinggi Luas kumulatif ≤ 0,05% Luas kumulatif ≤0,1 %
Daerah politipe yang diperiksa dengan cahaya intensitas tinggi Tidak ada Tidak ada Luas kumulatif≤3%
Goresan yang diperiksa dengan cahaya intensitas tinggi Tidak ada Tidak ada Panjang kumulatif≤1x diameter wafer
Pembuangan tepi Tidak ada Tidak ada 5 diizinkan, ≤1 mm masing-masing
Kontaminasi permukaan yang diperiksa dengan cahaya intensitas tinggi Tidak ada
4H N Tipe Semi Tipe SiC Wafer 4 inci DSP Produksi Penelitian Dummy Kustomisasi 0



Karakter:



1Stabilitas suhu tinggi yang kuat: Wafer silikon karbida menunjukkan konduktivitas termal yang sangat tinggi dan inertitas kimia,memungkinkan mereka untuk mempertahankan stabilitas dalam lingkungan suhu tinggi tanpa mudah mengalami ekspansi termal dan deformasi.
2Kekuatan Mekanis Tinggi: Wafer silikon karbida memiliki kekakuan dan kekerasan yang tinggi, memungkinkan mereka untuk menahan ketegangan tinggi dan beban berat.
3Silikon karbida memiliki sifat listrik yang unggul dibandingkan dengan bahan silikon, dengan konduktivitas listrik yang tinggi dan mobilitas elektron.
4Kinerja optik yang luar biasa: Wafer silikon karbida memiliki transparansi yang baik dan ketahanan radiasi yang kuat.



Pertumbuhan kristal tunggal silikon karbida:

Tantangan dalam pertumbuhan kristal tunggal SiC: SiC ada dalam lebih dari 220 struktur kristal, dengan yang paling umum adalah 3C (kubik), 2H, 4H, dan 6H (hexagonal), dan 15R (rhombohedral).,membuat tidak cocok untuk pertumbuhan melalui metode seperti proses Czochralski. Ini sublimasi di atas 1800 ° C, terurai menjadi Si gas, Si2C, SiC, dan C padat (komponen utama).Mekanisme pertumbuhan yang melibatkan spiral silikon-karbon dua lapisan menyebabkan pembentukan cacat kristal selama proses pertumbuhan.

1: Metode Transportasi Uap Fisik (PVT):

Dalam pertumbuhan PVT SiC, bubuk SiC ditempatkan di dasar tungku dan dipanaskan.Karena suhu yang lebih tinggi di bagian bawah dan suhu yang lebih rendah di bagian atas crevice, uap mengembun dan tumbuh di sepanjang arah kristal benih, akhirnya membentuk kristal SiC.

Keuntungan: Peralatan PVT saat ini merupakan metode utama untuk menumbuhkan kristal SiC karena struktur dan pengoperasiannya yang mudah.relatif sulit untuk mencapai ekspansi diameter dalam pertumbuhan kristal SiCSebagai contoh, jika Anda memiliki kristal 4 inci dan ingin memperluasnya ke 6 atau 8 inci, itu akan membutuhkan periode yang cukup lama.Keuntungan dari doping kristal SiC tidak terlalu jelas menggunakan metode ini.

2: Metode larutan suhu tinggi:

Metode ini bergantung pada pelarut untuk melarutkan unsur karbon. Kemampuan pelarut untuk melarutkan zat terlarut bervariasi pada suhu yang berbeda.pelarut yang digunakan adalah kromium logam (Cr)Meskipun logam padat pada suhu kamar, mereka meleleh menjadi cairan pada suhu tinggi, secara efektif menjadi larutan.di mana Cr bertindak sebagai shuttle, mengangkut unsur karbon dari bagian bawah tungku ke bagian atas, di mana itu mendingin dan mengkristal untuk membentuk kristal.

Keuntungan:Keuntungan dari menanam SiC menggunakan Metode Larutan Suhu Tinggi termasuk kepadatan dislokasi yang rendah, yang telah menjadi masalah utama yang membatasi kinerja perangkat SiC;mudah mencapai ekspansi diameter; dan mendapatkan kristal tipe p.Orang yang kurang beruntung:Namun, metode ini juga memiliki beberapa kelemahan, seperti sublimasi pelarut pada suhu tinggi, mengontrol konsentrasi kotoran selama pertumbuhan kristal, enkapsulasi pelarut,dan pembentukan kristal terapung.

3: Metode Deposisi Uap Kimia Suhu Tinggi (HTCVD):

Metode ini berbeda secara signifikan dari dua metode sebelumnya karena bahan baku untuk SiC berubah.HTCVD menggunakan gas organik yang mengandung unsur C dan Si sebagai bahan baku SiCSaat ini, HTCVD untuk pertumbuhan kristal SiC masih dalam tahap penelitian dan pengembangan.Karena kompleksitas dan biaya tinggi dari proses ini, itu bukan teknologi arus utama untuk menumbuhkan kristal SiC saat ini.

4H N Tipe Semi Tipe SiC Wafer 4 inci DSP Produksi Penelitian Dummy Kustomisasi 1

Aplikasi:

1Inverter, DC-DC Converter, dan Onboard Charger untuk Kendaraan Listrik: Aplikasi ini membutuhkan sejumlah besar modul daya.perangkat silikon karbida menyebabkan peningkatan jangkauan berkendara secara signifikan dan pengurangan waktu pengisian untuk kendaraan listrik.
2Perangkat Daya Karbida Silikon untuk Aplikasi Energi Terbarukan: Perangkat daya karbida silikon yang digunakan dalam inverter untuk aplikasi energi surya dan angin meningkatkan pemanfaatan energi,menyediakan solusi yang lebih efisien untuk puncak karbon dan netralitas karbon.
3. Aplikasi Tegangan Tinggi seperti Kereta Api Berkecepatan Tinggi, Sistem Metro, dan Jaringan Listrik: Sistem di bidang ini menuntut toleransi tegangan tinggi, keselamatan, dan efisiensi operasional.Perangkat daya berdasarkan epitaxy silikon karbida adalah pilihan yang optimal untuk aplikasi yang disebutkan di atas.
4Perangkat RF bertenaga tinggi untuk Komunikasi 5G: Perangkat-perangkat ini untuk sektor komunikasi 5G membutuhkan substrat dengan konduktivitas termal dan sifat isolasi yang tinggi.Hal ini memfasilitasi realisasi superior GaN struktur epitaxial.



4H N Tipe Semi Tipe SiC Wafer 4 inci DSP Produksi Penelitian Dummy Kustomisasi 2

FAQ:

T: Apa perbedaan antara 4H-SiC dan SiC?
A: 4H-Silicon Carbide (4H-SiC) menonjol sebagai politipe superior SiC karena bandgapnya yang luas, stabilitas termal yang sangat baik, dan karakteristik listrik dan mekanik yang luar biasa.

T: Kapan SiC harus digunakan?
A: Jika Anda ingin mengutip seseorang atau sesuatu dalam karya Anda, dan Anda melihat sumber materi berisi kesalahan ejaan atau tata bahasa,Anda menggunakan sic untuk menandakan kesalahan dengan menempatkannya tepat setelah kesalahan.

T: Mengapa 4H SiC?
A: 4H-SiC lebih disukai daripada 6H-SiC untuk sebagian besar aplikasi elektronik karena memiliki mobilitas elektron yang lebih tinggi dan lebih isotropik daripada 6H-SiC
