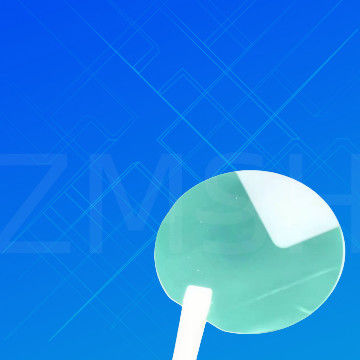

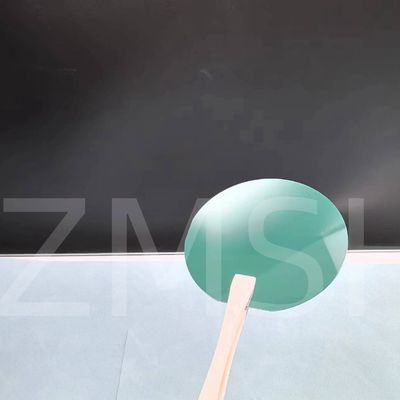

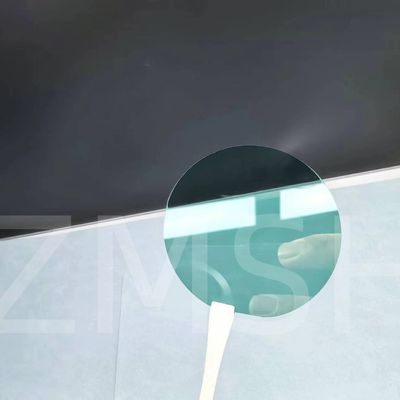

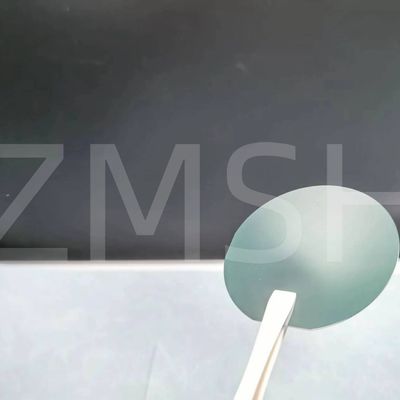

6H SiC Silicon Carbide Wafer Double Side Polished 2inch <0001> N tipe Semi tipe
Detail produk:
Place of Origin: | China |
Nama merek: | ZMSH |
Model Number: | Silicon Carbide |
Syarat-syarat pembayaran & pengiriman:
Waktu pengiriman: | 2-4 minggu |
---|---|
Syarat-syarat pembayaran: | T/T |
Informasi Detail |
|||
Bahan: | Silikon Karbida | Perbaikan permukaan: | Sisi Tunggal/Ganda Dipoles |
---|---|---|---|
Orientasi: | Sumbu Aktif/Sumbu Luar | Kekasaran permukaan: | ≤1.2nm |
Diameter: | 50,8 mm±0,38 mm | EPD: | ≤1E10/cm2 |
Resistivitas: | Resistivitas Tinggi/Rendah | Ketebalan: | 330um±25um |
Menyoroti: | Wafer Karbida Silikon 2 inci,Produsen wafer silikon karbida sisi ganda,Wafer Karbida Silikon 6H |
Deskripsi Produk
Wafer Karbida Silikon 6H Sisi Ganda Dipoli 2 inci diameter TTV Bow Warp <0001>
Deskripsi produk:
Ada banyak polimorf yang berbeda dari silikon karbida dan 6H silikon karbida adalah salah satu dari hampir 200 polimorf.Karbida silikon 6H adalah modifikasi karbida silikon yang paling umum terjadi untuk kepentingan komersialWafer silikon karbida 6H sangat penting.Hal ini banyak digunakan dalam abrasif dan alat pemotong seperti memotong cakram karena daya tahan dan biaya bahan yang rendahHal ini digunakan dalam baju besi komposit modern dan rompi anti peluru. Hal ini juga digunakan dalam industri otomotif di mana digunakan untuk memproduksi cakram rem.digunakan untuk menahan logam cair dalam crepiPenggunaannya dalam aplikasi listrik dan elektronik sangat terkenal sehingga tidak memerlukan perdebatan.Perhiasan, produksi graphene dan baja, dan sebagai katalis. kami menawarkan wafer silikon karbida 6H dengan kualitas yang khas dan mengejutkan 99,99%.
Nama produk | Substrat silikon karbida, wafer silikon karbida, wafer SiC, substrat SiC |
Struktur Kristal | 6H |
Parameter kisi | 6H ((a=3.073 Å c=15.117 Å), |
Urutan tumpukan | 6H: ABCACB, |
Kelas | Kelas Produksi, Kelas Penelitian, Kelas Dummy |
Jenis konduktivitas | Tipe N atau Semi-Isolating |
Band-gap | 3.23 eV |
Kekerasan | 9.2 (Mohs) |
Konduktivitas termal @300K | 3.2~4.9 W/cm.K |
Konstan dielektrik | e(11)=e(22)=9.66 e(33)=10.33 |
Resistivitas | 6H-SiC-N: 0,02~0,1 Ω·cm,6H-SiC-SI: >1E7 Ω·cm |

Karakter:
1Wafer silikon karbida (SiC) memiliki sifat listrik yang baik dan sifat termal yang sangat baik. Wafer silikon karbida (SiC) memiliki ekspansi termal yang rendah.
2Wafer silikon karbida (SiC) memiliki sifat kekerasan yang unggul. wafer silikon karbida (SiC) berkinerja baik pada suhu tinggi.
3Wafer silikon karbida (SiC) memiliki ketahanan tinggi terhadap korosi, erosi dan oksidasi. Selain itu, wafer silikon karbida (SiC) juga lebih mengkilap daripada berlian atau zirkonia kubik.
Aplikasi:
SiC digunakan untuk pembuatan perangkat tegangan tinggi dan daya tinggi seperti dioda, transistor daya, dan perangkat gelombang mikro daya tinggi.Perangkat daya berbasis SiC memiliki kecepatan switching yang lebih cepat tegangan yang lebih tinggi, resistensi parasit yang lebih rendah, ukuran yang lebih kecil, pendinginan yang lebih sedikit diperlukan karena kemampuan suhu tinggi.
Sedangkan wafer silikon karbida (SiC-6H) - 6H memiliki sifat elektronik yang unggul, wafer silikon karbida (SiC-6H) - 6H paling mudah disiapkan dan paling baik dipelajari.
- Power Electronics: Silicon Carbide Wafers digunakan dalam produksi Power Electronics, yang digunakan dalam berbagai aplikasi, termasuk kendaraan listrik, sistem energi terbarukan,dan peralatan industriKonduktivitas termal yang tinggi dan kehilangan daya yang rendah dari Silicon Carbide membuatnya menjadi bahan yang ideal untuk aplikasi ini.
- Pencahayaan LED: Wafer Karbida Silikon digunakan dalam produksi pencahayaan LED.Kekuatan tinggi Silicon Carbide memungkinkan untuk menghasilkan LED yang lebih tahan lama dan tahan lama daripada sumber pencahayaan tradisional.
- Perangkat Semikonduktor: Wafer Karbida Silicon digunakan dalam produksi Perangkat Semikonduktor, yang digunakan dalam berbagai aplikasi, termasuk telekomunikasi, komputasi,dan elektronik konsumenKonduktivitas termal yang tinggi dan kehilangan daya yang rendah dari Silicon Carbide membuatnya menjadi bahan yang ideal untuk aplikasi ini.
- Sel Surya: Wafer Karbida Silikon digunakan dalam produksi Sel Surya.Kekuatan tinggi Karbida Silikon memungkinkan untuk memproduksi sel surya yang lebih tahan lama dan tahan lama daripada sel surya tradisional.
Secara keseluruhan, ZMSH Silicon Carbide Wafer adalah produk serbaguna dan berkualitas tinggi yang dapat digunakan dalam berbagai aplikasi.dan kekuatan tinggi membuatnya bahan yang ideal untuk suhu tinggi dan daya tinggi perangkat elektronik. Dengan Bow/Warp ≤50um, Surface Roughness ≤1.2nm, dan Resistivity of High/Low Resistivity,Wafer Karbida Silikon adalah pilihan yang handal dan efisien untuk aplikasi apa pun yang membutuhkan permukaan yang rata dan halus.
FAQ:
T: Apa nomor model produk ini?
A: Nomor model dari produk ini adalah Silicon Carbide.
T: Dari mana produk ini?
A: Produk ini berasal dari Cina.
T: Apa perbedaan antara silikon dan SiC?
A: Silikon memiliki tegangan kerusakan sekitar 600V, tapi perangkat berbasis SiC dapat menahan tegangan yang hingga sepuluh kali lebih tinggi.bahan bandgap yang lebih luas juga dapat menahan suhu yang jauh lebih tinggi.
T: Apakah SiC adalah semikonduktor?
A: Karbida silikon adalah semikonduktor yang sangat cocok untuk aplikasi listrik, terutama berkat kemampuannya untuk menahan tegangan tinggi, hingga sepuluh kali lebih tinggi daripada yang dapat digunakan dengan silikon.
Pengaturan:
ZMSH menyediakan layanan kustomisasi produk untuk Wafer Karbida Silikon kami. Wafer kami terbuat dari lapisan karbida silikon berkualitas tinggi, berasal dari Cina, memastikan daya tahan dan keandalan.Pelanggan dapat memilih dari pilihan kami ukuran wafer dan spesifikasi untuk memenuhi kebutuhan spesifik mereka.
Wafer Karbida Silikon kami datang dalam berbagai model dan ukuran, dengan nomor model Karbida Silikon.
Kami menawarkan berbagai finishing permukaan, termasuk Single/Double Side Polished, dengan kekasaran permukaan ≤1.2nm dan flatness Lambda/10.yang dapat disesuaikan sesuai dengan kebutuhan Anda. EPD kami adalah ≤1E10/cm2, memastikan wafer kami memenuhi standar industri tertinggi.
