Gallium Nitride On Silicon Wafer GaN-on-Si 2 Inch 4 Inch 6 Inch 8 Inch Untuk Teknologi CMOS

Gallium Nitride pada wafer Silicon GaN-on-Si 2,4,60,8 inci untuk teknologi CMOS

Gallium Nitride pada wafer silikon abstrak

Gallium Nitride on Silicon (GaN-on-Si) merupakan kemajuan yang menjanjikan dalam teknologi semikonduktor,menggabungkan sifat menguntungkan dari gallium nitride (GaN) dengan substrat silikon yang hemat biayaAbstrak ini mengeksplorasi karakteristik utama dan aplikasi potensial wafer GaN-on-Si di industri semikonduktor.

Wafer GaN-on-Si memanfaatkan sifat termal dan listrik GaN yang unggul, yang melampaui perangkat silikon tradisional dalam hal kinerja dan efisiensi.Integrasi GaN pada substrat silikon menawarkan konduktivitas termal yang ditingkatkan dibandingkan dengan substrat lain seperti safir, berkontribusi pada peningkatan kemampuan penanganan daya dan mengurangi disipasi panas dalam aplikasi daya tinggi.

Pilihan bahan semikonduktor memainkan peran penting dalam mencapai perangkat elektronik yang dapat diandalkan dan efisien.telah lama mendominasi industri tetapi menghadapi tantangan dalam memenuhi tuntutan yang semakin ketat dari elektronik modernGaN-on-Si muncul sebagai alternatif yang layak, mampu mengatasi tantangan ini dengan tegangan pemecahan yang tinggi, mobilitas elektron yang tinggi,dan kompatibilitas dengan proses pembuatan silikon yang ada.

Alat simulasi dan analisis sangat penting dalam menilai sifat listrik dan termal wafer GaN-on-Si, membantu desainer dalam mengoptimalkan kinerja dan efisiensi perangkat.Abstrak ini menekankan pentingnya pemilihan material dalam manufaktur semikonduktor, yang menyoroti GaN-on-Si sebagai kandidat yang menjanjikan untuk elektronik tenaga generasi berikutnya, pencahayaan LED, dan perangkat komunikasi nirkabel.

Kesimpulannya, wafer GaN-on-Si menawarkan sinergi yang menarik dari keuntungan kinerja GaN dan skalabilitas manufaktur silikon,membuka jalan bagi perangkat semikonduktor yang ditingkatkan yang mampu memenuhi permintaan yang berkembang dari aplikasi teknologi modern.

Gallium Nitride pada Silikon Wafer

Properti Gallium Nitride pada wafer Silicon (GaN-on-Si) meliputi:

1. Sifat Listrik:

   • Mobilitas elektron yang tinggi: GaN-on-Si menunjukkan mobilitas elektron yang tinggi, memungkinkan kecepatan switching yang lebih cepat dan resistensi pada perangkat daya yang lebih rendah.
   • Tegangan pemecahan tinggi: Perangkat GaN-on-Si dapat menahan tegangan yang lebih tinggi dibandingkan dengan perangkat silikon tradisional, sehingga cocok untuk aplikasi bertenaga tinggi.

2. Sifat Termal:

   • Konduktivitas termal yang ditingkatkan: substrat silikon memberikan konduktivitas termal yang lebih baik dibandingkan dengan safir, meningkatkan disipasi panas dan keandalan perangkat GaN-on-Si.
   • Pengurangan resistensi termal: Resistensi termal yang lebih rendah memungkinkan manajemen panas yang efisien, penting untuk mempertahankan kinerja perangkat dan umur panjang di bawah operasi bertenaga tinggi.

3. Kompatibilitas dan Integrasi Bahan:

   • Kompatibilitas dengan proses pembuatan silikon: Wafer GaN-on-Si dapat diproduksi menggunakan fasilitas pengolahan silikon yang ada,memungkinkan produksi yang hemat biaya dan integrasi ke dalam manufaktur semikonduktor arus utama.
   • Kemampuan integrasi: Kemampuan untuk mengintegrasikan perangkat GaN dengan sirkuit berbasis silikon meningkatkan fleksibilitas desain dan memungkinkan pengembangan sistem terintegrasi yang kompleks.

4. Sifat Optik dan Fisik:

   • Transparansi terhadap cahaya tampak: Bahan GaN-on-Si dapat transparan dalam spektrum terlihat, sehingga cocok untuk aplikasi optoelektronik seperti LED dan fotodetektor.
   • Stabilitas mekanik: Wafer GaN-on-Si menawarkan stabilitas mekanik, penting untuk menjaga integritas perangkat dan kinerja dalam berbagai kondisi operasi.

Gallium Nitride pada aplikasi wafer silikon

1. Elektronika Daya: Wafer GaN-on-Si digunakan dalam perangkat frekuensi tinggi dan daya tinggi seperti amplifier RF, konverter daya, dan catu daya.dan manajemen termal yang lebih baik dibandingkan dengan perangkat berbasis silikon tradisional.

2. Pencahayaan LED: Bahan GaN-on-Si digunakan dalam pembuatan LED (Light Emitting Diodes) untuk pencahayaan umum, pencahayaan mobil, dan tampilan.dan umur panjang dibandingkan dengan LED konvensional.

3. Komunikasi Tanpa Kabel: Perangkat GaN-on-Si digunakan dalam sistem komunikasi nirkabel berkecepatan tinggi, termasuk jaringan 5G dan aplikasi radar.Kinerja frekuensi tinggi dan karakteristik kebisingan rendah membuat mereka cocok untuk aplikasi yang menuntut ini.

4. Tenaga Surya: Teknologi GaN-on-Si dieksplorasi untuk digunakan dalam sel surya fotovoltaik (PV) untuk meningkatkan efisiensi dan mengurangi biaya yang terkait dengan konversi dan penyimpanan energi.

5. Elektronik Konsumen: GaN-on-Si terintegrasi ke dalam berbagai perangkat elektronik konsumen seperti adaptor daya, pengisi daya, dan inverter karena ukuran kompak, efisiensi tinggi, dan kemampuan pengisian cepat.

6. Otomotif: Wafer GaN-on-Si semakin populer dalam aplikasi otomotif, termasuk kendaraan listrik (EV), di mana mereka digunakan dalam elektronik tenaga untuk konversi dan manajemen energi yang efisien.

7. Peralatan Medis: Teknologi GaN-on-Si digunakan dalam perangkat medis karena keandalan, efisiensi, dan kemampuan untuk menangani sinyal frekuensi tinggi,berkontribusi pada kemajuan dalam pencitraan diagnostik dan peralatan terapi.

8. Aplikasi Industri: Perangkat GaN-on-Si menemukan aplikasi dalam otomatisasi industri, robotika, dan catu daya, di mana efisiensi dan keandalan yang tinggi sangat penting.

Secara keseluruhan, wafer GaN-on-Si menawarkan platform serbaguna untuk berbagai aplikasi semikonduktor berkinerja tinggi, berkontribusi pada kemajuan efisiensi energi, teknologi komunikasi,dan elektronik konsumen.

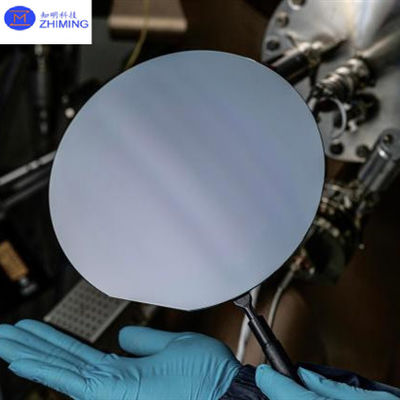

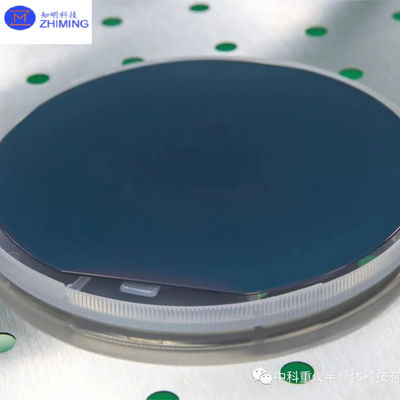

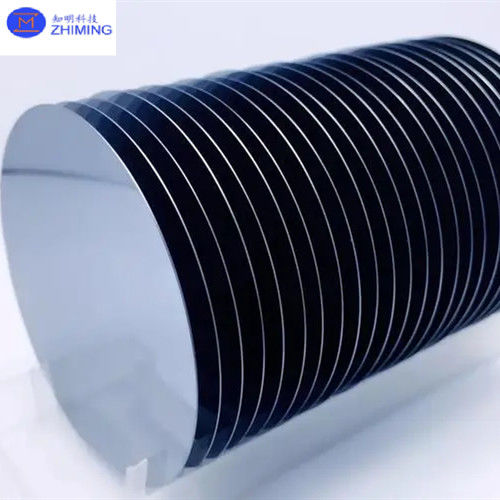

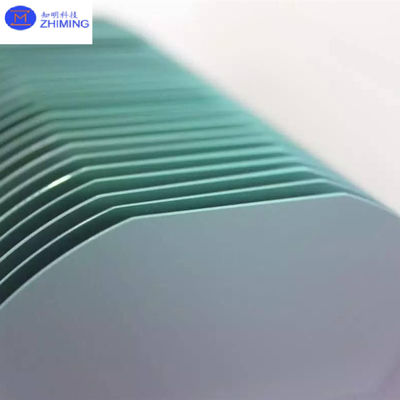

ZMSH Gallium Nitride pada foto wafer Silikon

Gallium Nitride di Silicon Wafer's Q&A

Apa itu gallium nitride pada Si?

Gallium Nitride on Silicon (GaN-on-Si) mengacu pada teknologi semikonduktor di mana gallium nitride (GaN) ditanam pada substrat silikon (Si).Integrasi ini menggabungkan sifat unik dari kedua bahan untuk mencapai kinerja yang ditingkatkan dalam berbagai aplikasi elektronik dan optoelektronik.

Poin kunci tentang GaN-on-Si:

1. Kombinasi Bahan: GaN dikenal karena bandgapnya yang luas dan mobilitas elektron yang tinggi, membuatnya cocok untuk aplikasi bertenaga tinggi dan frekuensi tinggi.menyediakan substrat yang hemat biaya dengan proses manufaktur yang mapan.

2. Keuntungan: Mengintegrasikan GaN pada substrat silikon menawarkan beberapa keuntungan:

   • Efisiensi Biaya: Memanfaatkan fasilitas manufaktur silikon yang ada mengurangi biaya produksi dibandingkan dengan menggunakan substrat safir atau silikon karbida.
   • Pengelolaan Termal: Silikon substrat memiliki konduktivitas termal yang lebih baik dibandingkan dengan bahan lain, membantu dalam disipasi panas dari perangkat GaN.
   • Skalabilitas: Teknologi GaN-on-Si berpotensi mendapat manfaat dari skalabilitas dan infrastruktur silikon di industri semikonduktor.

Apa kelebihan gallium nitride dibandingkan silikon?

Gallium Nitride (GaN) menawarkan beberapa keuntungan dibandingkan silikon (Si), terutama dalam aplikasi kinerja tinggi tertentu:

1. Bandgap lebar: GaN memiliki bandgap yang lebih luas (sekitar 3,4 eV) dibandingkan dengan silikon (1,1 eV).Karakteristik ini memungkinkan perangkat GaN untuk beroperasi pada tegangan dan suhu yang lebih tinggi tanpa arus kebocoran yang signifikan, membuat mereka cocok untuk aplikasi daya tinggi.

2. Mobilitas Elektron Tinggi: GaN menunjukkan mobilitas elektron yang lebih tinggi daripada silikon, yang berarti elektron dapat bergerak lebih cepat melalui bahan.Sifat ini menghasilkan kecepatan switching yang lebih cepat dan resistensi on yang lebih rendah pada perangkat elektronik, yang mengarah pada efisiensi yang lebih tinggi dan penurunan kerugian daya.

3. Tegangan Pemutus Tinggi: Perangkat GaN dapat menahan tegangan pemecahan yang lebih tinggi dibandingkan dengan silikon. Ini sangat menguntungkan dalam aplikasi elektronik daya di mana perangkat perlu menangani tegangan dan arus yang tinggi.

4. Operasi Frekuensi Tinggi: Karena mobilitas elektron yang tinggi dan kapasitas parasit yang rendah, perangkat GaN dapat beroperasi pada frekuensi yang jauh lebih tinggi daripada perangkat berbasis silikon.Hal ini membuat GaN ideal untuk aplikasi dalam amplifier RF, konverter daya frekuensi tinggi, dan sistem komunikasi nirkabel (misalnya jaringan 5G).

5. Miniaturisasi dan Efisiensi: Perangkat GaN biasanya menunjukkan kerugian yang lebih rendah dan efisiensi yang lebih tinggi dibandingkan dengan perangkat silikon, bahkan pada ukuran yang lebih kecil.dan sistem elektronik dan tenaga yang hemat energi.

6. Pengelolaan Termal: Sementara silikon memiliki konduktivitas termal yang baik, GaN dapat menghilangkan panas lebih efektif,terutama ketika diintegrasikan dengan substrat yang cocok seperti silikon karbida (SiC) atau bahkan silikon itu sendiri dalam teknologi GaN-on-Si.

7. Integrasi dengan Teknologi Silicon: GaN dapat ditanam pada substrat silikon, memanfaatkan infrastruktur manufaktur silikon yang ada.Integrasi ini berpotensi mengurangi biaya produksi dan meningkatkan skalabilitas untuk manufaktur semikonduktor skala besar.

8. Aplikasi: GaN sangat disukai dalam aplikasi seperti elektronik tenaga, pencahayaan LED, perangkat RF / gelombang mikro, dan elektronik otomotif,di mana kombinasi unik dari sifat memungkinkan kinerja superior, efisiensi, dan keandalan.

Singkatnya, Gallium Nitride (GaN) menawarkan beberapa keuntungan yang berbeda dibandingkan silikon (Si), terutama dalam aplikasi bertenaga tinggi, frekuensi tinggi, dan efisiensi kritis,mendorong penerapannya dalam berbagai teknologi mutakhir.
