2 inci Silicon Wafers P-tipe N-tipe CZ Metode Pertumbuhan BOW ≤30 Untuk Pencahayaan LED
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | ZMSH |
| Nomor model: | Wafer silikon |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 |
|---|---|
| Waktu pengiriman: | 2-4 minggu |
| Syarat-syarat pembayaran: | T/T |
|
Informasi Detail |
|||
| Diameter: | 500,8 mm±0,2 mm | metode pertumbuhan: | Czochralski (CZ) |
|---|---|---|---|
| busur: | ≤ 30μm | Melengkung: | ≤ 30μm |
| Total Variasi Ketebalan (TTV): | ≤ 5 μm | Partikel: | ≤10@≥0.3μm |
| Konsentrasi Oksigen: | ≤ 18 ppm | Konsentrasi Karbon: | ≤ 1 ppm |
| Menyoroti: | Metode pertumbuhan CZ wafer silikon,Wafer silikon pencahayaan LED,Wafer silikon 2 inci |
||
Deskripsi Produk
2 inci wafer silikon tipe p tipe n metode pertumbuhan CZ BOW ≤30 untuk pencahayaan LED
Abstrak wafer silikon
Wafer silikon adalah bahan dasar yang digunakan dalam industri semikonduktor untuk pembuatan sirkuit terpadu dan berbagai perangkat mikro.wafer ini berfungsi sebagai substrat di mana sirkuit dicetak menggunakan teknik fotolitografi canggih.
Sifat-sifat wafer silikon
Wafer silikon memiliki beberapa sifat kunci yang membuatnya sangat diperlukan dalam industri semikonduktor.Sifat-sifat ini sangat penting untuk kinerja dan fungsi perangkat yang diproduksi di atasnyaBerikut adalah beberapa sifat utama wafer silikon:
-
Sifat Listrik:
- Perilaku Semikonduktor: Silikon adalah semikonduktor, yang berarti dapat melakukan listrik di bawah kondisi tertentu tetapi tidak lain, yang penting untuk menciptakan saklar elektronik.
- Bandgap: Silicon memiliki bandgap sekitar 1,12 eV pada suhu kamar, memberikan keseimbangan optimal antara konduktivitas listrik dan sifat isolasi, cocok untuk berbagai aplikasi elektronik.
-
Sifat Mekanis:
- Kekerasan dan Kekuatan: Silikon adalah bahan yang relatif keras dan kuat, sehingga tahan lama selama proses manufaktur.
- Kelembutannya: Meskipun kuat, silikon rapuh, yang membutuhkan penanganan yang hati-hati untuk mencegah pecah atau pecah saat pengolahan wafer.
-
Sifat Termal:
- Konduktivitas Termal: Silikon memiliki konduktivitas termal yang baik (sekitar 150 W/mK pada suhu kamar), yang sangat penting untuk menghilangkan panas yang dihasilkan oleh perangkat elektronik.
- Koefisien Ekspansi Termal: Silikon memiliki koefisien ekspansi termal yang relatif rendah, yang membantu menjaga integritas struktural di bawah suhu yang bervariasi selama operasi dan pemrosesan perangkat.
-
Sifat Kimia:
- Oksidasi: Silikon dengan mudah membentuk lapisan silikon dioksida (SiO2) ketika terpapar oksigen, terutama pada suhu tinggi.seperti menciptakan lapisan isolasi dan gate oxide di MOSFET.
- Stabilitas Kimia: Silikon secara kimia stabil dalam kebanyakan kondisi, yang sangat penting untuk menjaga kemurnian dan kinerja perangkat elektronik.
-
Sifat Optik:
- Transparansi terhadap Cahaya InfraMerah: Silikon transparan terhadap cahaya inframerah, yang digunakan dalam detektor inframerah dan aplikasi fotonik lainnya.
Aku tidak tahu.
| 1 dalam | 2 dalam | 3 dalam | 4 dalam | 6 dalam | |
| Bahan: | Silikon | Silikon | Silikon | Silikon | Silikon |
| Diameter: | 25 mm | 50 mm | 76 mm | 100 mm | 150 mm |
| Orientasi: | < 100> | < 100> | <111> | < 100> | < 100> |
| Resistensi: | 1-30 Ohm | 1-30 Ohm | 1-30 Ohm | 1-30 Ohm | 1-30 Ohm |
| Tipe P: | Boron - 1 datar primer | Boron - 1 datar primer | Boron - 1 datar primer | Boron - 1 datar primer | Boron - 1 datar primer |
| SiO2Lapisan atas: | Tidak ada | Tidak ada | Tidak ada | Tidak ada | Tidak ada |
| Ketebalan wafer: | 10-12 mil (254-304μm) |
9-13 pabrik (230-330μm) |
130,6-18,5 mil (345-470μm) |
18.7-22.6 mil (475-575μm) |
230,6-25,2 mil (600-690μm) |
| Ketidaksetaraan: | 2nm | 2nm | 2nm | 2nm | 2nm |
| TTV: | < 20μm | ||||
| Dipoli: | di satu sisi | di satu sisi | di satu sisi | di satu sisi | di satu sisi |
Sifat-sifat ini dimanfaatkan selama proses pembuatan perangkat semikonduktor, di mana kontrol yang tepat atas listrik, mekanik,dan karakteristik kimia wafer silikon diperlukan untuk memproduksi komponen elektronik yang andal dan berkinerja tinggiKemampuan silikon untuk beradaptasi dengan doping (penambahan kotoran untuk memodifikasi sifat listriknya) semakin meningkatkan kegunaannya dalam menciptakan berbagai perangkat elektronik dan fotonik.
Aplikasi wafer silikon
Wafer silikon sangat penting untuk banyak aplikasi di berbagai bidang, terutama karena sifat serbaguna mereka sebagai bahan semikonduktor.
-
Sirkuit terintegrasi (IC): Wafer silikon adalah substrat utama yang digunakan untuk pembuatan sirkuit terintegrasi, termasuk mikroprosesor, chip memori (seperti DRAM dan flash),dan rangkaian sirkuit digital dan analog yang membentuk tulang punggung semua elektronik modern.
-
Sel Surya: Silikon adalah komponen utama dalam industri fotovoltaik untuk produksi sel surya.yang kemudian digunakan untuk mengubah energi matahari menjadi energi listrik.
-
Sistem Mikroelektromekanik (MEMS): Perangkat MEMS mengintegrasikan komponen mekanik dan listrik pada skala mikroskopis pada wafer silikon.dan mikrostruktur yang digunakan dalam sistem otomotif, smartphone, perangkat medis, dan berbagai elektronik konsumen.
-
Optoelektronika: Wafer silikon digunakan dalam produksi perangkat optoelektronik seperti dioda penerbit cahaya (LED) dan sensor optik.sangat penting dalam struktur perangkat yang memanipulasi atau mendeteksi cahaya.
-
Elektronika Daya: Wafer silikon digunakan dalam pembuatan perangkat elektronik tenaga, yang mengontrol dan mengkonversi energi listrik secara efisien dalam kendaraan listrik, sistem energi terbarukan, dan jaringan listrik.Perangkat ini termasuk dioda daya, transistor, dan thyristors.
-
Laser Semikonduktor: Meskipun kurang umum daripada bahan lain untuk lapisan aktif, silikon digunakan dalam pembuatan bagian dari laser semikonduktor,terutama pada perangkat fotonik terintegrasi di mana cahaya dimanipulasi pada chip silikon.
-
Komputasi Kuantum: Aplikasi yang muncul dalam komputasi kuantum menggunakan wafer silikon untuk membuat titik kuantum atau struktur lain yang dapat menampung qubit, unit dasar informasi kuantum.
Penggunaan wafer silikon yang luas di berbagai aplikasi ini berasal dari fleksibilitas listrik, stabilitas mekanik, konduktivitas termal,dan kompatibilitas dengan teknologi manufaktur yang adaKarena industri semikonduktor terus berkembang, peran wafer silikon tetap sentral, terus beradaptasi dengan teknologi dan aplikasi baru.

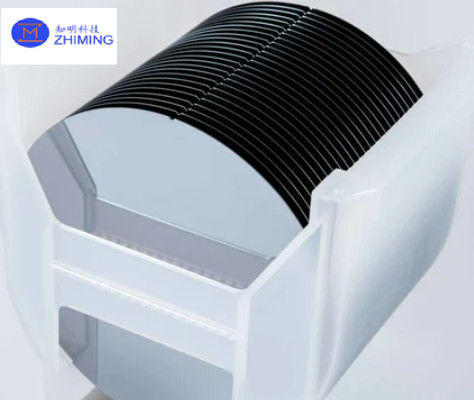

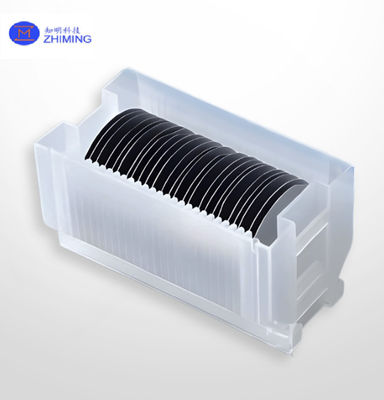

Tampilan wafer silikon
Pertanyaan dan Jawaban
Untuk apa wafer silikon digunakan?
Wafer silikon digunakan terutama sebagai substrat untuk pembuatan sirkuit terintegrasi (IC) dan perangkat mikroelektronik.
-
Sirkuit Terintegrasi: Wafer silikon adalah bahan dasar di mana sebagian besar perangkat atau chip semikonduktor dibangun.dan berbagai rangkaian digital dan analog lainnya yang merupakan bagian integral dari komputer, ponsel, dan banyak jenis alat elektronik lainnya.
-
Sel Surya: Mereka banyak digunakan dalam sektor energi surya untuk memproduksi sel fotovoltaik, yang mengubah sinar matahari menjadi listrik.Kemampuan silikon untuk menyerap energi matahari membuatnya ideal untuk aplikasi ini.
-
Sistem Mikroelektromekanik (MEMS): Wafer silikon digunakan untuk membuat perangkat MEMS, yang mengintegrasikan komponen mekanis dan elektronik kecil.
-
Optoelektronika: Dalam bidang optoelektronika, wafer silikon digunakan untuk memproduksi komponen yang berinteraksi dengan cahaya, seperti fotodetektor, LED, dan elemen sistem komunikasi optik.
-
Perangkat Daya: Silikon digunakan dalam perangkat elektronik tenaga yang mengelola dan mengkonversi energi listrik secara efisien dalam sistem mulai dari kendaraan listrik hingga inverter tenaga surya.
Versatilitas, sifat listrik, dan stabilitas mekanik wafer silikon membuatnya penting dalam bidang komputasi, telekomunikasi, energi, dan banyak bidang elektronik konsumen.
